تفاصيل المنتج

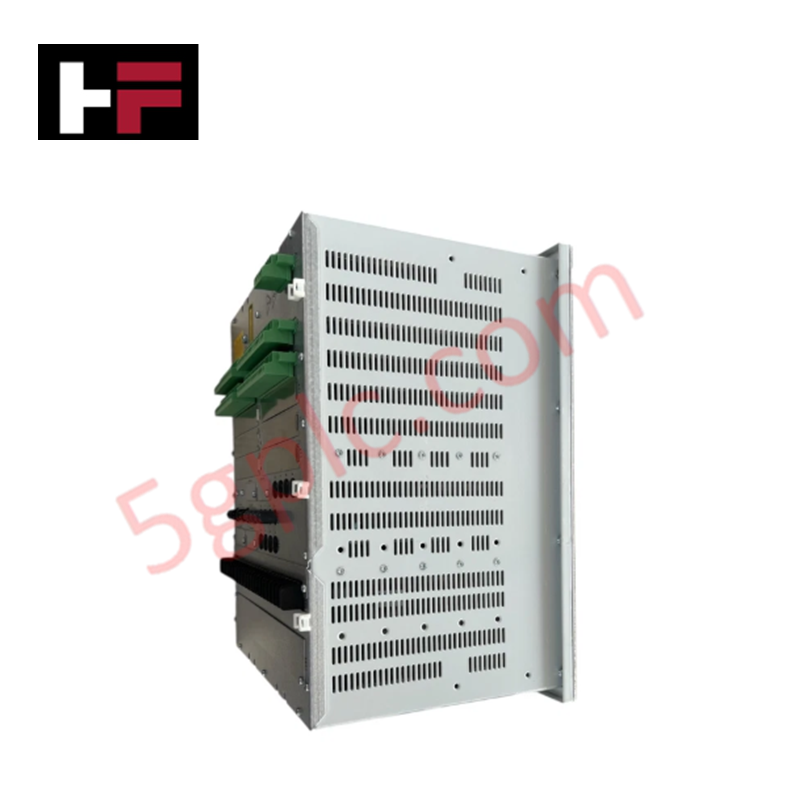

مُكوَّن للحماية التفاضلية الخطية المفصولة حسب الطور لخطوط الجهد العالي والجهد العالي جداً في شبكات النقل حتى 765 كيلوفولت، يوفر ABB 1MRK004810-CC (جهاز الحماية التفاضلية الخطية RED670) تنفيذًا مباشرًا ماديًا/كهربائيًا. يلتقط الجهاز أشكال الموجات التناظرية الثانوية من مسارات التيار والجهد لتشغيل منطق الفصل فائق السرعة عبر خطوط الجهد العالي الهوائية والكابلات الأرضية.
المواصفات الفنية
| المعامل | المواصفة |
|---|---|
| النموذج | 1MRK004810-CC |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| الوظيفة الأساسية | الحماية التفاضلية الخطية المفصولة حسب الطور والتحكم في الحجرة |
| جهد النظام المقنن | شبكات حتى 765 كيلوفولت |
| التيار المقنن | القدرات الأولية حتى 5000 أمبير |
| دقة القياس | دقة حماية 0.2% للتيار والجهد |
| واجهة الاتصال | IEC 61850-8-1 (بروتوكولات GOOSE و MMS) |
| درجة حرارة التشغيل | -40 إلى +70 درجة مئوية |
| الرطوبة | 5% إلى 95% رطوبة نسبية (غير مكثفة) |
| الأبعاد | 230 مم × 160 مم × 100 مم |
| الوزن | 3.5 كجم |
| استهلاك الطاقة | يعتمد على ملفات تحميل الإدخال/الإخراج الثنائي النشط |
أداء شبكات Profinet / EtherNet/IP الحتمية
للحفاظ على تتبع الحماية التفاضلية الخطية متعددة الأطراف عبر شبكات الأتمتة، يقوم الجهاز بتحديد متغيرات حافلة العمليات باستخدام سجلات ثابتة. يتعامل هيكل الحامل الفرعي مع كثافة الإرسال وفقًا لقيود دقيقة تحكمها تراخيص سرعة اتصال حافلة اللوحة الخلفية الداخلية. يتطلب توسيع قنوات التعيين الثنائي استخدام ملفات تعريف قياس كثافة الإدخال/الإخراج الموحدة، مع الحفاظ على توافق صارم لبرمجيات الفلاش عبر جميع مكونات الأجهزة البصرية لمنع فقدان البيانات أو تأخيرات الانتشار بالميلي ثانية أثناء مراحل إزالة الأعطال المتزامنة في المحطة.
الأسئلة المتكررة
س: هل يمكن استخراج بطاقات الاتصال الداخلية من هيكل RED670 بينما تكون دائرة الطاقة المساعدة للمحطة نشطة؟
ج: لا. يُمنع تبديل بطاقات المعالجة الحسابية الأساسية أو واجهات الاتصال أثناء التشغيل. يجب عزل طاقة النظام وقصر مداخل محولات التيار خارجيًا قبل التعامل المادي مع المكونات الداخلية.
س: كيف يدير 1MRK004810-CC مستويات التداخل الكهرومغناطيسي العالية أثناء عمليات فصل الجهد العالي جداً؟
ج: يتم تقوية الهيكل الفيزيائي ومسارات المنطق الداخلية عبر تخطيطات العزل الجلفاني والفلاتر المحمية المدمجة المصممة لتلبية حدود التوافق الكهرومغناطيسي الدولية تحت ظروف انتقال قواطع الجهد العالي جداً.
س: ما الحالة التي تحدث إذا كان هناك عدم تطابق في فلاش البرمجيات أثناء استبدال وحدة الشبكة؟
ج: يمنع عدم التطابق تزامن المعالجة، مما يؤدي إلى تفعيل رمز مراقبة البرامج الداخلي الذي يضبط سجل الحالة إلى حالة عطل محظورة ويعطل جميع دوائر الفصل الفيزيائية.
إرشادات التركيب الميداني
- تركيب التأريض منخفض المقاومة: قم بتركيب موصل تأريض نحاسي ثقيل من مسمار التأريض الخلفي للغلاف الرئيسي مباشرة إلى قضيب شبكة المحطة النحاسي. تأكد من إزالة جميع طبقات الطلاء على لوحة التركيب.
- محاذاة دائرة محول التيار الثانوية: تحقق من أن جميع خطوط استشعار التيار النشطة تمر عبر كتل القصر. لا تقم أبدًا بالتعامل مع دوائر محولات التيار الحية دون إنشاء مسار فيزيائي مغلق على الجانب الثانوي أولاً.
- فصل شبكة GOOSE: احتفظ بجميع وصلات الألياف البصرية والنحاس عالية السرعة الخاصة بالإيثرنت في مسارات كابلات منفصلة معزولة عن التيار المتردد القياسي وملفات دوائر الفصل الأولية.
