تفاصيل المنتج

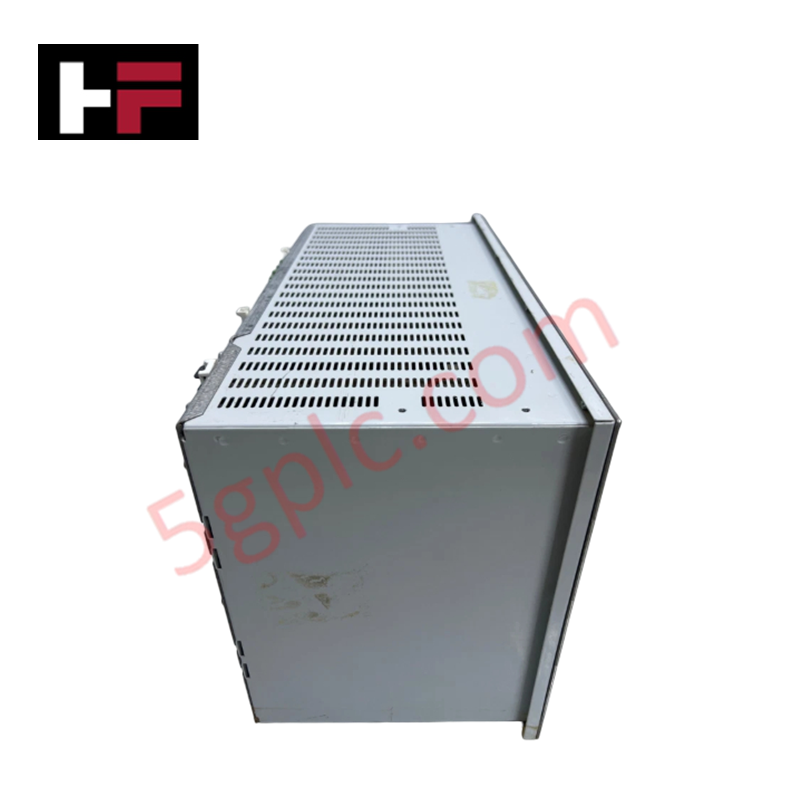

يعمل ABB 1MRK002812-AC، المعروف أيضًا باسم محطة حماية مسافة الخط REL670، كمكون مادي مخصص لتنفيذ منطق التحكم المحلي داخل أنظمة نقل الطاقة في المحطات الفرعية. تم تكوينه لقياس المعاوقة بسرعة عالية وعزل الأعطال الانتقائية لمسافة الخط عبر شبكات النقل عالية الجهد، حيث يعالج هذا التجميع إشارات جهد التيار والطور لتوفير تنفيذ مباشر مادي/كهربائي لقواطع الدائرة وأوامر الفصل.
المواصفات المادية
| المعامل | المواصفة |
|---|---|
| النموذج | REL670 الإصدار 1.2 (1MRK002812-AC) |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| الوزن | الوزن الأساسي لتجميع الحماية في الرف الفرعي القياسي (حوالي 5.5 كجم) |
| الأبعاد | هيكل قياسي بحجم 19 بوصة للتركيب على الرف |
| درجة حرارة التشغيل | -25 إلى +55 درجة مئوية (نطاق التنفيذ الصناعي الاسمي) |
| استهلاك الطاقة | مزود طاقة مساعد من بطارية المحطة الفرعية (نطاق اسمي 24-250 فولت تيار مستمر) |
| نوع المنتج | محطات حماية مسافة الخط |
شبكات Profinet / EtherNet/IP الحتمية وتوافق فلاش البرنامج الثابت
معدل حساب حلقة منطق كشف الأعطال داخل ABB 1MRK002812-AC يتوافق مع قيود سرعة الاتصال الداخلية عبر ناقل الحافلة الخلفية المحددة في التصميم. عند ربط معلمات قياس الشبكة عبر شبكات على مستوى المحطة أو وصلات اتصال عليا باستخدام شبكات Profinet أو EtherNet/IP الحتمية، يسجل الجهاز الأحداث بدقة توقيت بالميلي ثانية دون فقدان الحزم. تم تصميم هيكل الحماية للعمل بسلاسة خلال مراحل التوسع الشديدة للنظام التي تشمل زيادة كثافة الإدخال/الإخراج، بشرط أن تحافظ جميع البطاقات التناظرية الفرعية المضافة على تزامن مطلق مع سجلات توافق فلاش البرنامج الثابت في الهيكل الرئيسي.
الأسئلة المتكررة
س: هل يمكن استخراج أو صيانة مزود الطاقة الداخلي أو لوحات القياس التناظرية في REL670 باستخدام طرق التبديل الساخن أثناء تحميل النظام؟
ج: لا. لا يدعم تجميع حماية مسافة الخط الإدخال أو الإخراج بالتبديل الساخن أثناء التشغيل. قد يؤدي عزل الوحدات في حالات نشطة إلى انقطاع مسارات محولات التيار الثانوية، مما يسبب قوسًا حثيًا عالي الجهد، وانهيارًا كاملاً لكتلة المحطات، وتلفًا دائمًا في المسارات الفيزيائية.
س: كيف يتم التعامل مع تحذير توافق فلاش البرنامج الثابت عند استبدال وحدة معالجة معطوبة؟
ج: يجب التحقق من مراجعة الأجهزة ومعلمات البرنامج قبل إدخال الوحدة باستخدام أداة معايرة محطة النظام. يؤدي عدم التطابق غير المصرح به بين التجميعات الفرعية للوحدة إلى إيقاف التهيئة لمنع تسلسل التقاط المرحل الخاطئ أو تنشيط التلامسات العشوائي.
إرشادات التركيب الميداني
- حماية التأريض من التفريغ الكهروستاتيكي (ESD): يجب على مهندسي الصيانة ارتداء سوار تفريغ كهروستاتيكي مضبوط ومؤرض بشكل صحيح قبل فتح الهيكل الداخلي للمحطة أو التعامل مع فتحات الخيارات لمنع فشل الدوائر الدقيقة.
- تسلسل إنهاء محولات التيار: تأكد من توصيل جميع دوائر محولات التيار الثانوية قصيرًا فعليًا عبر قضبان قصيرة خارجية قبل توصيل أي أسلاك طرفية إلى كتلة الإدخال التناظرية.
- قواعد فصل مجاري الإشارات: قم بتوجيه جميع أسلاك الألياف الضوئية الشبكية وخطوط الإشارة الرقمية منخفضة الجهد عبر مجاري أسلاك محمية منفصلة. حافظ على فصل لا يقل عن 100 مم عن مسارات توجيه الطاقة الكهربائية المتناوبة عالية الجهد الرئيسية لمنع التداخل والضوضاء الحثية.
- ضغط حشية الغلاف: ثبت تجميع المحطة محاذيًا لإطار رف اللوحة. قم بشد جميع مسامير التثبيت الأمامية لتأمين اتصال تأريض كامل وختم وجه اللوحة وفقًا للمعايير الصناعية لمنع تسرب الغبار.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
