تفاصيل المنتج

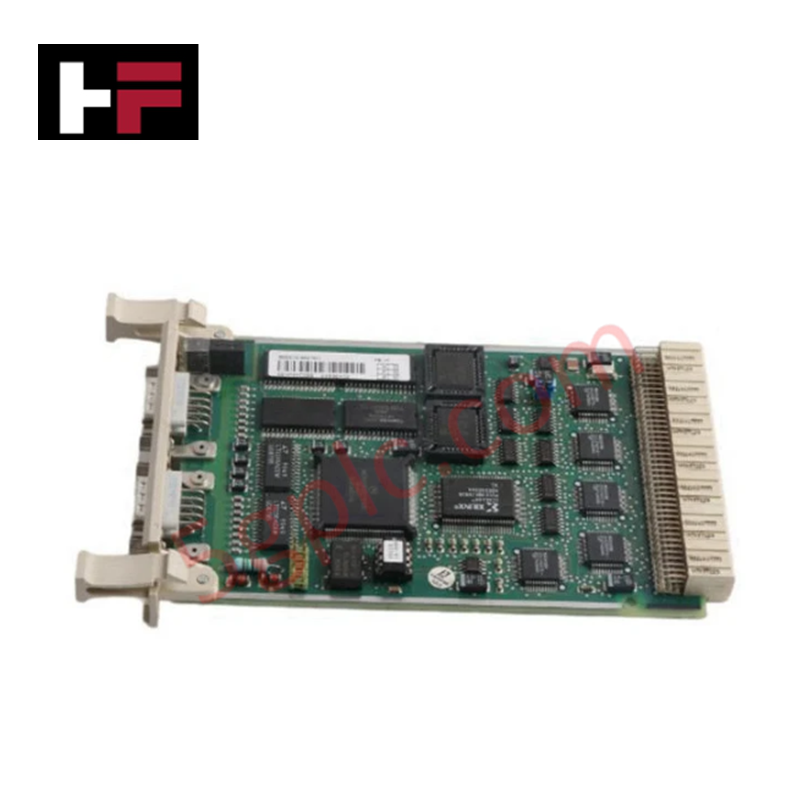

يعمل ABB 1KHW001356R0004، المُدرج أيضًا باسم 1KHW001356R0004، كوحدة أجهزة مخصصة لنقل البيانات الرقمية عبر موصلات خطوط الطاقة الفعلية ضمن شبكات أتمتة المحطات الفرعية وشبكات SCADA.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 1KHW001356R0004 |
| العلامة التجارية | ABB |
| المنشأ | سويسرا |
| الوزن | 330 g |
| الأبعاد | 144 mm x 88 mm x 40 mm |
| درجة حرارة التشغيل | -40 إلى 70 deg C |
| استهلاك الطاقة | يُزوَّد بالطاقة عبر ناقل المحطة من خلال خط دخل بجهد 24 VDC أو 48 VDC |
| معدل نقل البيانات | حتى 64 kbps |
| مسافة الإرسال | حتى 32 km |
| البروتوكولات المدعومة | IEC 61850، DNP3، Modbus |
| الحماية من التداخل | معالجة ذات حصانة عالية ضد الضوضاء |
سرعة اتصال ناقل اللوحة الخلفية وتوافق وميض البرامج الثابتة
تحوّل وحدة DPLC 1KHW001356R0004 حزم الشبكة إلى إشارات حاملة عالية التردد من دون خفض سرعة اتصال ناقل اللوحة الخلفية عبر رفوف وحدات التحكم المتصلة. وتعمل مرشحات طبقة الوسط الفيزيائي المدمجة على استقرار سلامة البيانات في مواجهة ضوضاء خطوط الجهد العالي. ويحافظ توافق وميض البرامج الثابتة الموحّد عبر منصات اتصالات خطوط الطاقة من ABB على تزامن توجيه بروتوكول IEC 61850، كما يدعم تكوينات كثافة الإدخال/الإخراج القابلة للتوسع في ظروف تبديل الشبكة الديناميكية.
الأسئلة الشائعة
س: ما جهود مصدر الطاقة التي تقبلها وحدة 1KHW001356R0004؟
ج: تعمل الوحدة من خط طاقة اسمي بجهد 24 VDC أو 48 VDC متصل بطرف مصدر الطاقة المساعد.
س: ما بروتوكولات الاتصال المدعومة أصلًا عبر وصلة DPLC؟
ج: تدعم الأجهزة النقل الشفاف لإطارات بروتوكولات IEC 61850 وDNP3 وModbus.
س: هل يُسمح بالتبديل أثناء التشغيل عند وجود إشارات حاملة عالية التردد على خط الطاقة؟
ج: يجب عزل طاقة التحكم وواجهات اقتران الخط قبل إدخال الوحدة أو إخراجها لحماية دوائر دخل المستقبل الحساسة من العابرين الكهربائيين.
إرشادات التركيب الميداني
- اعزل مصادر تغذية التحكم الرئيسية بجهد 24 VDC أو 48 VDC وافصل وحدات اقتران الخط قبل تركيب الوحدة في الهيكل.
- تحقق من توصيل معدات اقتران الخط عالية التردد وموصلات تأريض الغلاف المحوري بموصل التأريض الوظيفي.
- حاذِ الوحدة مع موجهات بطاقات الهيكل وادفعها بإحكام حتى تستقر الموصلات الطرفية بالكامل في مقبس اللوحة الخلفية.
- أحكم ربط مثبتات التثبيت الأمامية لقفل الغلاف في موضعه وضمان استمرارية تأريض الإطار.
- وصّل خطوط إشارات الاتصال وتحقق من معلمات وصلة البروتوكول باستخدام برنامج تشخيص طرفي.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
