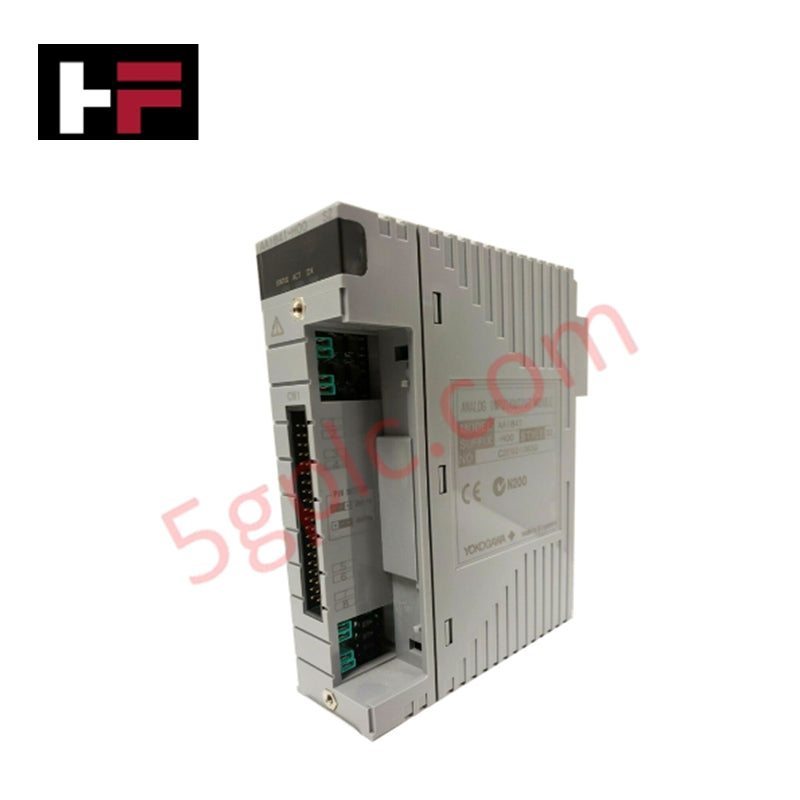

AAI841-S50 | Yokogawa | وحدة الإدخال/الإخراج التناظرية CENTUM VP (8 مدخلات / 8 مخرجات)

نظرة فنية عامة

يُعد AAI841-S50 وحدة خلط تماثلية متعددة الاستخدامات مصممة لنظام التحكم المتكامل Yokogawa CENTUM VP. تم تصميم هذه الوحدة للتعامل مع كل من جمع البيانات وإخراج الإشارات ضمن جهاز واحد، وتحتوي على 8 قنوات إدخال و8 قنوات إخراج. كونها وحدة تيار غير معزولة (ذات أرضية مشتركة)، فهي توفر حلاً فعالاً من حيث التكلفة للحلقات التحكمية عالية الكثافة حيث تشترك إشارات الحقل في جهد مرجعي مشترك.

ميزة أداء حاسمة في AAI841-S50 هي فترة تحديث البيانات فائقة السرعة التي تبلغ 10 مللي ثانية، وهي ضرورية لمزامنة العمليات عالية السرعة. يشير التصنيف "S50" عادةً إلى النوع القياسي مع طلاء داخلي للحماية البيئية، مما يجعلها مناسبة لمختلف البيئات الصناعية.

المواصفات التفصيلية

• تعريف الوحدة: AAI841-S50

• كثافة القنوات: 8 قنوات إدخال / 8 قنوات إخراج

• نوع الإشارة: 4 إلى 20 مللي أمبير تيار مستمر (تيار)

• العزل: غير معزولة (جميع القنوات تشترك في أرضية مشتركة)

• دقة القياس: دقة الإدخال ±16 ميكرو أمبير

• دقة التحكم: دقة الإخراج ±48 ميكرو أمبير

• معدل تحديث البيانات: دورة 10 مللي ثانية

• مقاومة الإدخال: 250 أوم

• مقاومة الحمل (الإخراج): من 0 إلى 600 أوم

• مزود طاقة المرسل: 14.8 فولت تيار مستمر (عند 20 مللي أمبير) إلى 26.4 فولت تيار مستمر (عند 0 مللي أمبير)

• استهلاك الطاقة: أقصى 450 مللي أمبير عند 5 فولت تيار مستمر

• خيارات الاتصال: طرف مشبك ضغط، كابل KS، أو واجهة موصل MIL

• الحماية البيئية: طلاء مطابق للمعايير (نوع S50)

• وزن الوحدة: 1.3 كجم

مقارنة الوحدات: نوع S50 مقابل نوع H50

يُعد AAI841-S50 النسخة القياسية من بطاقة الإدخال/الإخراج هذه. بالمقابل، غالبًا ما يتضمن النوع "H" (AAI841-H50) دعمًا محسنًا للاتصالات الرقمية، مثل بروتوكول HART. للمراقبة والتحكم التناظري الأساسي 4-20 مللي أمبير حيث لا تكون تشخيصات HART مطلوبة، يوفر نموذج S50 نفس معدل التحديث السريع 10 مللي ثانية والدقة مع تحسين تكاليف النظام.

الأسئلة المتكررة

• هل تتطلب هذه الوحدة طاقة خارجية لأجهزة الإرسال الميدانية؟

  تتضمن AAI841-S50 مزود طاقة مدمج قادر على توفير 14.8 فولت على الأقل عند 20 مللي أمبير، مما يجعلها مناسبة لأجهزة الإرسال التي تعمل بحلقة ذات سلكين.

• هل يمكنني استخدام هذه الوحدة للتحكم PID عالي السرعة؟

  نعم، فترة التحديث 10 مللي ثانية تجعلها مثالية للحلقات الديناميكية التي تتطلب أوقات استجابة سريعة.

• ما أهمية التصميم غير المعزول؟

  نظرًا لأن القنوات تشترك في خط سلبي مشترك، فمن الأفضل استخدام هذه الوحدة عندما تكون أجهزة الحقل مؤرضة عند نفس الجهد لتجنب تداخل حلقات الأرض.
