تفاصيل المنتج

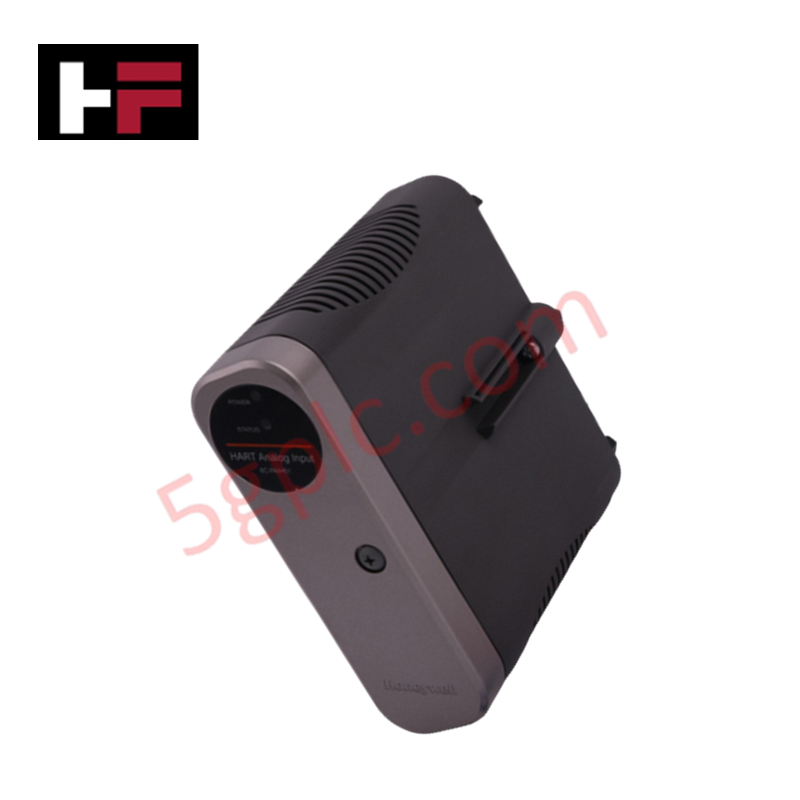

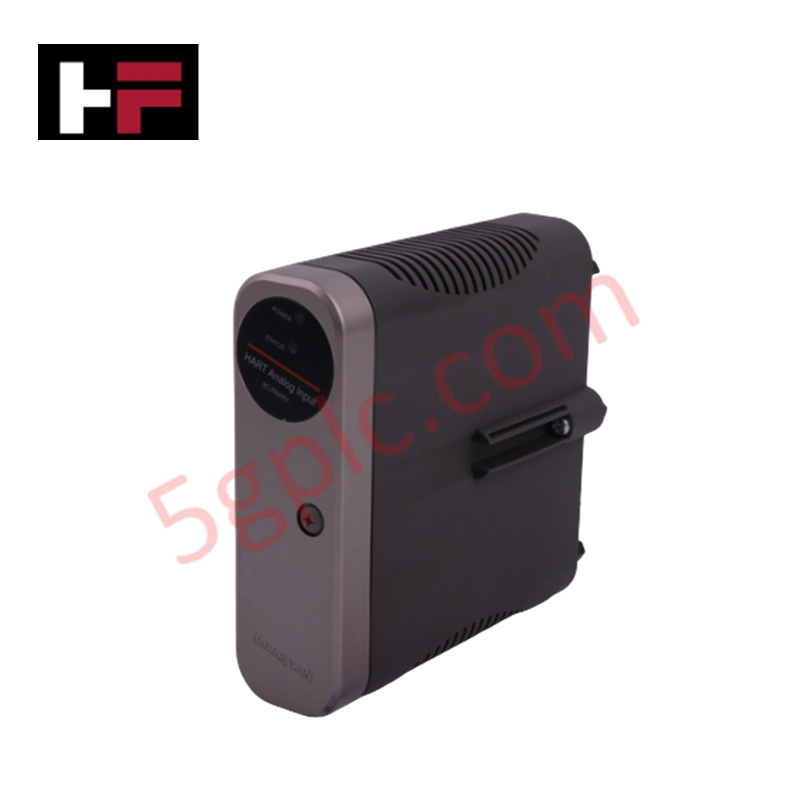

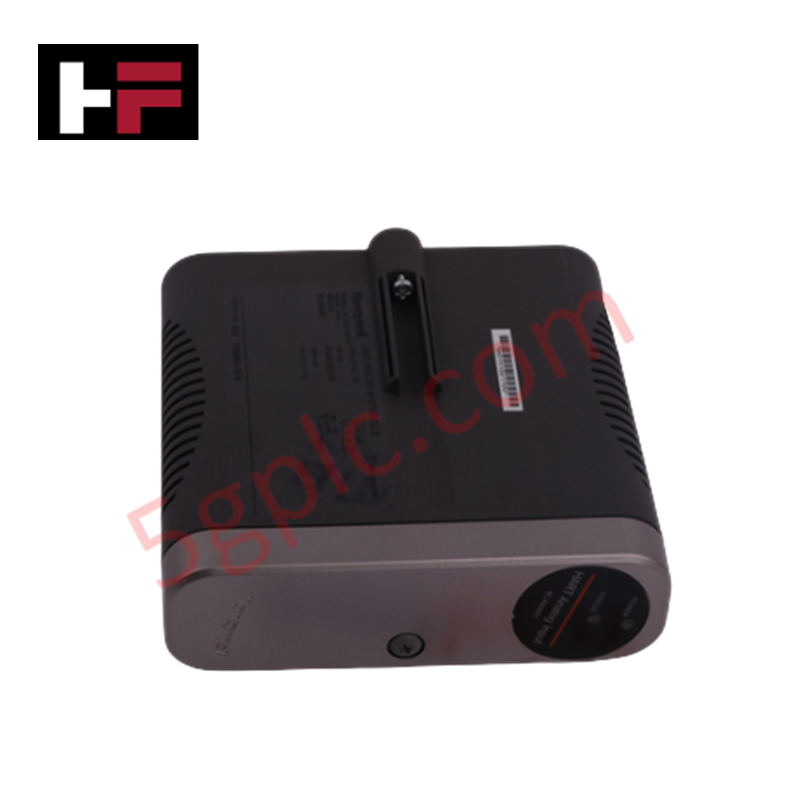

يعمل Honeywell 8U-PAIHA1، المُدرج أيضًا باسم 8U-PAIHA1 كوحدة إدخال تناظرية عالية المستوى، كمكوّن عتادي مخصص لتحويل الإشارات عالية المستوى ضمن منصات مجموعة طرفيات الإدخال/الإخراج (IOTA) من سلسلة Honeywell Series 8.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 8U-PAIHA1 |
| العلامة التجارية | Honeywell |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.5 كجم |
| الأبعاد | 100 مم × 68 مم × 50 مم |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +85 درجة مئوية |
| استهلاك الطاقة | 24 فولت تيار مستمر اسميًا |
| نوع المنتج | وحدة إدخال تناظرية عالية المستوى |
| أنواع إشارات الإدخال | تفاضلية وأحادية الطرف |
| نطاق الإدخال | 0-10 فولت، 4-20 ملي أمبير |
| الدقة التناظرية | 16 بت |
| دقة القياس | ±0.1% من النطاق الكامل |
| العزل الكهربائي | عزل كهربائي بين القناة والنظام |
بروتوكول حلقة HART بتيار 4-20 ملي أمبير والعزل بين القنوات
تتضمن وحدة 8U-PAIHA1 عتادًا متعدد القنوات لاكتساب الإشارات التناظرية، مع دعم تهيئات بروتوكول حلقة HART بتيار 4-20 ملي أمبير ومدخلات نطاق الجهد القياسي 0-10 فولت. تعمل دوائر العزل المدمجة بين القنوات على كبح انتقال الضوضاء وحماية عقد المعالجة الداخلية من اختلافات جهد الأرضي عبر نقاط توصيل الأسلاك الحقلية. وتحافظ خوارزميات التعويض عن الوصلة الباردة (CJC) المدمجة على تحويل إشارات عالي الدقة بواقع 16 بت وضمن ±0.1% من النطاق الكامل عبر نطاقات واسعة من تغيرات درجة الحرارة المحيطة.
الأسئلة الشائعة
س: هل يمكن لوحدة 8U-PAIHA1 قبول توصيلات إدخال تفاضلية وأحادية الطرف؟
ج: نعم، تدعم الوحدة تهيئة البرامج ووصلات الإنهاء لكل من توصيلات إشارات الحقل التفاضلية وأحادية الطرف.
س: ما جهد التشغيل المطلوب لتزويد الدوائر الداخلية في وحدة 8U-PAIHA1 بالطاقة؟
ج: تعمل الوحدة من ناقل إمداد طاقة للنظام بجهد اسمي قدره 24 فولت تيار مستمر، ويتم توفيره عبر لوحة الحامل IOTA.
س: ما الآليات التي تحمي وحدة 8U-PAIHA1 من حلقات التأريض الحقلية والارتفاعات العابرة في الجهد؟
ج: تفصل مراحل العزل الكهربائي الداخلية توصيلات أطراف الإدخال الحقلية عن منطق اللوحة الخلفية، مما يمنع انتقال الاندفاعات العابرة وحلقات اختلاف جهد الأرضي.
إرشادات التركيب الحقلي
- تحقق من توصيل لسان تأريض اللوحة الأساسية IOTA بإحكام بأرضي الخزانة باستخدام سلك نحاسي مخصص (بمساحة مقطع لا تقل عن 4 مم2 / قياس 10 AWG).
- اعزل جميع مصادر طاقة 24 فولت تيار مستمر قبل إدخال وحدة 8U-PAIHA1 في مقبس التركيب المخصص لها في IOTA.
- مدد كابلات مداخل الإشارات التناظرية باستخدام أسلاك مزدوجة مجدولة ومحمية، مع الحفاظ على مسافة خلوص لا تقل عن 300 مم من كابلات التيار المتردد عالية الجهد ومعدات التبديل.
- قم بإنهاء الحواجز الواقية للإشارات ككل عند قضيب التأريض المحدد الوحيد في الحاوية، للقضاء على تيارات حلقات التأريض المتداولة.
- اضغط على الوحدة بإحكام فوق مقبس IOTA حتى تُقفل مشابك التثبيت الجانبية بالكامل، للحفاظ على تلامس محكم مانع لتسرب الغاز عند الأطراف.
