تفاصيل المنتج

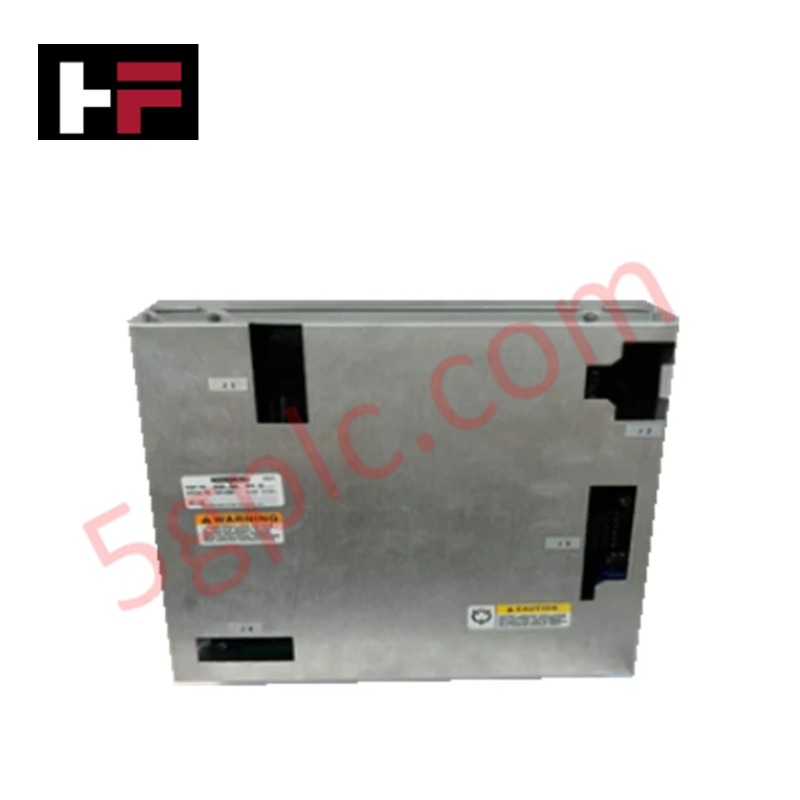

يعمل وودوارد 8406-003، المعروف أيضًا باسم وحدة واجهة المشغل 8406-003، كمكون مادي مخصص لمراقبة متغيرات العملية وإدخال المعلمات ضمن منصات التحكم في الحاكم الصناعي.
المواصفات المادية
| المعلمة | المواصفة |
|---|---|
| النموذج | 8406-003 |
| العلامة التجارية | وودوارد |
| الأصل | غير محدد |
| الوزن | 2.50 رطل |
| نوع الواجهة | شاشة مزدوجة، لوحة مفاتيح بـ 9 أزرار |
| نوع التركيب | تركيب على اللوحة |
ملامح تبديد الحرارة للمشتت الحراري
تم تصميم وحدة 8406-003 لتركيبها على اللوحات في حاويات التحكم الصناعية. للحفاظ على عمر المكونات الداخلية، يعتمد الهيكل على ملامح تبديد حراري سلبية للمشتت الحراري. عند تركيبها في لوحات تحكم عالية الكثافة، تأكد من وجود فراغ كافٍ خلف الوحدة للسماح بتدفق الهواء الحمل الحراري. تتطلب واجهة الشاشة المزدوجة ولوحة المفاتيح ذات 9 أزرار تنظيم جهد إدخال مستقر لمنع أخطاء المنطق في معالجة إشارة واجهة المشغل، والتي تؤثر مباشرة على استجابة حلقة التغذية الراجعة لمشغل الحاكم.
الأسئلة المتكررة
س: هل هذه الوحدة متوافقة مع إجراءات التبديل الساخن أثناء تشغيل الحاكم؟
ج: لا، هذه واجهة المشغل غير مصممة للتبديل الساخن. تأكد من فصل طاقة النظام قبل إزالة أو استبدال الوحدة لمنع حدوث انتقالات كهربائية تؤثر على اتصال اللوحة الخلفية.
س: ما هي متطلبات الاتصال الأساسية لهذه الواجهة؟
ج: تعمل هذه الوحدة كمكون HMI/OIT. تأكد من أن كابلات الاتصال محمية وموجهة بعيدًا عن خطوط التيار المتردد عالية الجهد للحفاظ على سلامة الإشارة أثناء إدخال المشغل واسترجاع البيانات.
إرشادات التركيب الميداني
- التركيب: قم بقطع فتحة اللوحة وفقًا للأبعاد المحددة لهكيل الوحدة. تأكد من تثبيت الحشية بشكل صحيح للحفاظ على ختم اللوحة ضد الغبار والجسيمات.
- الأسلاك: ثبت الواجهة على نظام التحكم باستخدام منافذ الاتصال المحددة. تحقق من أن درع الكابل متصل بالأرضي المشترك للخزانة لمنع الضوضاء الكهرومغناطيسية من التأثير على معدل تحديث العرض.
- التحقق: بعد التركيب، تحقق من أن وصلات مصدر الطاقة ضمن النطاق الاسمي. قم بتشغيل الوحدة وتأكد من استجابة كلتا الشاشتين وجميع الأزرار التسعة أثناء تسلسل الاختبار الذاتي قبل محاولة تعديل أي معلمات تحكم في الحاكم.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
