تفاصيل المنتج

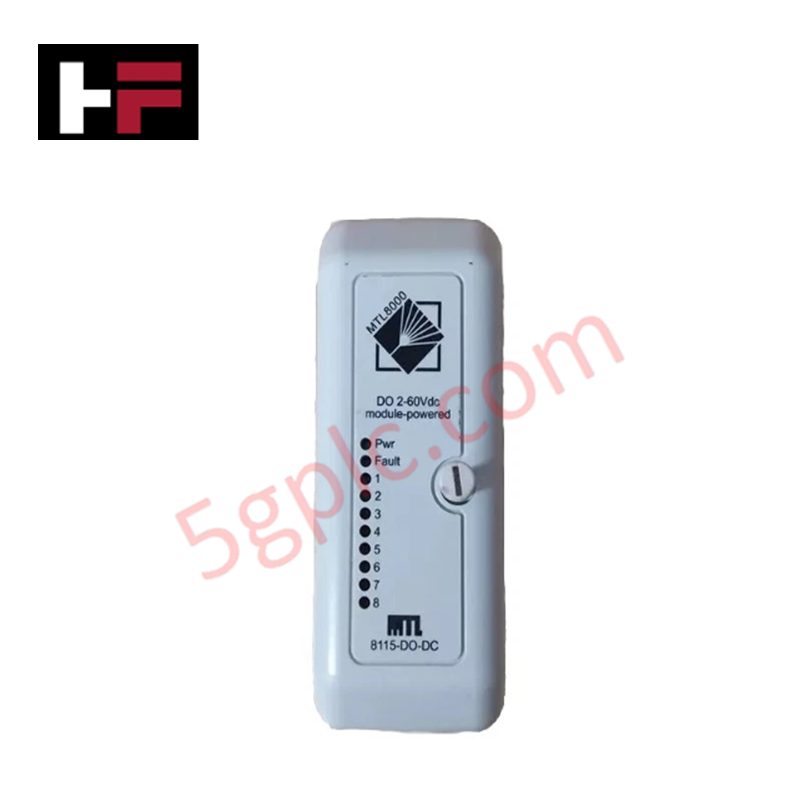

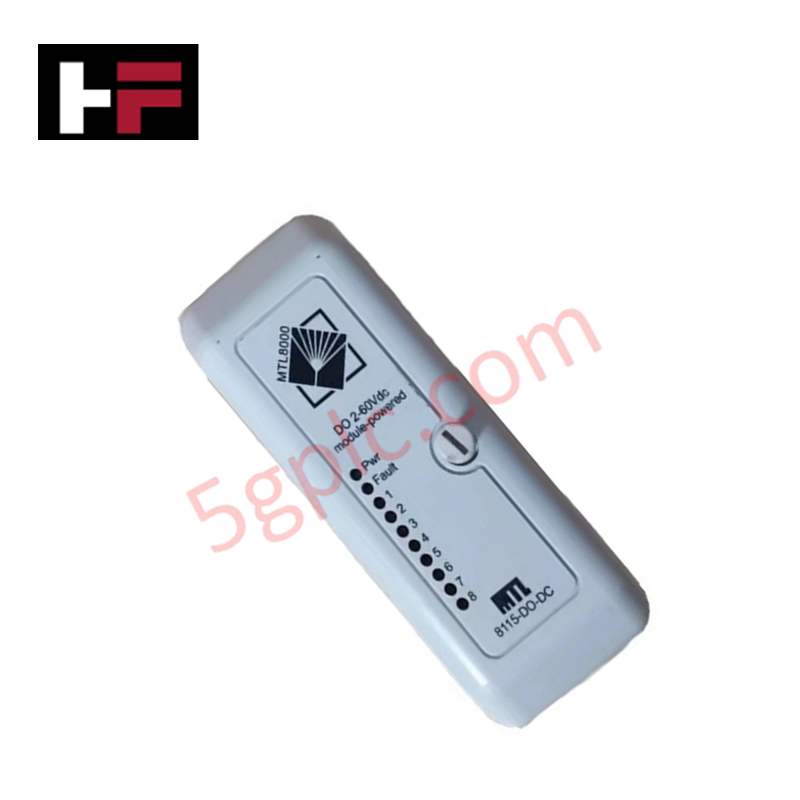

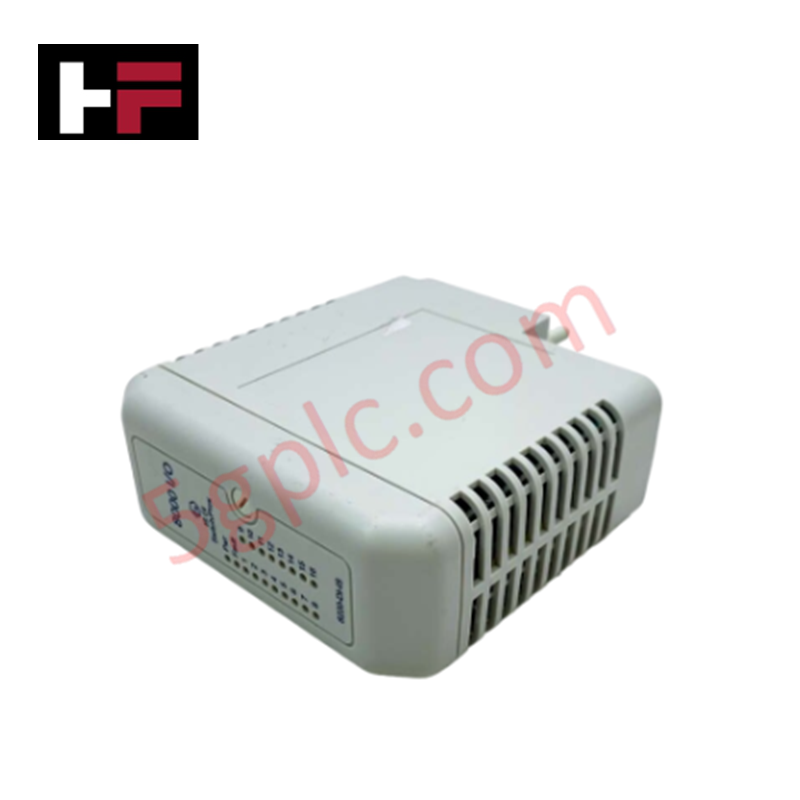

تمت تهيئة Emerson 8115-DO-DC (وحدة الخرج المنفصل 8115-DO-DC) لمعالجة إشارات الخرج المنفصلة وتبديل الأحمال في منصات التحكم بالعمليات من Emerson، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. وهي تبدّل حلقات أحمال غير معزولة بجهد 2-60 فولت تيار مستمر عبر 8 قنوات مستقلة استنادًا إلى إشارات أوامر Railbus.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الطراز | 8115-DO-DC |
| العلامة التجارية | Emerson |
| نوع المنتج | وحدات الخرج المنفصلة |
| عدد القنوات | 8 قنوات |
| نطاق جهد الخرج | من 2 إلى 60 فولت تيار مستمر (الوحدة مزودة بالطاقة، غير معزولة) |
| تيار التبديل المستمر | 1 أمبير لكل قناة |
| تيار التبديل الذروي | 4 أمبير (أقل من 100 مللي ثانية)، 6 أمبير (أقل من 20 مللي ثانية) |
| هبوط الجهد في حالة التشغيل | 0.25 فولت كحد أقصى |
| تيار التسرب في حالة إيقاف التشغيل | 1.0 مللي أمبير كحد أقصى |
| أوضاع الخرج | نبضة منفصلة أو لحظية أو مستمرة |
| نطاق عرض النبضة | من 2 مللي ثانية إلى 130 ثانية |
| زمن الاستجابة | 1 مللي ثانية كحد أقصى (من أمر Railbus إلى تغير الخرج) |
| استهلاك الطاقة | 70 مللي أمبير كحد أقصى (45 مللي أمبير نموذجيًا) عند 12 فولت تيار مستمر عبر Railbus |
| طاقة الحقل ذات الناقل المشترك | من 2 إلى 60 فولت تيار مستمر |
| رمز مفتاح الوحدة | B6 |
| عرض الوحدة | 42 مم |
| الوزن | 0.21 كجم (0.21 كجم صافي / 1.0 كجم للشحن) |
| المنشأ | الولايات المتحدة الأمريكية |
| درجة حرارة التشغيل | -20 إلى 70 درجة مئوية |
بروتوكول حلقات HART بتيار 4-20 مللي أمبير وعزل القنوات
تعمل 8115-DO-DC وفق بنية طاقة حقل ذات ناقل مشترك ضمن بنية عقدة الإدخال/الإخراج من Emerson. وبينما تتعامل المخارج المنفصلة مع تيارات تبديل تيار مستمر تصل إلى 1 أمبير مستمر لكل قناة، يحمي التدريع الداخلي مسارات إشارات بروتوكول حلقات HART بتيار 4-20 مللي أمبير المجاورة وعالية الكثافة على اللوحة الخلفية المشتركة من ضوضاء التبديل السعوية والحثية. ويضمن العزل الجلفاني بين دائرة منطق Railbus الداخلية بجهد 12 فولت تيار مستمر وناقل طاقة الحقل بجهد 2-60 فولت تيار مستمر سلامة الاتصالات عبر اللوحة الخلفية أثناء حالات العبور ذات الأحمال العالية.
الأسئلة الشائعة
س: ما الحد الأقصى لزمن الانتقال من الأمر إلى الخرج في وحدة 8115-DO-DC؟
ج: يبلغ زمن الاستجابة الفيزيائي من استلام أمر التبديل عبر Railbus إلى تغير الخرج 1 مللي ثانية كحد أقصى.
س: كيف تتصرف 8115-DO-DC إذا انقطع الاتصال بمعالج العقدة؟
ج: تنتقل الوحدة إلى حالة أمان من الأعطال محددة، إذ تحافظ إما على حالة افتراضية محددة مسبقًا أو تحتفظ بقيمة آخر أمر صالح، وذلك حسب إعدادات التهيئة.
س: هل تستطيع 8115-DO-DC التعامل مع تيارات الاندفاع الحثية من ملفات المرحلات ذات التيار المستمر؟
ج: نعم. تدعم كل قناة تيارات اندفاعية قصوى تصل إلى 4 أمبير لمدة تقل عن 100 مللي ثانية، وتصل إلى 6 أمبير للنبضات العابرة القصيرة التي تقل مدتها عن 20 مللي ثانية.
إرشادات التركيب الميداني
- ركّب الوحدة ذات العرض 42 مم في فتحة حامل العقدة المتوافقة، مع التأكد من تطابق محاذاة المفتاح الميكانيكي B6 مع قاعدة الحامل لمنع الإدخال الخاطئ.
- صِل خطوط طاقة الحقل ذات الناقل المشترك ضمن نطاق التشغيل من 2 إلى 60 فولت تيار مستمر لتغذية حلقات الأحمال الخارجية.
- ثبّت موصلات أحمال الحقل بإحكام في كتلة أطراف الوحدة، مع التأكد من ألا تتجاوز متطلبات التيار 1 أمبير مستمر لكل قناة.
- تحقق من توصيل تدريع أسلاك الإشارة مباشرةً بقضيب التأريض الوظيفي في الخزانة للحد من الضوضاء الكهربائية العابرة.
- حافظ على تباعد تهوية مناسب حول مجموعة الحامل لتبديد الفواقد الحرارية أثناء تبديل التيار متعدد القنوات عالي الكثافة.
