تفاصيل المنتج
نظرة عامة على المنتج

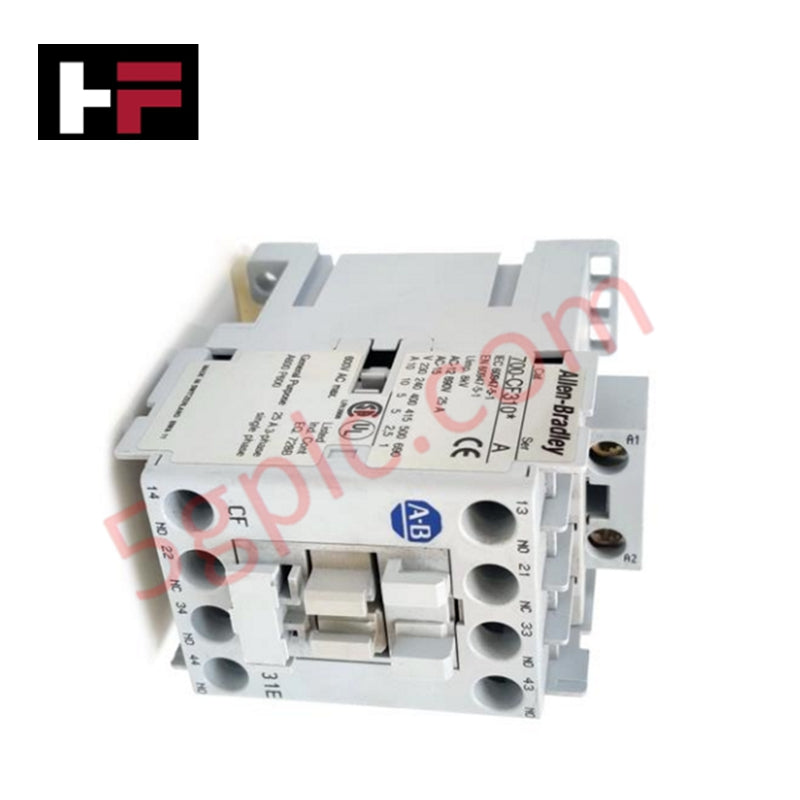

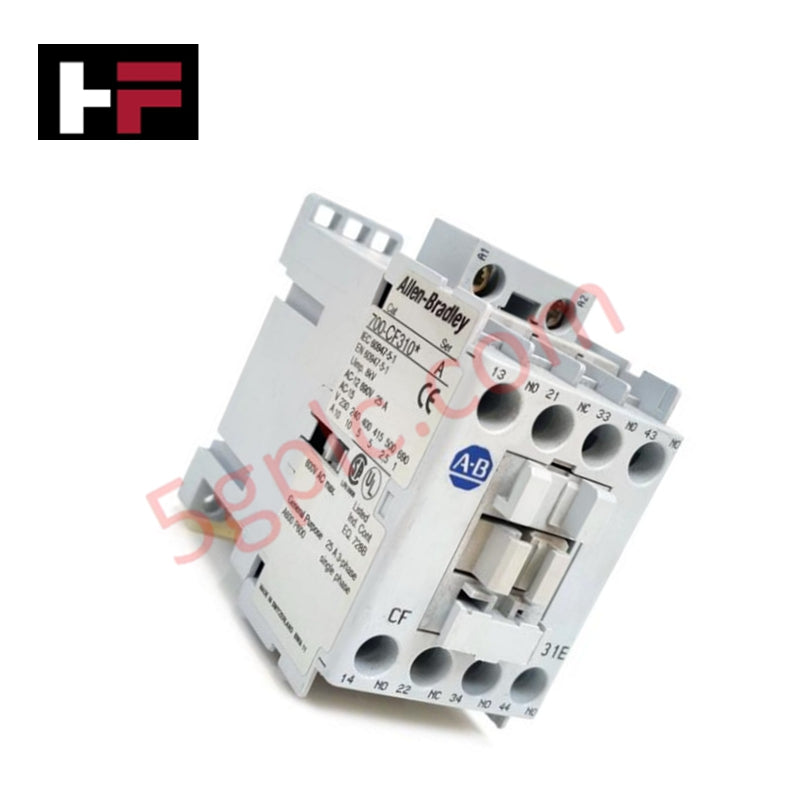

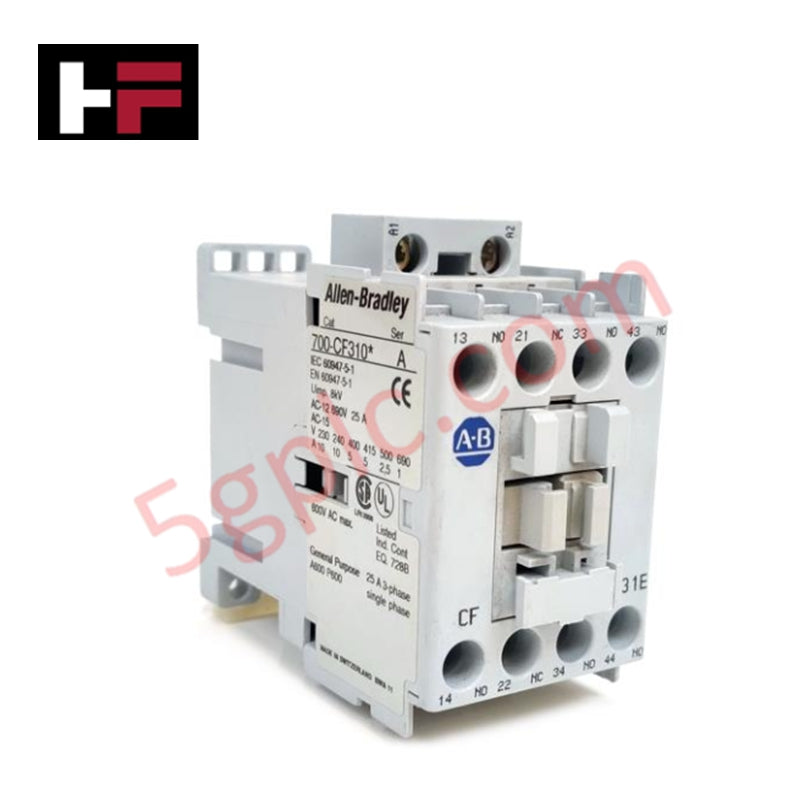

يعمل Allen-Bradley 700-CF310E ككونتاكتور تحكم عالي الأداء وفق معيار IEC مصمم لتطبيقات التبديل الصناعية الصارمة والتحكم في المحركات. كجزء من عائلة Bulletin 700-CF، يتعامل هذا الجهاز مع دورات التبديل عالية التردد بدقة، ويعمل كواجهة رئيسية بين منطق التحكم منخفض الطاقة والأحمال عالية الطاقة. نوفر هذا الجهاز جديدًا وأصليًا 100%، مما يضمن أن أسطح التلامس وتجميعات الملف تلبي المواصفات الكاملة للمصنع من حيث التحمل الكهربائي والعمر الميكانيكي.
المواصفات الفنية
| المعامل | تفاصيل المواصفات |
| رقم الموديل | 700-CF310E |
| خط المنتج | Bulletin 700-CF (IEC) |
| تكوين التلامس | 3 أقطاب رئيسية + 1 تلامس مساعد N.O. |
| تصنيف التيار | تصنيفات IEC القياسية للصناعة لأُطُر 700-CF |
| التركيب | تركيب على سكة DIN بعرض 35 مم أو تركيب بالبراغي |
| نوع الملف | متحكم إلكترونيًا (منطق لاحقة E) |
| وزن الشحن | 0.90 رطل (0.41 كجم) |
| نوع الطرفية | طرفيات براغي متينة |
مزايا هندسية
-
تحمل عالي للدورات: يستخدم 700-CF310E تلامسات من سبيكة الفضة المتقدمة التي تقاوم اللحام والتآكل. هذا التصميم يطيل عمر التشغيل للكونتاكتور أثناء تطبيقات بدء تشغيل المحركات الثقيلة AC-3 أو AC-4.
-
ملف متحكم إلكترونيًا: تشير العلامة "E" إلى ملف إلكتروني. تقلل هذه الدائرة من "طنين الملف"، وتقلل استهلاك الطاقة أثناء مرحلة التثبيت، وتوفر نطاق جهد أوسع، مما يمنع تذبذب التلامس أثناء انخفاض الجهد أو تقلباته.
-
تصميم مدمج وموفر للمساحة: الإطار المدمج يسمح للمهندسين بتجميع المزيد من منطق التحكم داخل الحاويات القياسية. كما أن وزنه الخفيف 0.90 رطل يقلل الإجهاد الميكانيكي على سكك DIN في بيئات الاهتزاز العالي، مثل الآلات المتنقلة أو مكابس التشكيل.
-
توسعة مساعدة معيارية: التصميم الأمامي يقبل كتل تلامس مساعدة إضافية دون زيادة عرض الوحدة. هذا يسمح بمنطق تداخل معقد أو تغذية راجعة للحالة إلى وحدات التحكم المنطقية القابلة للبرمجة (PLC) مع الحفاظ على ملف نحيف.
الأسئلة الشائعة
-
ماذا تعني "310" في رقم القطعة؟
تشير "310" إلى ترتيب التلامس المحدد. يتكون من 3 أقطاب رئيسية مفتوحة عادة (N.O.) و1 تلامس مساعد مفتوح عادة (N.O.). هذا التكوين مناسب لتطبيقات المحركات ثلاثية الطور القياسية التي تتطلب إشارة تغذية راجعة أو تثبيت واحدة.
-
هل تصل هذه الوحدة في تغليفها الأصلي؟
نعم. نوفر 700-CF310E في تغليف أصلي جديد 100%. هذا يضمن بقاء الوحدة خالية من الغبار والأكسدة التي قد تؤثر على توصيلية التلامس في دوائر التحكم الدقيقة.
-
هل يمكنني تركيب هذا الكونتاكتور بأي اتجاه؟
بينما يدعم 700-CF310E زوايا تركيب مختلفة، نوصي بالتركيب العمودي على سكة DIN بعرض 35 مم لتحقيق أفضل تبديد للحرارة وتوازن ميكانيكي للذراع الداخلي.
-
هل يمكن استبدال الملف في هذا الموديل؟
تتميز سلسلة 700-CF بتصميم معياري؛ ومع ذلك، بالنسبة لـ 700-CF310E، غالبًا ما يكون استبدال الوحدة كاملة أكثر فعالية من حيث التكلفة ويضمن أن الروابط الميكانيكية والملف الإلكتروني تشترك في نفس دورة التآكل لتحقيق أقصى موثوقية.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
