تفاصيل المنتج

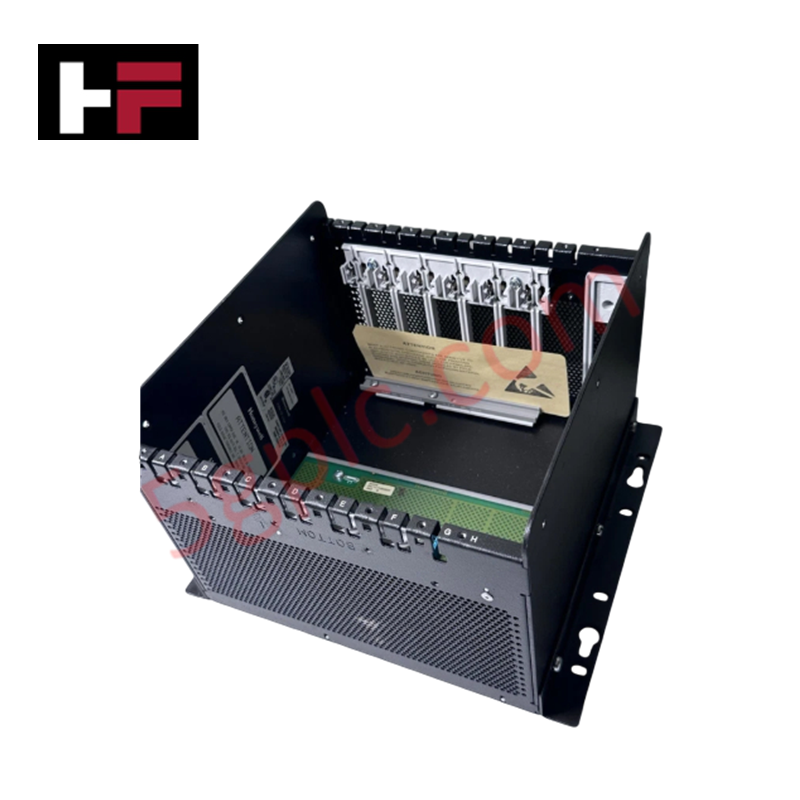

يعمل Honeywell 621-9991، المعروف أيضًا باسم 621-9991 I/O Rack، كمكون مادي مخصص للإسكان الهيكلي للباكبلين وإدارة توجيه الإشارات داخل منصات Honeywell IPC 620. يقوم بتوزيع الطاقة وخطوط عناوين الباكبلين عالية السرعة عبر عدة فتحات إدخال/إخراج، مما يسمح بالتوصيل المباشر بين بطاقات توسيع العمليات والمعالج الرئيسي للنظام.
المواصفات الفنية
| المعامل | المواصفة |
|---|---|
| النموذج | 621-9991 |
| العلامة التجارية | Honeywell |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 3.18 كجم (7.0 رطل) |
| الأبعاد | 48.3 سم × 26.7 سم × 20.3 سم (19.0 بوصة × 10.5 بوصة × 8.0 بوصة) |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 60 درجة مئوية |
| استهلاك الطاقة | ناقل باكبلين سلبي (الطاقة مزودة عبر وحدة تزويد الطاقة في الرف) |
| توافق النظام | نظام Honeywell IPC 620 Series |
| نوع الغلاف | لوحة / هيكل تثبيت على رف 19 بوصة |
| اتجاه التثبيت | إدخال بطاقة عمودية في الفتحة |
عزل القنوات ودمج بيانات الباكبلين
يستخدم هيكل الباكبلين Honeywell 621-9991 مسارات نحاسية معزولة ومستويات تأريض لمنع تداخل الضوضاء الكهرومغناطيسية عبر موصلات الفتحات المتوازية. عند إدخال وحدات الإدخال/الإخراج الميدانية التي تعمل على حلقات HART 4-20 مللي أمبير أو إشارات 24 فولت تيار مستمر منفصلة، يحافظ الباكبلين على سلامة الإشارة من خلال مسارات تأريض منخفضة المقاومة. يضمن هذا الهيكل السلبي لقفص البطاقات توقيتًا حتميًا لمنطق اختيار البطاقة وفك ترميز العناوين عبر جميع مواقع الفتحات المشغولة.
الأسئلة المتكررة
س: ما وحدة تزويد الطاقة المطلوبة لتشغيل سكة طاقة الباكبلين؟
ج: يقبل الهيكل وحدات تزويد الطاقة القياسية لسلسلة Honeywell IPC 620 المثبتة مباشرة في فتحة تزويد الطاقة المخصصة في الرف.
س: هل يدعم الرف 621-9991 تبديل بطاقات الإدخال/الإخراج الساخن؟
ج: لا. يجب إيقاف تشغيل الطاقة الرئيسية للنظام وحلقات تزويد الجهد الميداني قبل إدخال أو إزالة أي وحدة إدخال/إخراج لتجنب الاضطرابات في ناقل الباكبلين.
إرشادات التركيب الميداني
- ثبت الهيكل 621-9991 بإحكام في خزانة صناعية مصنفة IP54 باستخدام معدات تثبيت قياسية لرف 19 بوصة.
- وصل وصلة تأريض نحاسية سميكة من مسمار تأريض إطار الهيكل مباشرة إلى نقطة التأريض الرئيسية للنظام.
- قم بمحاذاة لوحات دوائر وحدات الإدخال/الإخراج مع أدلة البطاقات البلاستيكية على القضبان العلوية والسفلية قبل دفعها بقوة لتركيب موصلات الباكبلين.
- ثبت براغي التثبيت العلوية والسفلية على جميع البطاقات المثبتة للحفاظ على الاستقرار الميكانيكي والتأريض المستمر للهيكل.
- تأكد من وجود مسافة خلوص لا تقل عن 50 مم فوق وتحت هيكل الرف لتدفق الهواء الطبيعي بالتوصيل الحراري.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
