تفاصيل المنتج

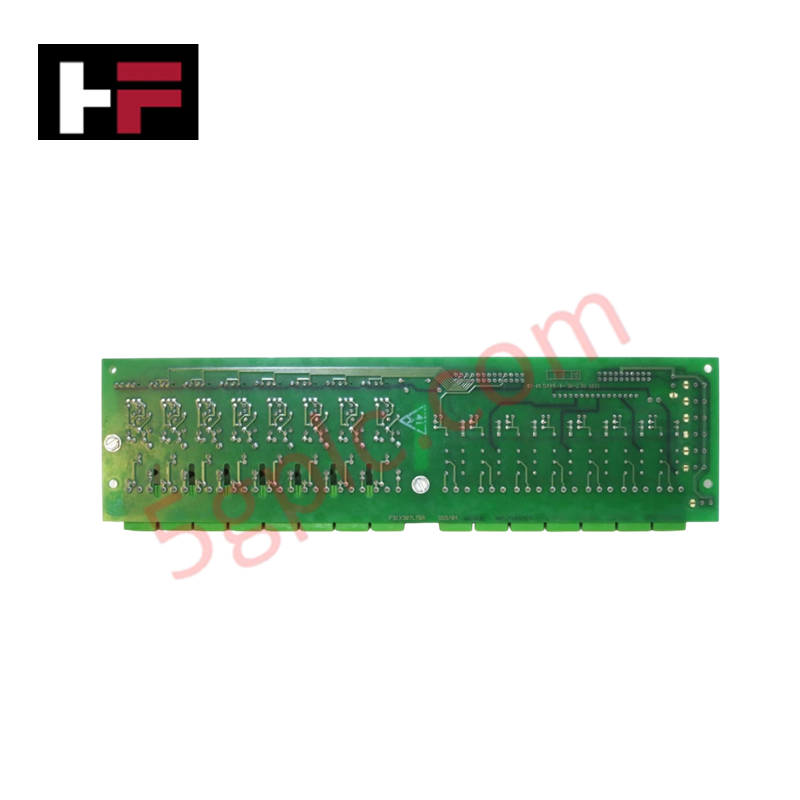

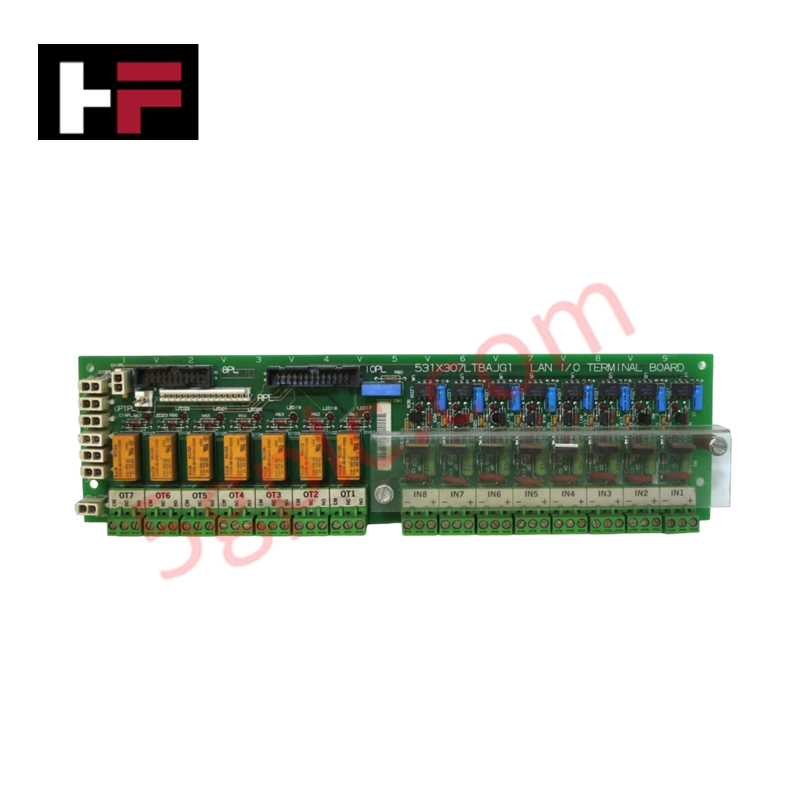

مُكوَّن لتوجيه الإشارات المنفصلة وربط الواجهات في خزائن التحكم بالمحركات، توفر بطاقة GE 531X307LTBAJG1 (531X307LTB بطاقة طرفية LAN I/O) تنفيذًا مباشرًا ماديًا/كهربائيًا.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | 531X307LTBAJG1 |
| العلامة التجارية | جنرال إلكتريك |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | وزن مكون الرف القياسي |
| الأبعاد | أبعاد تركيب خزانة المحرك القياسية |
| درجة حرارة التشغيل | 0 - 60 درجة مئوية |
| استهلاك الطاقة | مدفوع عبر ناقل النظام |
| مدخلات التحكم | ثمانية مقابس إدخال تحكم قابلة للتهيئة 24 فولت تيار مستمر (CI1PL - CI8PL) |
| مدخلات الجهد العالي | ثمانية مجموعات أطراف إدخال لترجمة منطق 24 - 240 فولت تيار متردد/مستمر |
| مخرجات تحكم المرحلات | سبعة مرحلات من النوع Form C منخفضة الجهد والتيار (OT1 - OT7) |
| رابط ناقل الإشارة | مصفوفة موصل 8PL |
| سلسلة المنصة الأساسية | EX2000 |
تفصيل اللاحقة ومصفوفة النموذج
- 531X307LTB: معرف النموذج الأساسي الذي يشير إلى بنية لوحة الطرفية LAN.
- A: مستوى مراجعة المنتج أو رمز متغير التصميم.
- JG1: مجموعة وظيفية محددة تحدد دمج ثمانية مقابس إدخال تحكم قابلة للبرمجة 24 فولت تيار مستمر، وموصل ناقل 8PL، وموصلات الإدخال CI1PL حتى CI8PL (غير موجودة في إصدارات الأجهزة G2).
شبكات Profinet / EtherNet/IP الحتمية ومنطق واجهة الناقل
توجه الأجهزة خطوط الإدخال المنفصلة مباشرة إلى ناقل 8PL المتوازي، مما يسمح بمزامنة البيانات عبر لوحة التحكم الرئيسية للمحرك وبطاقات الطرفية NTB/3TB. بينما تعتمد الروابط المصنعية المتزامنة على شبكات Profinet / EtherNet/IP الحتمية على مستويات التحكم الأعلى، يقوم 531X307LTBAJG1 بترجمة إشارات الحقل المختلطة 24 - 240 فولت تيار متردد/مستمر مباشرة إلى حالات منطقية 24 فولت تيار مستمر محلية. توفر سبعة موصلات مرحلات Form C المدمجة حدود عزل نظيفة بين طبقات الأوامر الداخلية منخفضة الجهد وحلقات المشغلات الخارجية ذات التيار الأعلى.
الأسئلة المتكررة
س: هل يمكن لـ 531X307LTBAJG1 استيعاب مدخلات التيار المتردد (AC) عبر جميع مستويات المراجعة؟
ج: لا. يتميز إصدار JG1 بثمانية مسارات دائرية متخصصة مهيأة لتحويل إشارات الحقل 24 - 240 فولت تيار متردد/مستمر إلى إطارات منطقية 24 فولت تيار مستمر. تزيل الإصدارات القياسية اللاحقة G2 عناصر مسارات التيار المتردد، مما يجعلها متوافقة فقط مع خطوط الإدخال المخصصة للتيار المستمر عند الأطراف IN1 - IN8.
س: هل توجد مقاومات ضبط داخلية أو قفزات أجهزة تتطلب تهيئة يدوية قبل بدء التشغيل؟
ج: لا. لا تحتوي اللوحة على مكونات ضبط أو تقليم قابلة للتعديل. تتم إدارة جميع سلوكيات التدرج والتوجيه المنطقي عبر مسارات منطق الموصلات الموصولة صلبًا وتوافق خريطة الفلاش للبرمجيات الثابتة للنظام.
إرشادات التثبيت الميداني
- تأمين توصيلات الشريط: ثبت جميع كابلات الشريط متعددة الموصلات مباشرة إلى الموصلات المخصصة (الموسومة بتسمية 'PL') للتحقق من استمرارية الإشارة على طول مصفوفة ناقل 8PL الداخلية.
- تمييز توجيه الموصلات: قم بإنهاء جميع مسارات الأسلاك المنفصلة الفضفاضة إلى براغي لوحة الطرفية (الموسومة بتسمية 'TB'). حافظ على تمييز خطوط الجهد المنخفض عن تغذية المحرك ذات الطاقة العالية لتقليل التداخل المتبادل.
- دمج إطار التأريض: عند تركيب LTB وRTBA معًا، تأكد من وجود اتصال معدني نظيف مع شبكة إطار المحرك لإنشاء نقطة مرجعية صفر فولت متساوية الجهد لجميع المرحلات السبعة من النوع Form C.
