تفاصيل المنتج

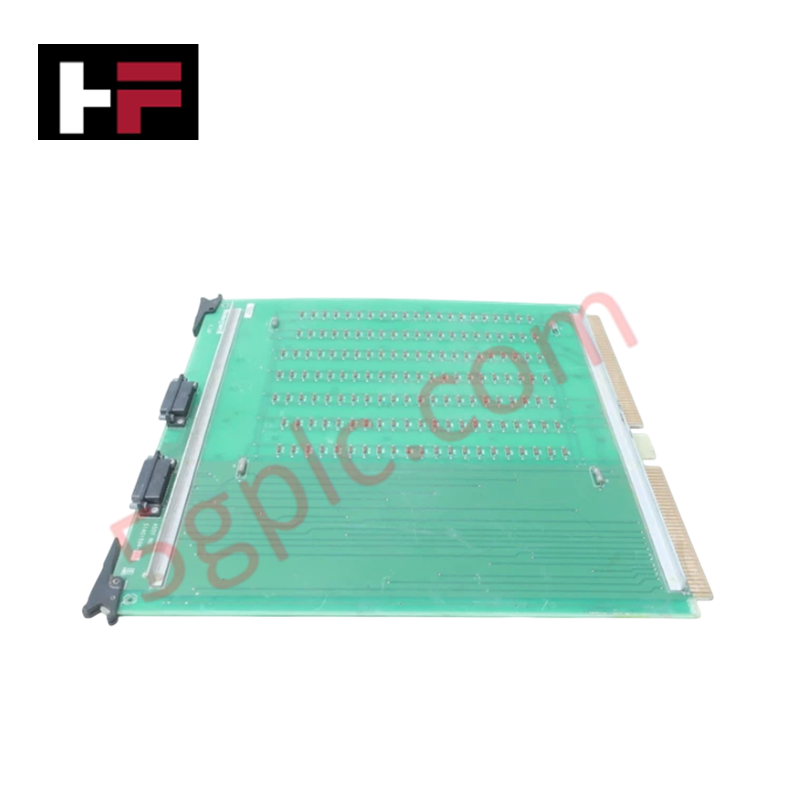

تعمل Honeywell 51401594-200، المُدرجة أيضًا باسم بطاقة 51401594-200 KJMP، كمكوّن عتادي مخصص لتوجيه وصلات العبور للناقل الداخلي وتجسير الإشارات داخل رفوف نظام التحكم Honeywell TDC 3000. تتولى لوحة الدوائر المطبوعة هذه إعدادات وصلات العبور على مستوى العتاد وتوجيه الإشارات بين اللوحات عبر فتحات اللوحة الخلفية. وتتصل الموصلات الفعلية مباشرة برفوف النظام للحفاظ على استمرارية مسار الإشارة وإنهاء التوصيلات الكهربائية دون الحاجة إلى برمجيات.
مواصفات العتاد
| المعلمة | المواصفة |
|---|---|
| الطراز | 51401594-200 |
| العلامة التجارية | Honeywell |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.35 كجم |
| الأبعاد | 15 سم × 8 سم × 3.5 سم |
| درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | سلبي (يعمل بالطاقة عبر الناقل) |
| نوع البطاقة | بطاقة KJMP (تجميع لوحة دوائر مطبوعة) |
| التوافق | Honeywell TDC 3000 / هيكل Process Manager |
العزل بين القنوات
تحافظ لوحة 51401594-200 KJMP على مستويات عالية من العزل بين القنوات لمنع التداخل وتيارات حلقات التأريض عبر مسارات الإشارة المتجاورة في اللوحة الخلفية. ويؤدي العزل الجلفاني المباشر بين ناقلات وصلات العبور الفردية إلى عزل مسارات المنطق عالية الكثافة عن عابرات الجهد في جانب الحقل. وتمنع بنية العزل هذه انتشار الضوضاء في جميع أنحاء حاضنة بطاقات الرف، مما يضمن توجيهًا حتميًا للإشارات عبر اللوحة الخلفية الداخلية لنظام التحكم الموزع.
الأسئلة الشائعة
س: هل تدعم لوحة 51401594-200 KJMP الإدخال والاستبدال أثناء التشغيل في أثناء عمل الهيكل؟
ج: لا. يجب فصل الطاقة عن العقدة أو رف الملفات بالكامل قبل إزالة البطاقة أو إدخالها لتجنب الأعطال الكهربائية العابرة على اللوحة الخلفية المشتركة.
س: كيف يتم التحقق من إنهاء الإشارة ومواضع وصلات العبور في هذه البطاقة؟
ج: تُضبط تكوينات وصلات العبور عبر موصلات الدبابيس الموصولة سلكيًا فعليًا على اللوحة قبل التركيب، بما يتوافق مع متطلبات عنوان الفتحة وتوجيه الإشارة المحددة.
س: ما الذي يحافظ على سلامة الإشارة عبر موصلات حافة اللوحة؟
ج: توفر نقاط التلامس الطرفية المطلية بالذهب توصيلات منخفضة المقاومة، بينما يمنع عزل القنوات التداخل بين مسارات الإشارة المتجاورة.
إرشادات التركيب الميداني
- افصل جميع مصادر طاقة رف النظام قبل التعامل مع لوحة الدوائر المطبوعة أو إدخالها في حاضنة البطاقات.
- ارتدِ سوارًا مؤرضًا لتفريغ الشحنات الكهروستاتيكية (ESD) عند التعامل مع اللوحة لمنع تلف المكوّنات المركبة سطحيًا بسبب الكهرباء الساكنة.
- تحقق من أن جميع مواضع دبابيس وصلات العبور الفعلية على اللوحة تتطابق مع رسومات الحلقات ومخططات تخصيص فتحات النظام.
- أدخل البطاقة في فتحة الرف المخصصة لها على امتداد قضبان التوجيه حتى تستقر موصلات حافة البطاقة بإحكام في اللوحة الخلفية.
- أحكم ربط مكونات التثبيت لضمان اتصال تأريض مستقر مع إطار الهيكل.
