تفاصيل المنتج
نظرة عامة على المنتج

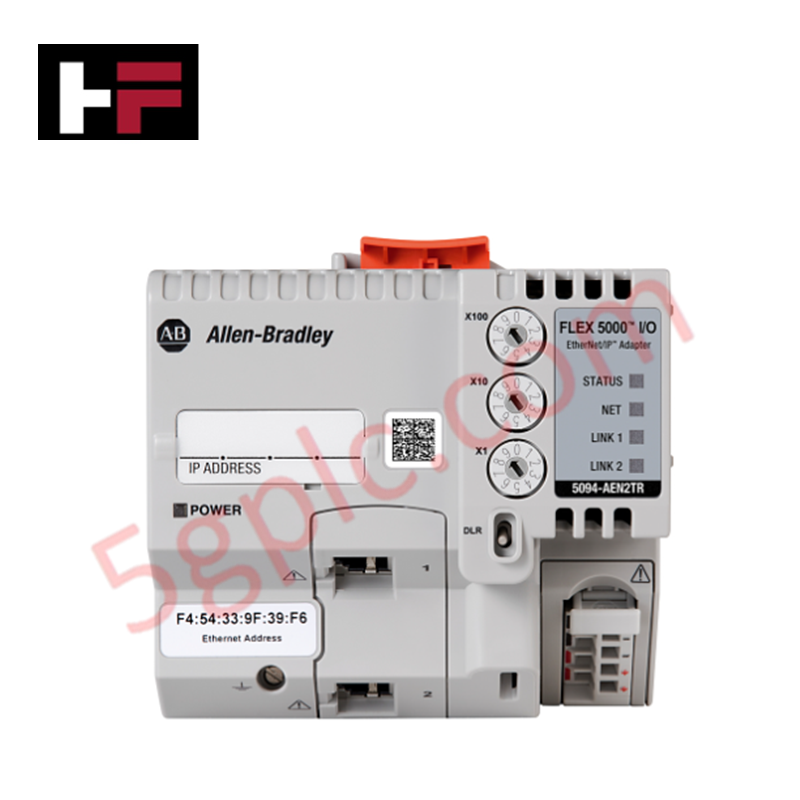

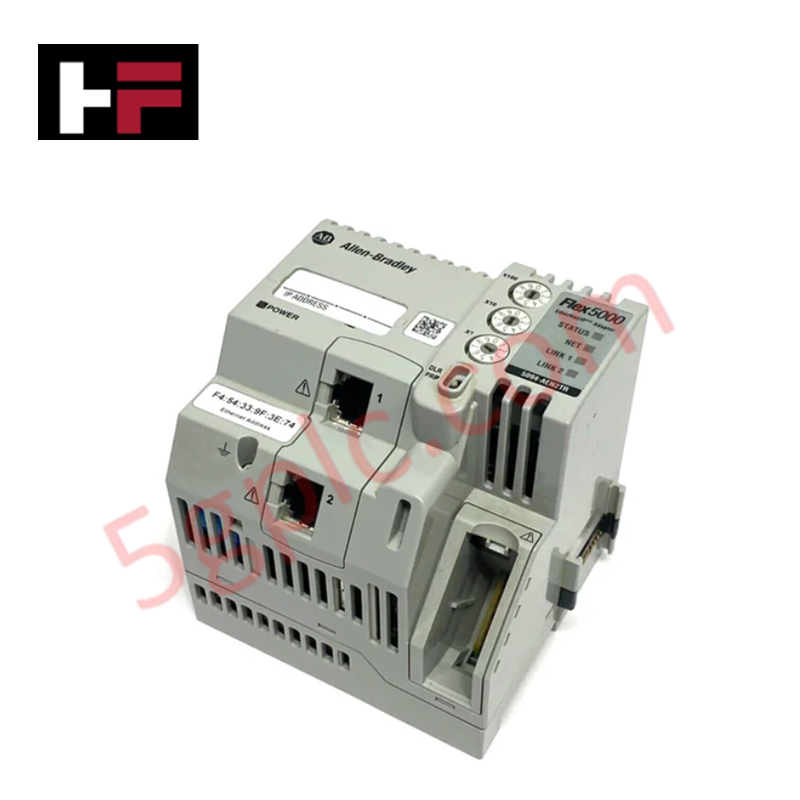

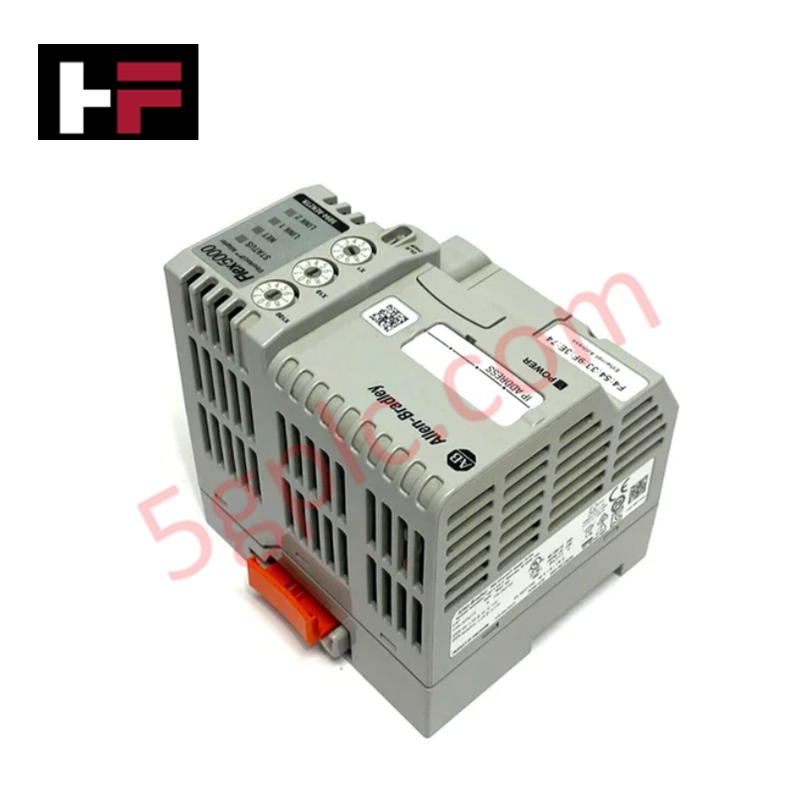

يعمل Allen Bradley 5094-AEN2TR كواجهة اتصال عالية الأداء لمنصة FLEX 5000 I/O. يربط هذا المحول EtherNet/IP وحدات FLEX 5000 I/O بوحدة تحكم Logix 5000 عبر منفذي RJ45 مزدوجين، ويدعم شبكات Device Level Ring (DLR) والتوبولوجيات الخطية والنجمة. يدير نقل البيانات عالي السرعة بين وحدات الحقل واللوحة الخلفية، مما يسهل التحكم في الوقت الحقيقي في بيئات صناعية متطلبة. نوفر هذه الوحدة جديدة 100% وأصلية من المصنع، مما يضمن موثوقية قصوى للشبكة وتكامل فوري مع هياكل Rockwell Automation الحديثة.
المواصفات الفنية
يستخدم 5094-AEN2TR سيليكون متقدم للتعامل مع حركة بيانات عالية الكثافة ويوفر عزلًا كهربائيًا قويًا:
| الميزة | المواصفة |
| نوع المحول | محول EtherNet/IP بمنفذي RJ45 مزدوجين |
| مدخل طاقة الوحدة (MP) | 18–32 فولت تيار مستمر |
| تصنيف تيار MP | 1880 مللي أمبير |
| تيار الاندفاع | 5700 مللي أمبير لمدة 100 مللي ثانية |
| جهد/تيار اللوحة الخلفية | 15 فولت تيار مستمر، 1800 مللي أمبير |
| أقصى فقد للطاقة | 6.2 W @ 18 فولت تيار مستمر |
| جهد العزل | 300 فولت (مستمر) |
| نوع العزل | عزل أساسي (مختبر عند 2121 فولت تيار متردد لمدة 60 ثانية) |
| مادة الأسلاك | نحاس |
| الوزن | 1.00 رطل (0.45 كجم) |
مزايا هندسية
-
قدرة DLR مدمجة: تتيح منافذ RJ45 المزدوجة وظيفة Device Level Ring (DLR). توفر هذه التوبولوجيا تكرار الشبكة؛ يحافظ المحول على الاتصال حتى في حال فشل نقطة واحدة في الحلقة، مما يمنع توقف العمليات المكلف في حلقات العمليات الحرجة.
-
أداء عالي السرعة للوحة الخلفية: يدير 5094-AEN2TR اللوحة الخلفية FLEX 5000 بجهد 15 فولت تيار مستمر وبسعة 1800 مللي أمبير. يدعم هذا الحد العالي لتوصيل الطاقة عددًا أكبر من وحدات I/O على عقدة واحدة مقارنة بالأنظمة القديمة، مما يقلل من حجم خزانة التحكم الكلي.
-
عزل كهربائي معزز: تتميز الوحدة بعزل صارم تم اختباره عند 4242 فولت تيار مستمر بين منافذ الطاقة والإيثرنت. تحمي هذه الحاجز القوي شبكة الإيثرنت الحساسة من ارتفاعات التيار وحلقات الأرض الشائعة في البيئات الصناعية الثقيلة.
-
إدارة حرارية محسنة: مع فقد حراري أقصى يبلغ 21.1 وحدة حرارية بريطانية/ساعة فقط، يقلل المحول من تراكم الحرارة داخل الحاوية. يسمح هذا التحويل الفعال للطاقة بتكديس وحدات أكثر كثافة دون الحاجة إلى أنظمة تبريد نشطة مكلفة.
-
حماية سريعة من التيار الزائد: يتطلب الجهاز صمامات طاقة MOD وSA محددة (10...12 أمبير). يضمن هذا الحماية الدقيقة فصل المحول بسرعة أثناء حدوث خلل كهربائي، مما يحمي وحدات I/O المتصلة واللوحة الخلفية من التلف الدائم.
الأسئلة المتكررة
-
هل وحدة 5094-AEN2TR هذه جديدة 100%؟
نعم. نضمن وصول هذه الوحدة بحالة جديدة 100%، ومعبأة في عبوتها الأصلية من المصنع. يحمل كل محول رقمًا تسلسليًا فريدًا ولم يتم تركيبه أو تشغيله من قبل.
-
هل يدعم هذا المحول الطاقة عبر الإيثرنت (PoE)؟
لا. يتطلب 5094-AEN2TR مصدر طاقة خارجي مخصص بجهد 18–32 فولت تيار مستمر عبر منافذ الطاقة الخاصة به. لا يسحب الطاقة من اتصال الإيثرنت.
-
ما هو الحد الأقصى لعدد وحدات I/O التي يمكنني توصيلها بهذا المحول؟
يدعم 5094-AEN2TR عادةً حتى 8 أو 16 وحدة FLEX 5000 I/O، اعتمادًا على إصدار Logix Designer المحدد واستهلاك الطاقة للوحدات الفردية. احسب دائمًا إجمالي سحب التيار من اللوحة الخلفية لضمان بقائه تحت حد 1800 مللي أمبير.
-
كيف أضبط عنوان IP لـ 5094-AEN2TR؟
يمكنك تعيين عنوان IP باستخدام أداة BOOTP/DHCP أو مباشرة داخل برنامج Studio 5000 Logix Designer. تدعم الوحدة أيضًا مفاتيح دوارة (إذا كانت تنطبق على السلسلة) للعناوين العشرية اليدوية.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
