تفاصيل المنتج

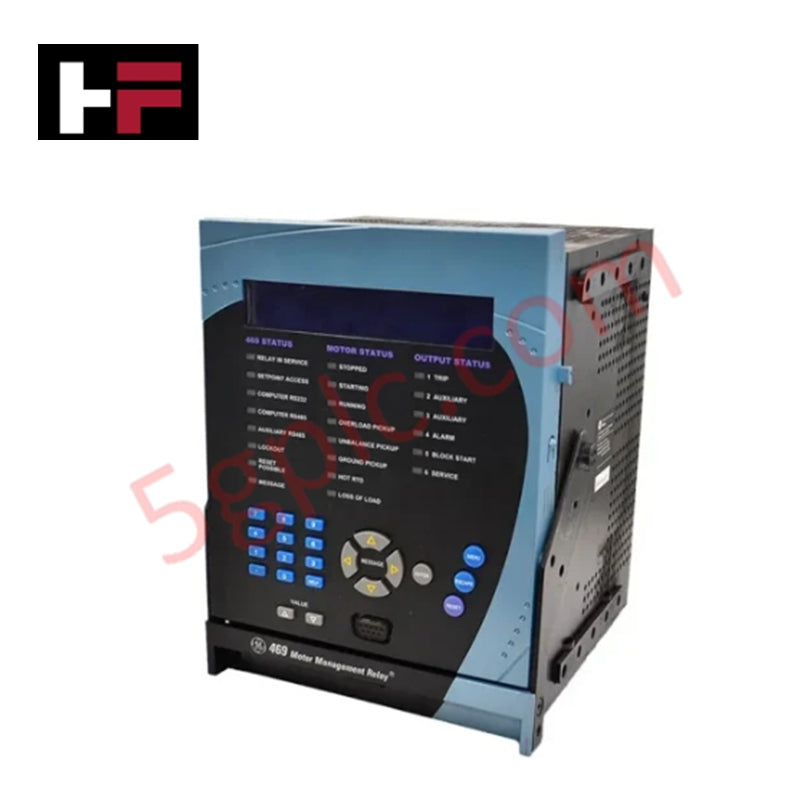

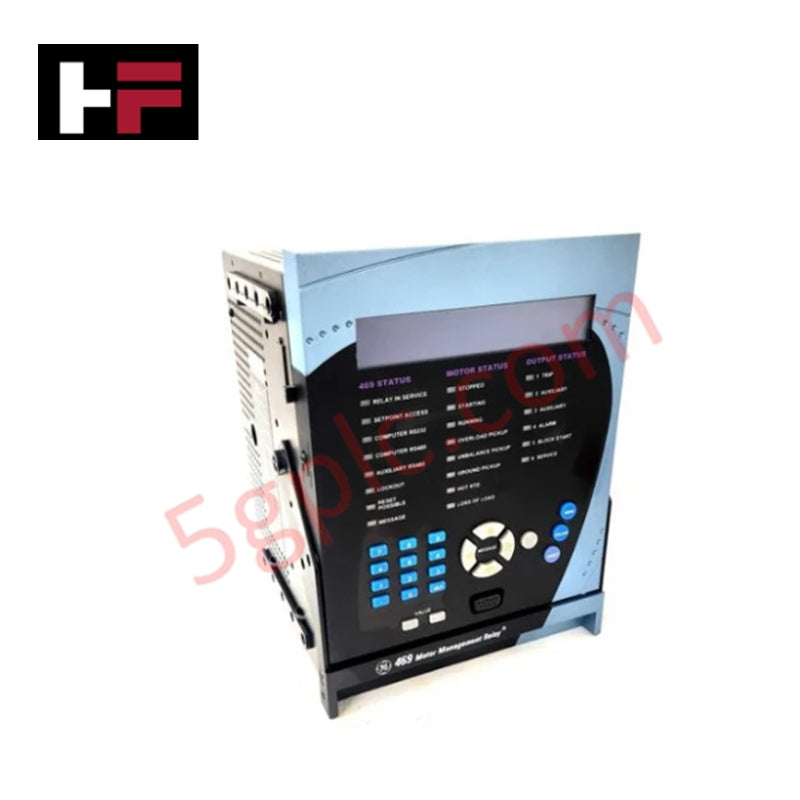

يعمل GE 469-P5-HI-A20-T، المعروف أيضًا باسم مرحل إدارة المحرك 469، كمكون مادي مخصص للحماية والتحكم وتتبع التشخيص داخل شبكات المحطات الكهربائية ومراكز التحكم بالمحركات. يقرأ الجهاز التيار والجهد والعديد من مدخلات كاشف درجة الحرارة المقاومة (RTD) لتنفيذ ملفات الحماية، بما في ذلك منحنيات الحمل الزائد المعتمدة على الجهد، وقياس العزم، واكتشاف قضبان الدوار المكسورة. تشمل ميزات الأجهزة تصميم قابل للسحب لتقليل زمن الاستبدال ومسجل أحداث مدمج.
المواصفات الفنية للأجهزة
| المعامل | المواصفة |
|---|---|
| النموذج | 469-P5-HI-A20-T |
| العلامة التجارية | GE Multilin |
| الأصل | تحدد المواصفات الفنية منشأ المصنع |
| الوزن | تختلف كتلة الغلاف الفيزيائي حسب تكوين التركيب |
| الأبعاد | تطبق أبعاد قطع لوحة سلسلة 469 القياسية |
| درجة حرارة التشغيل | تصنيف صناعي |
| استهلاك الطاقة | يعتمد على مصدر إمداد التحكم |
| مدخلات حرارية | 12 مدخل RTD للحماية الحرارية للملف الثابت |
| تسجيل الأحداث | سجل دوري لآخر 256 حدثًا (الوقت، السبب، التاريخ، المعلمات) |
| منافذ الاتصال | RS232، RS485 (اختياري: Ethernet، DeviceNet) |
| دعم البروتوكولات | Modbus RTU، Modbus TCP/IP، DeviceNet |
| متغيرات القياس | A، V، W، var، VA، PF، Hz، Wh، varh، الطلب، العزم، درجة الحرارة |
| الهيكل الفيزيائي | تصميم بنية قابلة للسحب |
توافق فلاش البرنامج الثابت ومعالجة الإشارات الحتمية
تحافظ بنية المعالج الدقيق الداخلي على تنفيذ متزامن للكود، باستخدام كتل ذاكرة متخصصة لضمان توافق فلاش البرنامج الثابت عبر تكوينات الحماية القياسية للمحركات. يعمل مراقبة المدخلات على ساعة داخلية صارمة لتوفير تتبع قياس حتمي للمتغيرات الحرارية والكهربائية. تمنع حلقات معالجة لوحة الإدخال/الإخراج الخلفية التذبذب أثناء التشغيل عند تتبع 12 مدخل RTD ومصفوفات الاتصال النشطة عبر شبكات Modbus أو DeviceNet.
الأسئلة المتكررة
س: هل يدعم التصميم القابل للسحب التبديل الحي أثناء التحميل؟
ج: لا. على الرغم من أن التصميم القابل للسحب يسهل الاستبدال الميكانيكي السريع، يجب عزل مصدر الطاقة الرئيسي للتحكم ودارات محول التيار الثانوي (CT) بالكامل قبل استخراج هيكل المرحل لمنع حدوث قوس كهربائي عالي الجهد أو حالات فتح دائرة محول التيار.
س: كيف يتصرف مسجل الأحداث الداخلي عند الوصول إلى حد 256 حدثًا؟
ج: يستخدم مسجل الأحداث مصفوفة ذاكرة دائرية بنظام أول داخل أول خارج (FIFO). عند تسجيل حدث نظام جديد يتجاوز الحد 256، يتم استبدال أقدم سجل تلقائيًا مع الحفاظ على سلامة الطابع الزمني المطلق ومعلمات النظام.
إرشادات التركيب الميداني
- متطلبات التأريض: قم بتوصيل موصل نحاسي منخفض المقاومة من مسمار التأريض الخلفي للهيكل مباشرة إلى قضيب الأرضي الرئيسي لمفتاح التوزيع قبل تطبيق الطاقة المساعدة.
- بروتوكول التظليل: قم بإنهاء جديلة التظليل الخارجية لجميع خطوط RTD و RS485 على جانب الغلاف فقط. يمنع تأريض طرفي الدرع لتجنب تيارات حلقات الأرض المحتملة.
- فصل الكابلات: قم بتوجيه جميع أسلاك الطاقة عالية الجهد ودارات مخرجات التلامس عبر أنابيب معدنية منفصلة بعيدًا عن أسلاك الإشارات التناظرية والاتصالات منخفضة الجهد لتقليل الاقتران الحثي.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
