تفاصيل المنتج

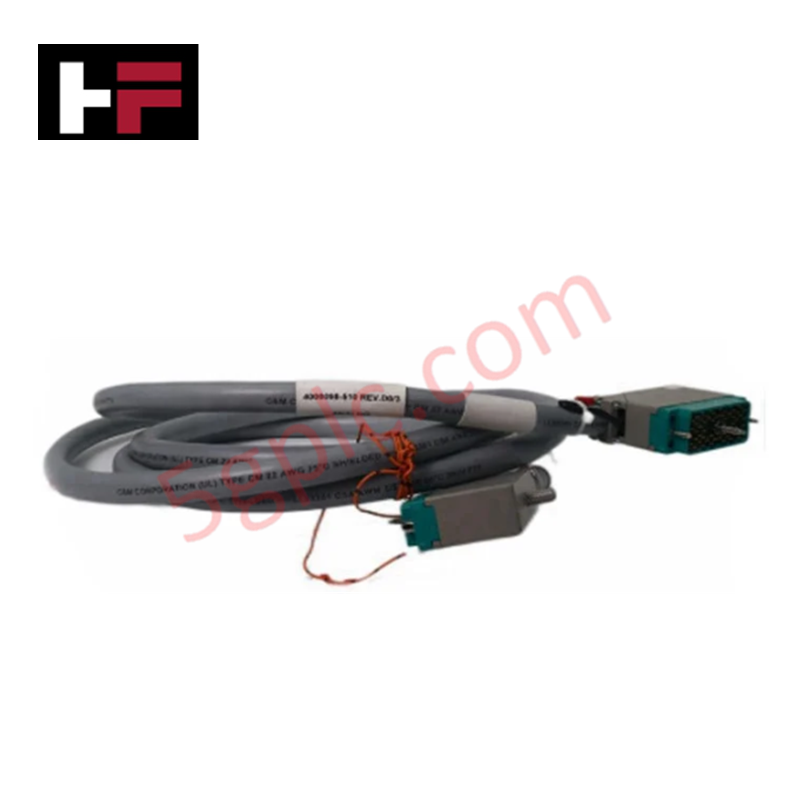

يعمل Bently Nevada 4000212-006، المعروف أيضًا باسم 4000212 كابل ناقل اتصال الإدخال/الإخراج، كمكون مادي مخصص لنقل الإشارات الضوئية عالية السرعة داخل شبكات نظام المراقبة Bently Nevada 3500 Series.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | 4000212-006 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.20 كجم |
| الأبعاد | طول الكابل 6 أمتار (حوالي 20 قدمًا) |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +70 درجة مئوية |
| استهلاك الطاقة | مكون وسائط مادي سلبي |
| نوع المنتج | كابل ناقل اتصال الإدخال/الإخراج / ملحق نظام 3500 |
| نواة / غلاف الألياف | ألياف متعددة الأنماط 62.5/125 ميكرون |
| نوع الموصل | ST إلى ST (رأس مستقيم) |
| تكوين الكابل | ألياف مزدوجة للاتصال ثنائي الاتجاه |
| طول موجة التشغيل | 850 نانومتر و1300 نانومتر |
| مادة الغلاف | بولي فينيل كلوريد (PVC) أو LSZH (دخان منخفض وصفر هالوجين) |
كبت التداخل الإشاري والنقل البصري
يؤمن كابل الألياف المزدوج 4000212-006 عزلًا كهربائيًا كاملاً بين وحدات واجهة الرف 3500 المتصلة. يعمل عند أطوال موجية بصرية 850 نانومتر و1300 نانومتر عبر نواة زجاجية متعددة الأنماط 62.5/125 ميكرون، مما يلغي مشاكل التداخل الكهرومغناطيسي (EMI) والتداخل المتبادل النموذجية للوصلات المعدنية. تمنع هذه الوسائط العازلة الحلقات الأرضية بين نقاط مراقبة الآلات الموزعة جغرافيًا، مما يحافظ على سلامة الموجات الرقمية وتزامن إطارات القياس عن بُعد عالية السرعة عبر بنية اللوحة الخلفية 3500.
الأسئلة المتكررة
س: ما فائدة استخدام وصلات بصرية مزدوجة ST إلى ST في نظام المراقبة 3500؟
ج: يضمن آلية تثبيت موصل بايونيت ST تثبيتًا ميكانيكيًا قويًا تحت الاهتزاز العالي. يتيح تكوين الألياف المتعددة الأنماط المزدوج تدفق بيانات ثنائي الاتجاه في الوقت نفسه مع عزل كامل لدوائر الأرضي في النظام.
س: هل يمكن تمرير هذا الكابل بأمان عبر صواني الكابلات القياسية بالقرب من خطوط الطاقة عالية الجهد؟
ج: نعم. نظرًا لأن الكابل ينقل الضوء بدلاً من التيار الكهربائي عبر نواة زجاجية، فهو محصن ضد التداخل الكهرومغناطيسي والارتفاعات المفاجئة في الجهد من الأسلاك الصناعية المحيطة.
إرشادات التركيب الميداني
- افحص نهايات الموصلات البصرية باستخدام منظار فحص الألياف قبل التوصيل؛ نظفها بمسحات خالية من الوبر وكحول إيزوبروبيل البصري إذا تم الكشف عن تلوث.
- حافظ على نصف قطر انحناء لا يقل عن 30 مم (1.2 بوصة) أثناء التوجيه لمنع التوهين البصري، وخسائر الانحناء الدقيق، أو كسر النواة.
- قم بمحاذاة مفاتيح بايونيت على موصلات ST مع محولات الحاجز المطابقة على اللوحة الأمامية لوحدة 3500.
- ادفع ولف طوق موصل ST الخارجي في اتجاه عقارب الساعة حتى يتم تثبيت الدبوس بإحكام.
- استخدم أغطية واقية من الغبار على جميع موصلات ST غير المنتهية لمنع تراكم الغبار الجوي على وجوه الفيرول البصرية.
- ادعم وزن الكابل على طول مسارات القنوات الرأسية باستخدام أربطة فيلكرو ناعمة؛ لا تشد أربطة الكابل بشدة أو تسحق الغلاف الخارجي PVC/LSZH.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
