تفاصيل المنتج

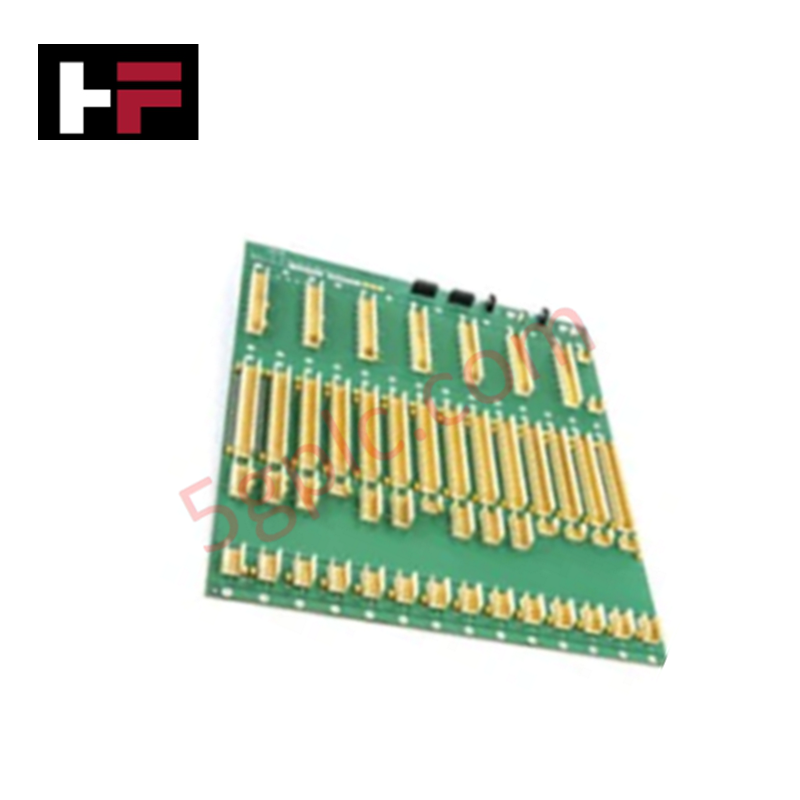

تعمل ABB BB512 3BUR980001R0001 كباص باكبلين أساسي BB512 يُستخدم لتركيب الوحدات المادية وتنفيذ الاتصال الإشاري عبر منصات S800 I/O.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | BB512 (معرف المنتج: 3BUR980001R0001) |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| الوزن | 2.93 كجم |
| الأبعاد | شكل رف قياسي 18SU |
| درجة حرارة التشغيل | 0 إلى +55 درجة مئوية (المعلمات الأساسية القياسية) |
| استهلاك الطاقة | مصفوفة توزيع مسار الباص الكهربائي السلبية |
| نوع المنتج | ملحقات نظام التحكم |
| تخصيص السعة | 18 وحدة فرعية (18SU) |
| النطاق البيئي | المنتج غير مشمول في نطاق WEEE |
شبكات Profinet / EtherNet/IP الحتمية وتوسيع كثافة I/O
تم تكوين محاذاة المسارات الهيكلية الداخلية للباكبلين BB512 لتمديد مجموعة العمود الفقري المحلية لـ ModuleBus. من خلال الحفاظ على مقاومة مسار كهربائي ثابتة عبر جميع تعيينات الفتحات الفيزيائية 18SU، تمنع البنية التحتية تلاشي الإشارة وتحافظ على سرعة اتصال باص الباكبلين أثناء تسلسل فحص I/O ذروة الأداء. عند الربط بواجهات الاتصال الميداني الأصلية التي تعمل على شبكات Profinet / EtherNet/IP الحتمية، يقوم الجهاز بتوجيه سجلات متوازية منفصلة وتماثلية بشكل متزامن. يضمن هذا الإعداد التوافق المباشر مع فلاش البرامج الثابتة لجميع وحدات S800 I/O المدخلة، داعماً توسيع كثافة I/O متعددة القنوات داخل خزانة الإنهاء.
الأسئلة المتكررة
س: هل يدعم مصفوفة الباكبلين BB512 الإدخال الحي الساخن لوحدات I/O النشطة؟
ج: نعم. يسمح تصميم الاتصال الميكانيكي والكهربائي لفتحات 18SU بتبديل وحدات S800 I/O الفردية أثناء تشغيل الباكبلين. ومع ذلك، لا يمكن إزالة وحدة واجهة الاتصال الميداني الرئيسية (FCI) أو قاعدة جزء الباكبلين الأساسي أثناء معالجة الحلقات المنطقية النشطة.
س: ما هي حدود استهلاك الطاقة السلبية لهذا التجميع الباكبلين؟
ج: يعمل BB512 كبورد توزيع باص كهربائي سلبي لا يحتوي على معالجات دقيقة أو منطق تبديل نشط. يستهلك 0 W داخلياً؛ ويُحدد إجمالي حمل التيار بواسطة استهلاك الطاقة التراكمي لوحدات I/O الفردية المدخلة في فتحات 18SU.
س: كيف يتم ضمان استمرارية سرعة اتصال باص الباكبلين عند ربط عدة تجميعات؟
ج: يستخدم اللوح منافذ موصل شريطية جانبية مخصصة لربط أجزاء الباكبلين المجاورة. تحافظ هذه الاتصالات على معلمات إنهاء الباص الداخلية المستمرة عبر امتدادات المجموعة لتقليل أخطاء انعكاس الإشارة.
إرشادات التثبيت الميداني
- إعادة محاذاة الهيكل الميكانيكي للغلاف: ثبت غلاف الباكبلين بإحكام على الإطار الهيكلي الداخلي للخزانة أو ألواح التثبيت باستخدام مثبتات صناعية قوية. يجب تدعيم الوزن الصافي 2.93 كجم بشكل صلب لتحييد اهتزازات الأرضية التشغيلية.
- تأريض الإطار منخفض المقاومة: تأكد من أن الألواح المعدنية الأرضية المدمجة في الجزء الخلفي من الباكبلين تلامس بوضوح قضيب الأرضي النحاسي المشترك للخزانة. الأرضية الصحيحة ضرورية لتحويل الضوضاء الكهروستاتيكية عالية التردد.
- حماية دبابيس الوحدات الفرعية: قم بمحاذاة كل وحدة S800 I/O عمودياً مع فتحات التوجيه قبل الضغط عليها في طرف واجهة 18SU. افحص كتلة الدبابيس للتأكد من عدم انحناء أي اتصال أثناء الإدخال.
- حدود التهوية الحرارية: اترك مسافة خلوص أساسية 50 مم فوق وتحت هيكل الباكبلين. يضمن هذا التباعد تدفق هواء حراري غير معيق للحفاظ على درجات الحرارة المحيطة ضمن حد التشغيل من 0 إلى +55 درجة مئوية.
