تفاصيل المنتج

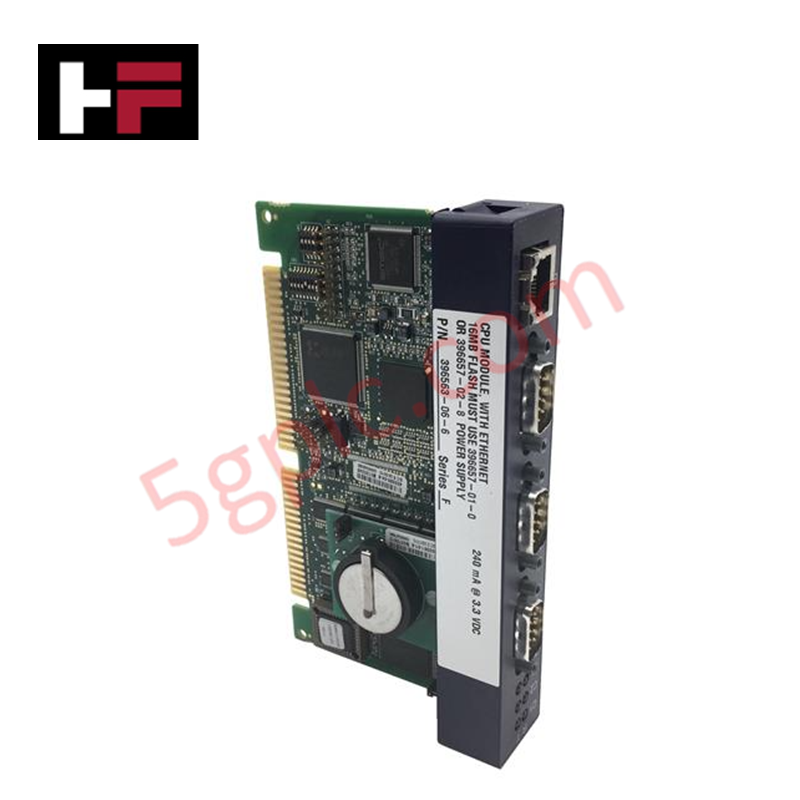

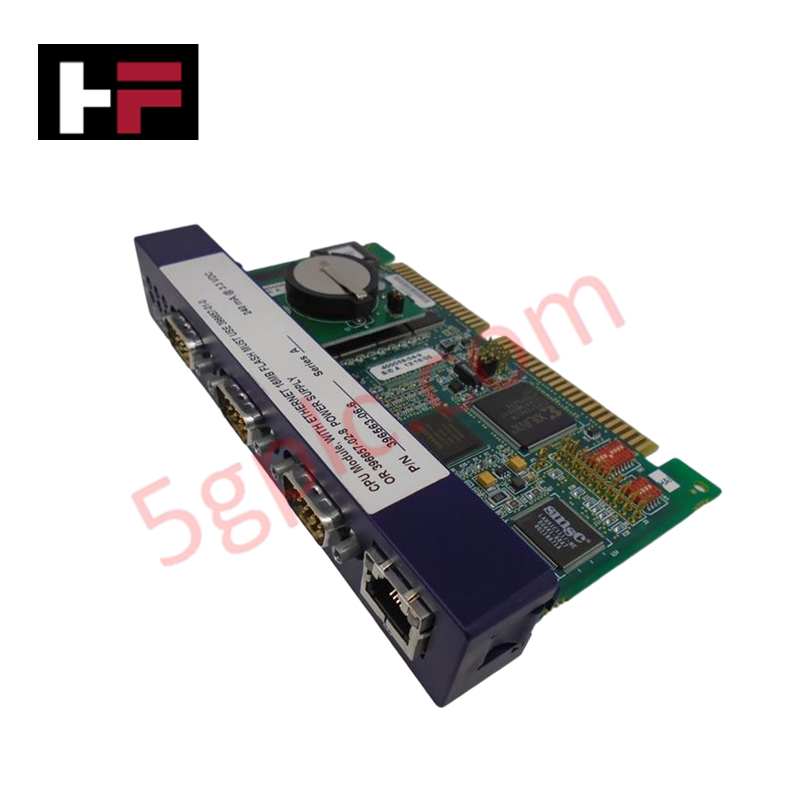

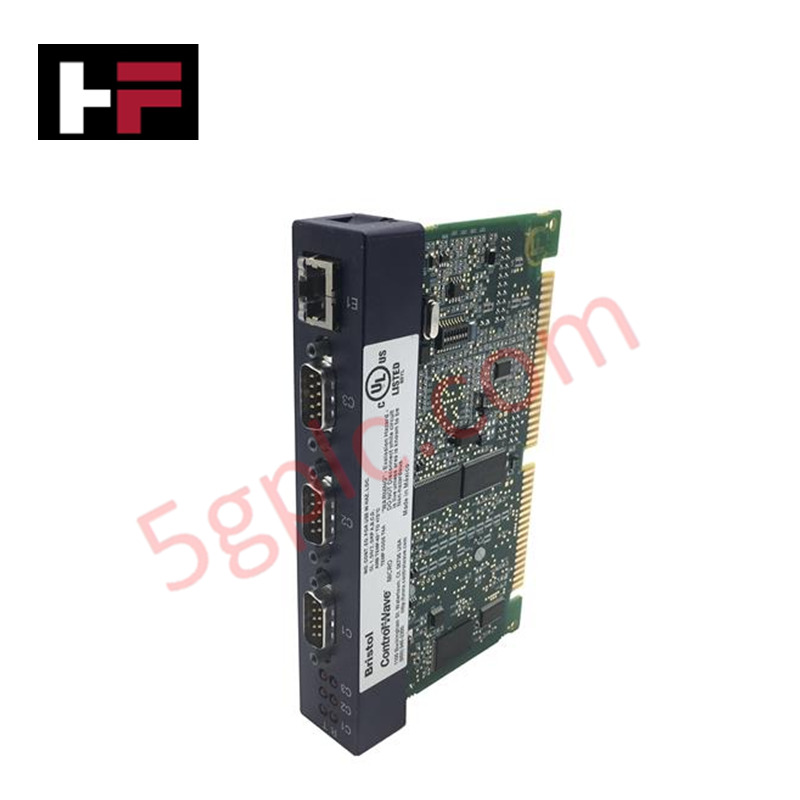

تعمل وحدة المعالجة المركزية Emerson 396563-06-6، المعروفة أيضًا باسم 396563-06-6، كمكون مادي مخصص لمعالجة المنطق المركزي وتوجيه اتصالات الإيثرنت ضمن منصات Bristol ControlWave Micro. تقوم هذه الوحدة الفرعية بتنفيذ التعليمات الرياضية، وتنسيق عمليات شبكة الإدخال/الإخراج الإقليمية، والحفاظ على روابط الاتصال عبر الشبكات المحلية المدمجة من خلال وصلات الوسائط الفيزيائية.
مواصفات الأجهزة
| المعلمة | المواصفة |
| النموذج | 396563-06-6 |
| العلامة التجارية | Emerson (Bristol) |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.26 رطل |
| الأبعاد | بصمة وحدة فتحة معيارية لمنصة ControlWave Micro |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
| استهلاك الطاقة | 240 مللي أمبير عند 3.3 فولت تيار مستمر |
| سرعة المعالج | 150 ميجاهرتز |
| سعة ذاكرة SRAM | 4 ميجابايت |
| سعة ذاكرة فلاش SDRAM | 16 ميجابايت فلاش |
| منافذ الاتصال | منفذ إيثرنت مدمج ومسارات تتبع الواجهة |
طوبولوجيا التحكم في العمليات والعزل بين القنوات
يعتمد التنفيذ الميكانيكي لهذه الوحدة المركزية بسرعة 150 ميجاهرتز على تخطيط منظم لإدارة معلمات النظام. تتضمن الوحدة طرق عزل داخلية بين القنوات مدمجة مباشرة في حافلات واجهة اللوحة الخلفية المحلية. تفصل هذه البنية تدفقات منطق المعالجة عالية التردد عن شبكات توزيع الطاقة الميدانية القياسية، مما يضمن أن فروق التأريض الكهربائية أو الأعطال العابرة التي تحدث عبر وصلات الحلقات الميدانية البعيدة لا تنتقل إلى وحدات تنفيذ المنطق الأساسية أو تعطل كتل تتبع بروتوكول حلقة HART 4-20 مللي أمبير.
الأسئلة المتكررة
س: هل تسمح وحدة المعالجة المركزية هذه بالإدخال الحي الساخن في الوقت الحقيقي عندما تكون اللوحة الخلفية نشطة؟
ج: لا. يجب فصل الطاقة عن مجموعة رف ControlWave Micro قبل سحب أو إدخال بطاقة المعالج لتجنب تلف حزم البيانات أو الضرر الكهربائي لمسارات منطق اللوحة الخلفية 3.3 فولت تيار مستمر.
س: كيف يتم توزيع تعريفات الذاكرة بين مكونات SRAM وFlash؟
ج: توفر بنية الأجهزة 4 ميجابايت من ذاكرة الوصول العشوائي الثابتة المتطايرة (SRAM) لقوائم تعليمات التشغيل وجداول البيانات المتغيرة، مدعومة بـ 16 ميجابايت من ذاكرة فلاش الديناميكية المتزامنة (SDRAM) لتخزين تكوينات البرامج الثابتة المحلية.
إرشادات التثبيت الميداني
-
ضوابط إدخال اللوحة الخلفية: ضع بطاقة المعالج في الفتحة الرئيسية المخصصة على لوحة حامل ControlWave Micro. ادفع البطاقة مباشرة إلى أدلة محاذاة الوحدة حتى تستقر موصلات اللوحة الخلفية بالكامل.
-
مصفوفة تأريض الدرع: أرضي جميع دروع كابلات اتصال الإيثرنت الخارجية عند نقطة دخول هيكل خزانة المحطات. حافظ على تخطيط تأريض بنقطة واحدة لمنع ضوضاء الوضع المشترك منخفضة التردد من تعطيل حلقات تعليمات المنطق.
-
معايير فصل الأسلاك: مرر جميع كابلات الاتصال وإشارات الواجهة داخل قنوات هيكلية مفصولة عن مسارات التيار المتردد عالية التيار بمسافة فيزيائية لا تقل عن 300 مم.
-
تدابير الحاوية البيئية: ثبت المعالج داخل حاوية صناعية مصنفة لتحمل معلمات الموقع المحيطة، مع التأكد من بقاء الرطوبة النسبية ضمن نافذة 5% إلى 95% بدون تكاثف لتجنب الأكسدة الطفيفة.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
