تفاصيل المنتج

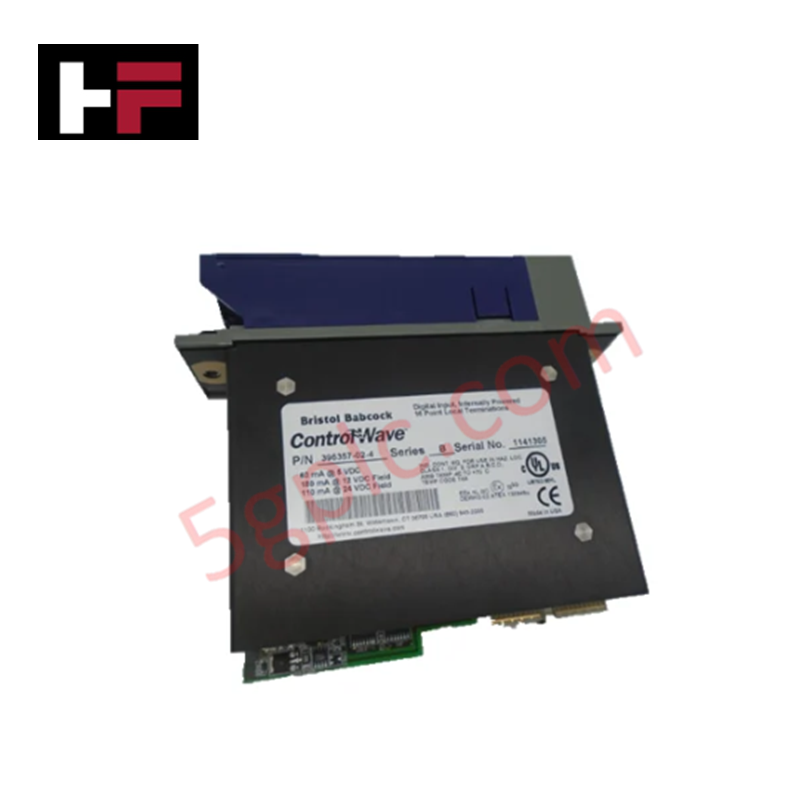

يعمل Emerson 396357-02-4، المُدرج أيضًا باسم وحدة الإدخال الرقمية 396357-02-4، كمكوّن عتادي مخصص لمعالجة إشارات المجال المنفصلة ضمن منصات PLC من ControlWave. تلتقط واجهة الوحدة تغيّرات الحالة من 16 مفتاحًا ميدانيًا مستقلًا، ومستشعرات تقارب، وملامسات جافة، وتحول حالات الملامسات الفيزيائية إلى بيانات بمستوى منطقي عبر ناقل التوصيل الخلفي للنظام.
المواصفات العتادية
| المعيار | المواصفة |
|---|---|
| الطراز | 396357-02-4 |
| العلامة التجارية | Emerson |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.88 كجم (1.95 رطل) |
| الأبعاد | حجم فتحة إدخال/إخراج ControlWave القياسي |
| درجة حرارة التشغيل | من -40 إلى +70 درجة مئوية |
| استهلاك الطاقة | يُزوَّد بالطاقة عبر ناقل التوصيل الخلفي للنظام |
| منصة النظام | بنية ControlWave PLC / RTU |
| نوع المنتج | وحدات الإدخال الرقمية |
| عدد القنوات | 16 قناة إدخال منفصلة |
| الفئة الفرعية | وحدات / رفوف PLC |
| واجهة التوصيل | كتل لولبية مدمجة لإنهاء التوصيلات محليًا |
| توافق السلسلة | سلسلة ControlWave A |
العزل بين القنوات والتكامل مع DCS
تتضمن بنية معالجة الإدخال عزلًا كهروضوئيًا بين القنوات عبر مسارات الإدخال المنفصلة الستة عشر جميعها، وذلك لقمع الارتفاعات العابرة ذات الجهد العالي في المجال وحلقات التأريض. وعند تشغيلها إلى جانب وحدات بروتوكول حلقات HART بتيار 4-20 mA على ناقل التوصيل الخلفي المشترك، تعزل دوائر الترشيح الداخلية اكتشاف الحالة الرقمية منخفضة الجهد عن خطوط الإشارات التناظرية. وتحافظ دوائر التعويض الدقيق للوصلة الباردة ومرشحات رفض الضوضاء على دقة توقيت الإشارة وتمنع تبدلات الحالة الزائفة الناتجة عن التداخل الكهرومغناطيسي الصناعي.
الأسئلة الشائعة
س: هل تتطلب وحدة 396357-02-4 مصدر طاقة ميدانيًا خارجيًا لاستشعار الملامسات؟
ج: نعم. تتطلب الوحدة مصدر جهد حلقة تيار مستمر خارجيًا مخصصًا لتمرير التيار عبر الملامسات الميدانية الجافة إلى قنوات الإدخال الستة عشر المعزولة كهروضوئيًا.
س: هل يمكن إدخال الوحدة في أي فتحة قياسية لرف إدخال/إخراج ControlWave؟
ج: يجب تركيب الوحدة في فتحة متوافقة بقاعدة ControlWave مخصصة لبطاقات الإدخال/الإخراج المنفصلة، مع ضمان التوافق الصحيح لمفتاح موصل ناقل التوصيل الخلفي.
س: كيف تعمل الإنهاءات المحلية في تجميعة وحدة 396357-02-4؟
ج: تُوصَّل موصلات المجال مباشرة بكتل التوصيل الطرفية المحلية المدمجة في التجميعة الأمامية، مما يلغي الحاجة إلى لوحات تفريع وسيطة خارجية.
إرشادات التركيب الميداني
- افصل طاقة ناقل التوصيل الخلفي للنظام وطاقة الحلقة الميدانية قبل إدخال وحدة الإدخال/الإخراج أو إزالتها.
- حاذِ حواف بطاقة الوحدة مع أدلة فتحة الهيكل المستهدفة داخل حاوية ControlWave.
- أدخل البطاقة بإحكام في موصل ناقل التوصيل الخلفي حتى تستقر مزاليج التثبيت العلوية والسفلية في مكانها.
- قشّر عازل الأسلاك الميدانية إلى الطول الموصى به وثبّت موصلات الإشارة في توصيلات الأطراف اللولبية الموجودة في الكتلة الأمامية.
- صِل تدريع الكابل بقضيب ناقل تأريض الغلاف النظامي المخصص لمنع التداخل الكهربائي ذي النمط المشترك.
- أعد تشغيل طاقة النظام وتحقق من أن مؤشرات LED للحالة تدل على تهيئة القنوات ومراقبة الحالة المنطقية بصورة صحيحة.
