تفاصيل المنتج

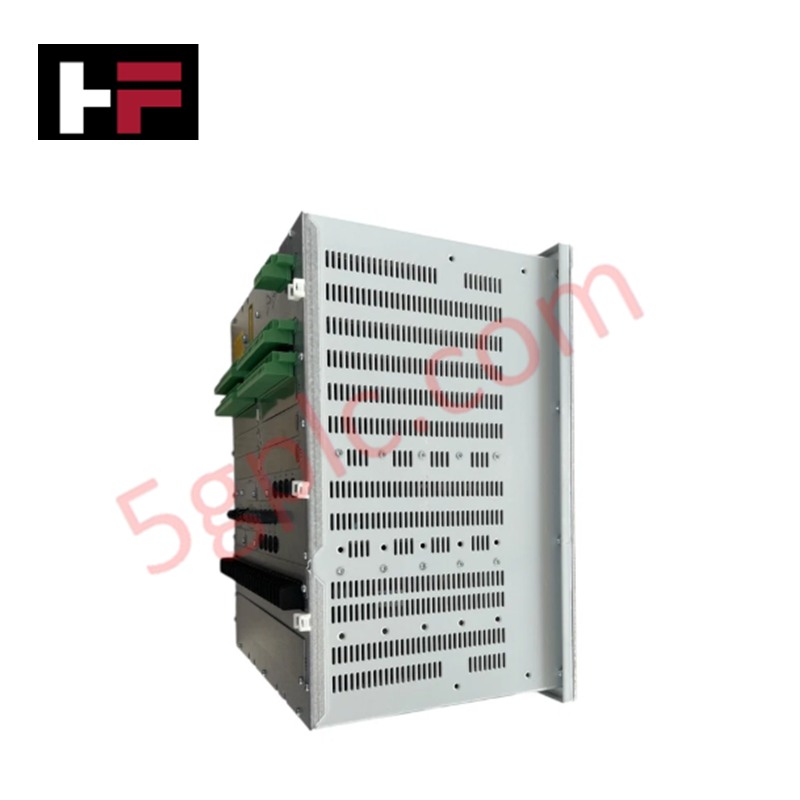

يعمل ABB 1MRK004810-KG كجهاز حماية رئيسي RED670 يُستخدم لتنفيذ الحماية التفاضلية الخطية المفصولة حسب الطور عبر منصات النقل ذات الجهد العالي والجهد العالي جداً. تقوم الأجهزة بمعالجة المتجهات الكهربائية متعددة الأطوار حتى حدود الميكروثانية لتشغيل حلقات فصل فيزيائية سريعة اختيارية لطور واحد وثلاثة أطوار في ترتيبات قواطع فردية.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| النموذج | 1MRK004810-KG (RED670 A32 الإصدار 1.1) |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| التطبيق الأساسي | الحماية التفاضلية الخطية المفصولة حسب الطور |
| تكوين التحكم | ترتيبات قاطع فردي |
| منطق الفصل | فصل اختياري لطور واحد وثلاثة أطوار |
| بروتوكولات الاتصال | IEC 61850-8-1، رسائل GOOSE، بروتوكولات SCADA |
| الحد الأدنى للطلب | قطعة واحدة |
| درجة حرارة التشغيل | -25 إلى +55 درجة مئوية (نطاق البيئة القياسي لمحطة التوزيع) |
| استهلاك الطاقة | يعتمد على حركة مرور منفذ الاتصال النشط وحمل ملف التتابع الخارجي |
| الأبعاد | شكل وحدة فرعية قياسية من سلسلة Relion 670 |
| الوزن | وزن تجميع الأجهزة للوحدة الفرعية القياسية |
أداء شبكات Profinet / EtherNet/IP الحتمية
للحفاظ على تتبع تفاضلي بمستوى الميكروثانية وتوجيه فوري لرسائل GOOSE الأفقية عبر حافلات الاتصال في المحطة، يقتصر محرك التنفيذ الداخلي على معلمات ثابتة مرتبطة برخص سرعة اتصال حافلة اللوحة الخلفية المحددة. تستخدم خصائص القناة حدود مقياس كثافة الإدخال/الإخراج الدقيقة لموازنة مراقبة الحالة الثنائية مع المتجهات التناظرية عالية الدقة للجهد والتيار. يتطلب تكامل النظام توافقًا مطلقًا في فلاش البرنامج الثابت بين قنوات الاتصال الضوئية الطرفية والهندسة المعمارية للمعالجة المركزية لتقليل تذبذب المعاملات أثناء أحداث عواصف الأعطال الثقيلة في الشبكة.
الأسئلة المتكررة
س: هل يمكن استخراج أو صيانة بطاقات 1MRK004810-KG الداخلية بينما حلقة طاقة المحطة المساعدة نشطة؟
ج: لا. يُمنع تبديل بطاقات المعالجة المنطقية الأساسية أو بطاقات القياس التناظرية الثانوية أثناء التشغيل. يجب فصل مصدر الطاقة المساعد وقصر جميع دوائر محولات التيار الثانوية خارجيًا قبل استخراج الوحدة فعليًا.
س: كيف يتعامل الوحدة مع عدم تطابق في معلمات فلاش البرنامج الثابت عند استبدال لوحة الاتصال؟
ج: يؤدي عدم تطابق البرنامج الثابت إلى تعطيل تزامن المعالجة عبر حافلة اللوحة الخلفية، مما يجبر الجهاز على الدخول في حالة عطل مقفلة ويمنع جميع دوائر الفصل الفيزيائية لطور واحد وثلاثة أطوار.
س: ما هي آليات العزل الفيزيائي التي تمنع التداخل الكهرومغناطيسي من اختراق نواة المعالجة؟
ج: يستخدم الهيكل حواجز عزل جلفانية وبصرية مخصصة على جميع المدخلات الثنائية والمخرجات الثنائية ومنافذ الاتصال لتصفية الضوضاء عالية التردد الناتجة عن عمليات الفصل ذات الجهد العالي جداً.
إرشادات التركيب الميداني
- بروتوكول تأريض إطار الوحدة الفرعية: قم بتأمين جديلة تأريض نحاسية منخفضة المقاومة من مسمار الأرضي الخلفي للهيكل مباشرة إلى شريط التأريض الرئيسي للوحة المحطة. تأكد من إزالة أي طبقات طلاء أو أكاسيد من سطح الربط.
- تداخل محولات التيار الثانوية: تحقق من أن جميع خطوط استشعار التيار النشطة تمر عبر كتل طرفية من نوع القصر. لا تفتح دائرة خط محول التيار الحي أثناء تعديلات النظام الفعلية.
- الفصل الفيزيائي لمسارات الشبكة: وجه جميع خطوط الألياف البصرية وشبكات الأسلاك الملتوية عبر مسارات كابلات مخصصة مفصولة عن دوائر التحكم المتوازية ذات الجهد العالي وملفات فصل القواطع لمنع الاقتران الحثي.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
