تفاصيل المنتج

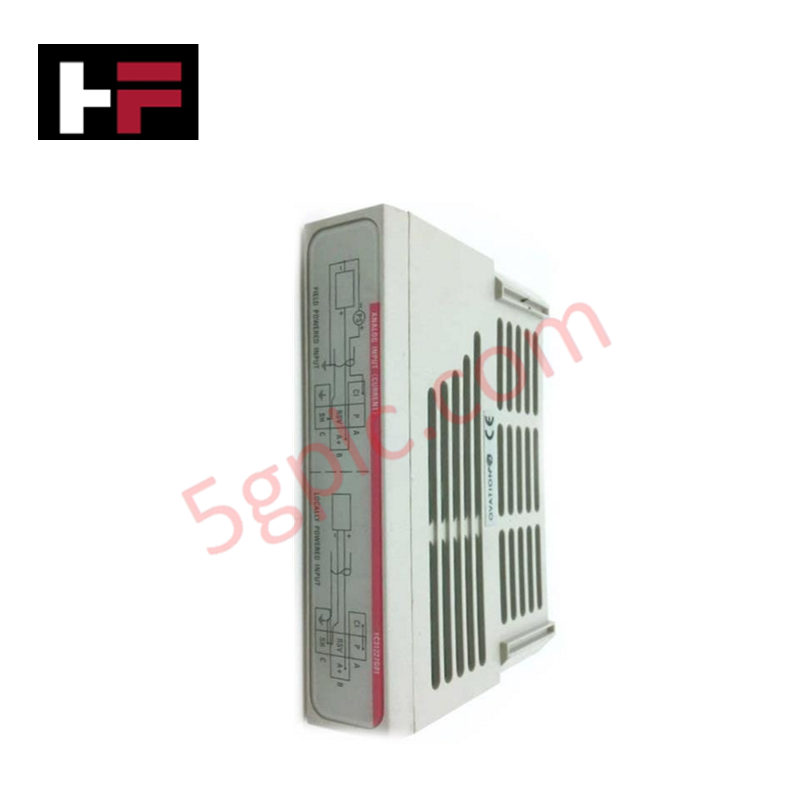

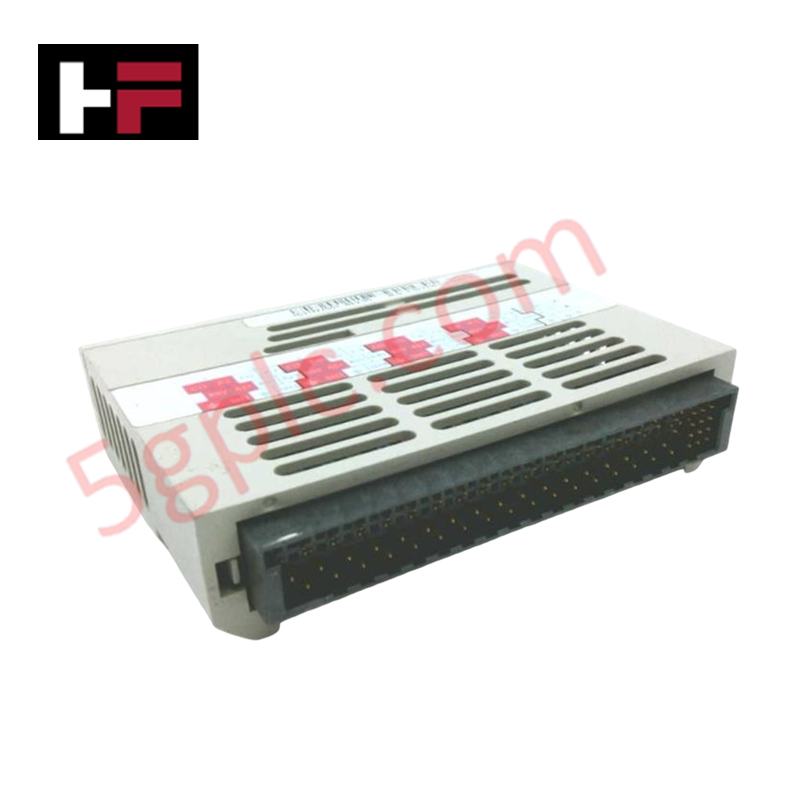

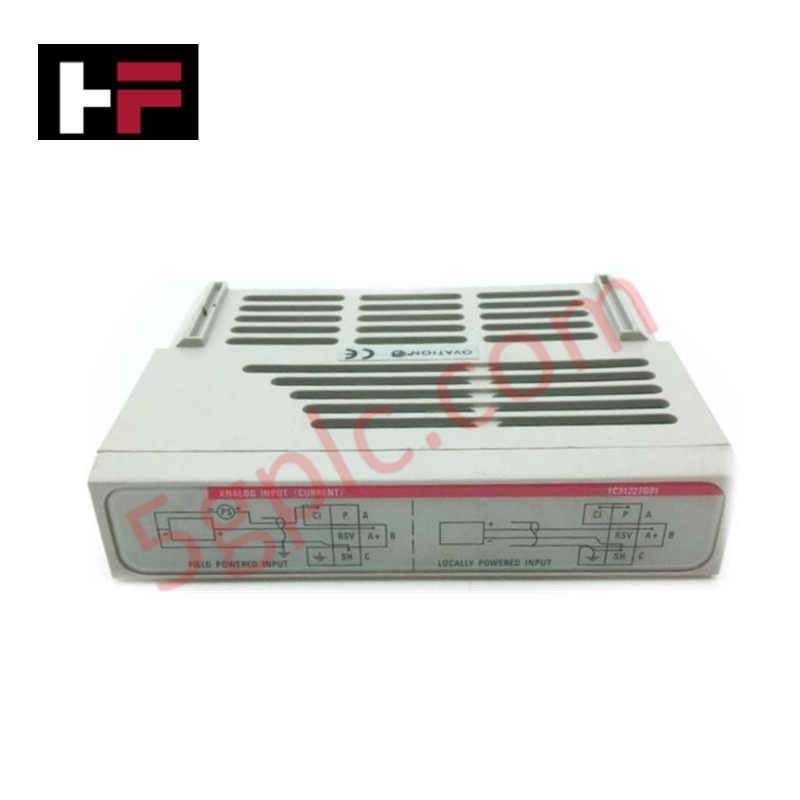

مصمم لتكييف الإشارات عالية الكثافة في أنظمة التحكم الموزعة Ovation، يوفر Emerson 1C31227G01 (1C31227G01 وحدة الإدخال التناظرية PMOD) تنفيذًا مباشرًا لاكتساب الإشارات التناظرية من 8 قنوات بدقة 14 بت.
المواصفات الفنية
| المعامل | المواصفة |
|---|---|
| النموذج | 1C31227G01 |
| العلامة التجارية | Emerson |
| الأصل | محدد من قبل الشركة المصنعة |
| الوزن | وزن يعتمد على النظام |
| الأبعاد | شكل قياسي لوحدة PMOD |
| درجة حرارة التشغيل | نطاق قياسي صناعي |
| استهلاك الطاقة | 5 W |
| قنوات الإدخال | 8 قنوات |
| دقة الإشارة | ±0.1 % من المدى الكامل |
بروتوكول حلقة HART 4-20 mA
تسهل وحدة 1C31227G01 اكتساب متغيرات العمليات التناظرية من خلال مدخلات قابلة للتكوين، تدعم إشارات 4-20 mA أو 0-10 V. تضمن بنية الوحدة عزل القناة عن الأخرى، مما يحافظ على سلامة الإشارة ويمنع انتشار الضوضاء ذات الوضع المشترك في بيئات التحكم متعددة الحلقات. يتم تحويل البيانات عبر محول تماثلي إلى رقمي بدقة 14 بت، مما يوفر الدقة المطلوبة للتحكم المستقر في الحلقة. يمكن تكوين المدخلات ميدانيًا لتكون 0-5 V، 1-5 V، أو 4-20 mA، مع قدرة على نطاق إدخال أقصى ±20 mA. تم دمج منطق تعويض الوصلة الباردة (CJC) لضمان دقة على مستوى النظام عند التفاعل مع أنواع إشارات الأجهزة المختلفة.
الأسئلة المتكررة
س: هل يمكن تبديل وحدة 1C31227G01 أثناء تشغيل نظام Ovation؟
ج: تدعم الوحدة عمليات التبديل الساخن داخل هيكل الإدخال/الإخراج الموصل بالطاقة. لضمان استقرار النظام، يجب تعطيل نقاط الإدخال/الإخراج المتأثرة في برنامج الهندسة قبل الإزالة الفعلية لمنع انتشار بيانات العمليات غير الصالحة.
س: كيف يتم تعديل تكوين نطاق الإدخال؟
ج: يتم إدارة مقياس الإشارة وتكوينها عبر برنامج محطة عمل الهندسة Ovation، الذي يتواصل مع الوحدة عبر ناقل اللوحة الخلفية لضبط المقاومة الداخلية والكسب لكل قناة.
إرشادات التثبيت الميداني
- تأكد من إيقاف تشغيل فتحة الإدخال/الإخراج وتعطيلها قبل تركيب الوحدة.
- قم بمحاذاة وحدة PMOD مع قضبان توجيه موصل اللوحة الخلفية واضغط بثبات حتى تثبت الوحدة بالكامل.
- قم بإنهاء توصيلات الكابلات إلى كتلة المحطات المقابلة، مع التأكد من القطبية الصحيحة والاتصالات الآمنة لتقليل تغيرات مقاومة الحلقة.
- مرر أسلاك الإشارة عبر قنوات كابلات غير معدنية مخصصة، مع الحفاظ على فصلها عن خطوط التيار المتردد عالية الجهد لتقليل التداخل الكهرومغناطيسي (EMI).
- تحقق من حالة التشغيل عبر مؤشرات لوحة الوحدة وتأكد من دقة إشارة الإدخال مقابل القيم المرجعية عبر وحدة تحكم التشخيص.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
