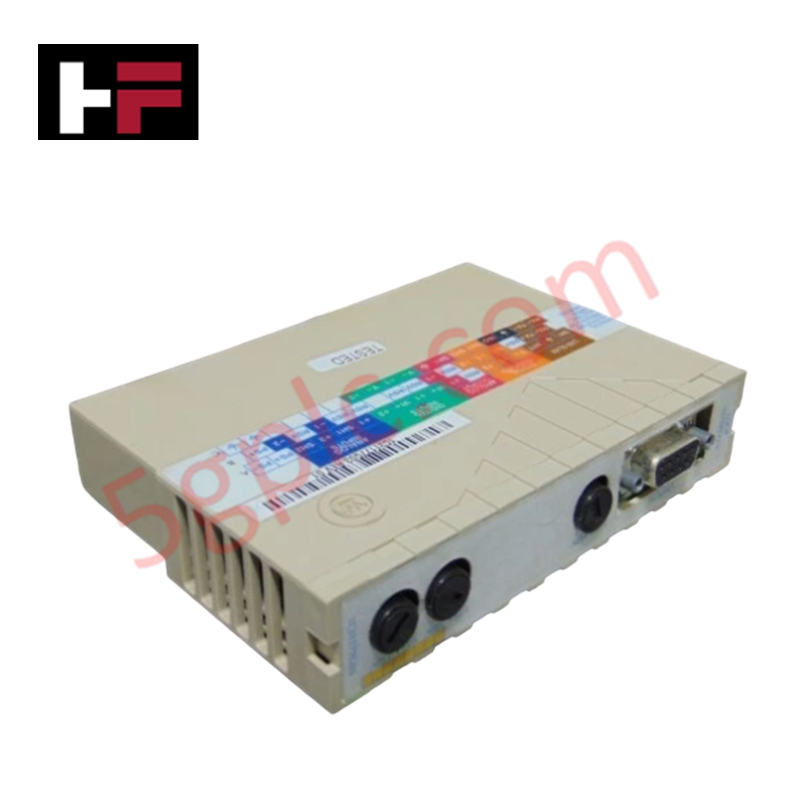

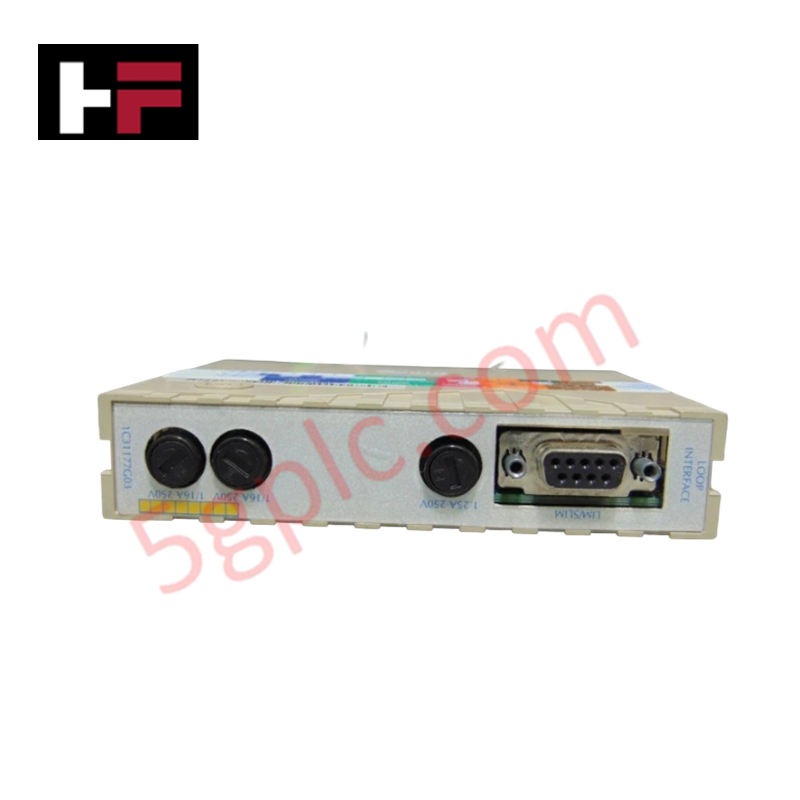

وحدة واجهة الحلقة 1C31177G03 | ويستنجهاوس إيمرسون

يعمل وستينغهاوس إيمرسون 1C31177G03، المعروف أيضًا باسم 1C31177G03 وحدة واجهة الحلقة، كمكون مادي مخصص لتكييف الإشارة ثنائي الاتجاه وتنظيم تيار الحلقة داخل أنظمة التحكم Ovation. تسهل الوحدة الواجهة بين أجهزة القياس الميدانية ووحدة التحكم، مما يوفر معالجة عالية السرعة للمتغيرات العملية المعتمدة على التيار.

المواصفات المادية

بروتوكول الحلقة وعزل الإشارة

تم تصميم 1C31177G03 لدعم تكامل بروتوكول حلقة HART 4-20 مللي أمبير، مما يتيح اتصالًا سلسًا بين الأجهزة الميدانية الذكية ونظام التحكم الموزع (DCS). تستخدم كل من القنوات الأربع عزلًا بين القنوات لمنع التداخل الكهربائي وانتشار حلقات الأرض، مما يحافظ على سلامة الإشارة أثناء نقل البيانات. يضمن التصميم تنظيمًا دقيقًا لتيار الحلقة، مما يسمح بمراقبة متغيرات العملية بشكل مستمر والتحكم في المشغلات داخل شبكة Ovation.

الأسئلة المتكررة (FAQ)

س: هل يدعم 1C31177G03 التبديل الساخن تحت حمل كامل؟

ج: نعم، تدعم الوحدة خاصية التبديل الساخن، مما يسمح بإزالتها وإدخالها في الرف دون الحاجة لإيقاف النظام أو تعطيل عمل الوحدات المجاورة.

س: هل هناك متطلبات تركيب محددة لتكوين التثبيت على سكة DIN؟

ج: تم تصميم الوحدة لتركيب قياسي على سكة DIN؛ تأكد من تأريض السكة إلى اللوحة الخلفية للخزانة لتسهيل تأريض الهيكل وتقليل التعرض للتداخل الكهرومغناطيسي.

إرشادات التركيب الميداني

1. تأكد من أن جهد إمداد 24 فولت تيار مستمر ضمن الحدود التشغيلية قبل توصيل الوحدة باللوحة الخلفية.
2. ثبت الوحدة على سكة DIN باستخدام مشابك التثبيت المدمجة؛ تحقق من تثبيت الوحدة بإحكام لضمان الاستقرار الميكانيكي في بيئات الاهتزاز العالي.
3. قم بإنهاء توصيلات الأسلاك الميدانية إلى موصل الواجهة، مع التأكد من أن جميع أسلاك الإشارة محمية لتقليل التقاط الضوضاء.
4. تحقق من تكوين القنوات في برنامج Ovation لمطابقة توصيلات الحلقة الفعلية (نطاق التيار -40 مللي أمبير إلى +40 مللي أمبير).
5. قم بإجراء فحص الحلقة لكل قناة للتحقق من دقة 0.01 مللي أمبير قبل تشغيل الوحدة في حلقات التحكم النشطة.
