تفاصيل المنتج

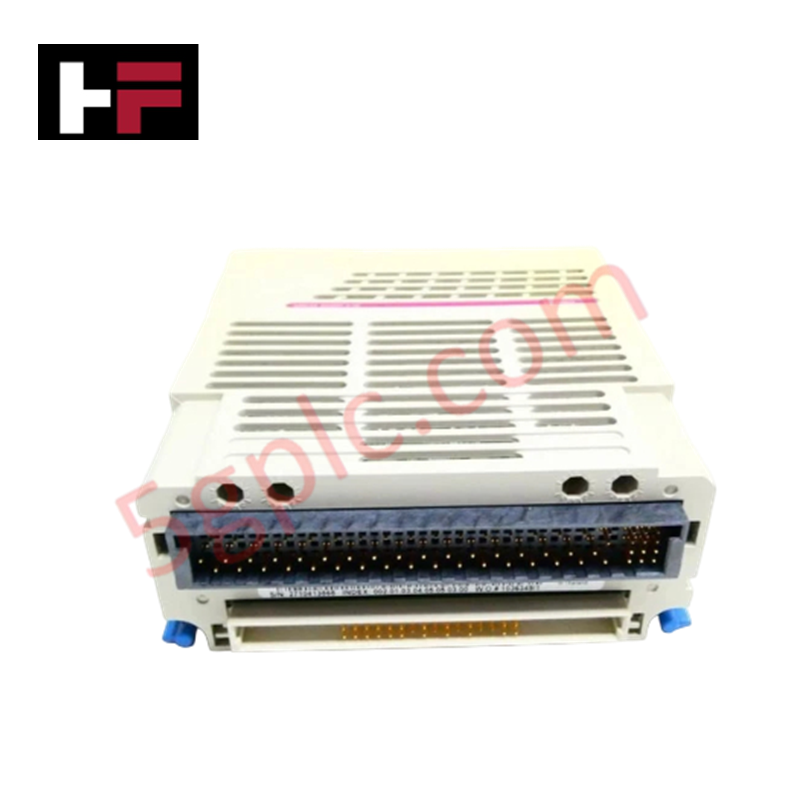

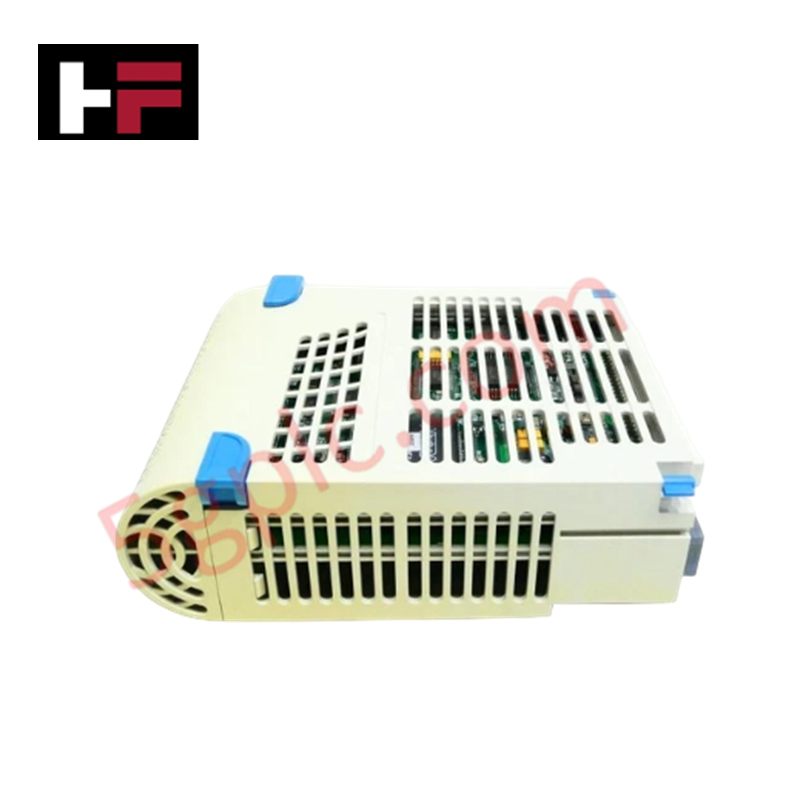

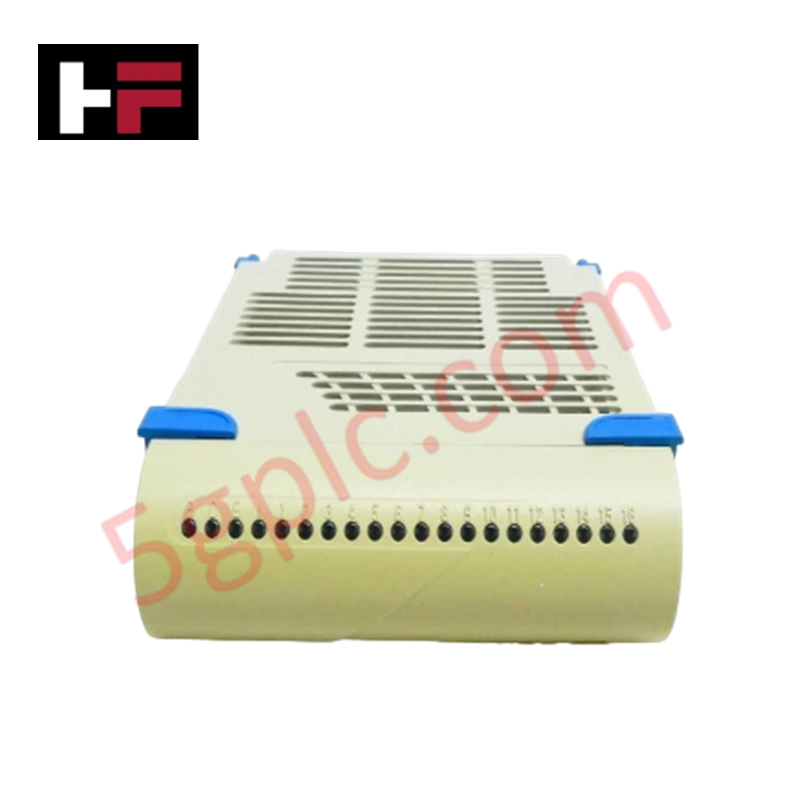

مُكوَّن لتوزيع إشارة الجهد في أنظمة التحكم الموزعة Ovation، يوفر Emerson 1C31129G01 (1C31129G01 وحدة الإخراج التناظرية) تنفيذًا كهربائيًا مباشرًا للإشارات التناظرية من 0-5 فولت تيار مستمر. تعمل الوحدة كواجهة رئيسية لنقل أوامر التحكم من وحدة التحكم بالنظام إلى أجهزة القياس الطرفية والأجهزة المحيطية الخارجية.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | 1C31129G01 |
| العلامة التجارية | Emerson |
| المنشأ | الولايات المتحدة |
| الوزن | 0.3 كجم |
| الأبعاد | 12.1 سم × 5.4 سم × 14 سم |
| درجة حرارة التشغيل | -40 إلى 70 درجة مئوية |
| استهلاك الطاقة | 24 فولت تيار مستمر |
| نوع الإخراج | 0-5 فولت تيار مستمر |
الاتصال والعزل في التحكم بالعمليات
تدمج وحدة 1C31129G01 عزلًا بين القنوات للحفاظ على سلامة الإشارة في بيئات كهربائية معقدة. من خلال الفصل الجلفاني لكل مسار إخراج، تمنع الوحدة حدوث دوائر أرضية وانتشار الضوضاء ذات الوضع المشترك، مما يضمن بقاء إشارات الأوامر 0-5 فولت ضمن حدود الخطية المحددة. يسمح هذا التصميم بتشغيل مستقر عند التفاعل مع أحمال ميدانية متنوعة قد تعمل عند جهد مرجعي مختلف داخل بنية نظام التحكم الموزع (DCS).
الأسئلة المتكررة (FAQ)
س: هل تدعم وحدة 1C31129G01 التبديل الساخن داخل رف الإدخال/الإخراج Ovation؟
ج: نعم، تم تصميم الوحدة لدعم التبديل الساخن؛ ومع ذلك، تأكد من أن منطق وحدة التحكم في حالة محكومة وأن طاقة الحقل الخارجية مُدارة لمنع حدوث ارتفاعات مفاجئة في جهد الإخراج أثناء إدخال أو إزالة الوحدة.
س: هل هذه الوحدة متوافقة مع بروتوكول HART للاتصال؟
ج: تم تحسين الوحدة للإخراج الثابت 0-5 فولت تيار مستمر؛ تحقق من إصدار البرنامج الثابت الخاص بـ Ovation للتأكد من التوافق مع أجهزة الحقل المدعومة ببروتوكول HART إذا كان تبادل بيانات التشخيص ثنائي الاتجاه مطلوبًا.
إرشادات تركيب الوحدة في الموقع
- افحص موصل اللوحة الخلفية للتأكد من خلوه من الأوساخ أو الدبابيس المنحنية قبل تركيب الوحدة لضمان اتصال كهربائي عالي الجودة.
- قم بمحاذاة الوحدة مع قضبان التوجيه في الهيكل وادفعها بقوة حتى يتم تفعيل آلية القفل لمنع الارتخاء تحت ظروف الاهتزاز الصناعية.
- قم بإنهاء توصيلات إشارات الحقل عند كتلة المحطات، مستخدمًا كابلات ملتوية مزدوجة مع درع لحماية إشارة 0-5 فولت من التداخل الكهرومغناطيسي والتداخل الراديوي.
- وصل درين الدرع الكابلي إلى حافلة التأريض في الخزانة عند نقطة واحدة لتقليل دوائر الأرض.
- قم بإجراء فحص جهد متعدد النقاط عند كتلة المحطات باستخدام مقياس متعدد رقمي عالي المقاومة للتأكد من دقة المعايرة قبل التوصيل بالمشغل النهائي في الحقل.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
الدليل التقني ودليل الشراء
إتقان تمييز الأسلاك في الأتمتة الصناعية: أهمية الأطراف المعدنية وترقيم الأسلاك المتقاطع
يشكّل وضع العلامات المناسبة على الأسلاك أساسًا لتركيب أنظمة التحكم بشكل موثوق وصيانتها على المدى الطويل. ففي بيئات الأتمتة الصناعية المعقدة، يُنهي الفنيون أطراف آلاف الموصلات داخل لوحات التحكم ورفوف التوصيل وصناديق التوصيل الميدانية. وتُستخدم الفيرولات كعلامات على شكل أكمام أنبوبية منفردة تُركّب على الموصلات قبل إنهاء التوصيل النهائي. وبينما اعتمد الفنيون تاريخيًا على حلقات حروف منفردة مطبوعة مسبقًا، يستخدم مُصنّعو لوحات التحكم الحديثة آلات آلية لطباعة الفيرولات. وتُنتج هذه الطابعات بالنقل الحراري بطاقات متينة أحادية الكمّ منكمشة بالحرارة، مطابقة مباشرةً لمخططات الأسلاك المعتمدة، ما يسرّع سير عمل تجميع الخزائن بشكل ملحوظ.
فهم خزائن التوصيل في أنظمة الأتمتة والتحكم الصناعي
تُعدّ خزائن التوصيل نقطة الربط المحورية بين أجهزة القياس الميدانية ووحدات المعالجة المركزية. ففي البُنى الكبيرة لأنظمة التحكم الموزعة (DCS) ووحدات التحكم المنطقية القابلة للبرمجة (PLC)، تمتد مئات الكابلات الميدانية متعددة الأزواج من صناديق التوصيل المحلية إلى غرفة أجهزة القياس المركزية. وتضم خزانة التوصيل كتل أطراف ميدانية، ومانعات زيادة التيار، وحواجز عزل للسلامة الجوهرية، ومرحّلات وسيطة. ومن خلال فصل نهايات الأسلاك الميدانية عن مكونات المعالجة الحساسة، يحمي المهندسون اللوحات الخلفية باهظة الثمن لوحدات التحكم من الجهود العابرة العالية. ونتيجة لذلك، يسهم هذا الفصل المعياري في تبسيط إجراءات الصيانة بدرجة كبيرة وتسهيل توسيع النظام.
أفضل الممارسات الأساسية لتوصيل وتركيب وحدات التحكم المنطقية القابلة للبرمجة (PLC) في الأتمتة الصناعية
يبدأ التنفيذ الناجح لنظام التحكم بمراجعة مستندات الشركة المصنّعة الفنية مراجعة شاملة. تتميز وحدات التحكم من علامات تجارية كبرى مثل Allen-Bradley وSiemens وSchneider Electric بتصميمات أطراف توصيل فريدة. يجب على المهندسين التحقق من متطلبات الجهد قبل توصيل كابلات الطاقة لتجنب إلحاق أضرار جسيمة بالمعدات. تتطلب توصيلات الخط القياسية الالتزام الصارم باللوائح الكهربائية الإقليمية والترميز اللوني المناسب للأسلاك. علاوة على ذلك، ينبغي لمنفذي اللوحات الحرص دائمًا على إنشاء وصلة تأريض متينة منخفضة الممانعة باستخدام موصل نحاسي قياس 16 AWG على الأقل، موصول مباشرة بشبكة التأريض الرئيسية للمنشأة.
