1756-IB16ISOE | ألين-برادلي | كنترول لوغكس | وحدة إدخال معزولة للتيار المستمر مع تسجيل الأحداث الزمنية

وصف المنتج

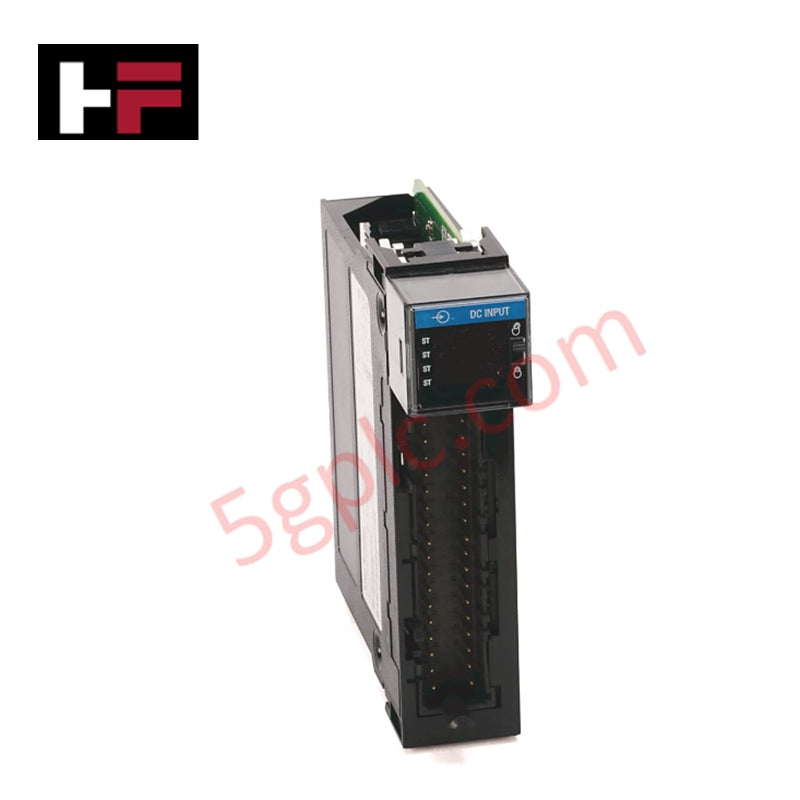

يُعد Allen-Bradley 1756-IB16ISOE وحدة إدخال رقمية من نوع ControlLogix مصممة لتطبيقات تسلسل الأحداث (SOE). توفر 16 مدخلاً تيار مستمر معزولًا بشكل فردي، مما يتيح التقاط الأحداث بدقة مع استجابة عالية السرعة. تدعم الوحدة تكوينات كل من السحب والتزويد، مما يجعلها متعددة الاستخدامات لأنظمة المراقبة والتحكم الصناعية.

المواصفات الفنية

• الشركة المصنعة: Allen-Bradley

• خط الإنتاج: ControlLogix

• رقم القطعة: 1756-IB16ISOE

• الفئة: وحدات التحكم المنطقية المبرمجة (PLC)

• الوزن: 0.44 رطل (0.20 كجم)

• نوع الوحدة: وحدة إدخال تيار مستمر رقمية معزولة (SOE)

• المدخلات: 16 قناة معزولة

• نطاق جهد الإدخال: 24–48 فولت تيار مستمر (سحب/تزويد)

• نطاق جهد التشغيل: 10–55 فولت تيار مستمر

• زمن تأخير الإدخال: 50 ميكروثانية + زمن فلترة قابل للاختيار

• التيار التشغيلي الأدنى: 5.5 مللي أمبير عند 55 فولت تيار مستمر

• التيار التشغيلي الأقصى: 2 مللي أمبير عند 10 فولت تيار مستمر

• تيار الحالة المغلقة (الأقصى): 1.5 مللي أمبير

• استهلاك الطاقة: 5.5 واط عند 60 درجة مئوية

• سحب التيار من اللوحة الخلفية:

• 275 مللي أمبير عند 5 فولت تيار مستمر

• 2 مللي أمبير عند 24 فولت تيار مستمر

• كتل التوصيل الطرفية: 1756-TBCH، 1756-TBS6H (قابلة للإزالة)

• جهد العزل: 75 فولت مستمر؛ مختبرة عند 1200 فولت تيار متردد لمدة ثانيتين

الميزات

• التقاط الأحداث بسرعة عالية مع استجابة 50 ميكروثانية

• مدخلات معزولة بشكل فردي لتحسين الموثوقية

• دعم تكوينات الأسلاك لكل من السحب والتزويد

• مصمم لمراقبة تسلسل الأحداث في التطبيقات الحرجة

• متوافق مع كتل التوصيل الطرفية القابلة للإزالة لتبسيط التوصيل

سيناريوهات الاستخدام

• مراقبة نظام الطاقة: التقاط الأحداث للكشف عن الأعطال وتسجيلها

• الأتمتة الصناعية: تتبع دقيق للمدخلات لأنظمة السلامة والتحكم

• البنية التحتية الحرجة: تسجيل تسلسل الأحداث في شبكات الطاقة والمرافق

الأسئلة الشائعة

• س: كم عدد المدخلات التي يوفرها 1756-IB16ISOE؟  ج: ستة عشر مدخلاً معزولًا بشكل فردي للتيار المستمر.

• س: ما هو زمن تأخير الإدخال؟  ج: 50 ميكروثانية بالإضافة إلى زمن فلترة قابل للاختيار.

• س: ما هي كتل التوصيل الطرفية المتوافقة؟  ج: 1756-TBCH و1756-TBS6H.

• س: ما هو جهد العزل المدعوم؟  ج: 75 فولت مستمر، مختبر عند 1200 فولت تيار متردد لمدة ثانيتين.

• س: كيف يقارن هذا بـ 1756-IB16؟  ج: يوفر 1756-IB16ISOE مدخلات معزولة ووظيفة تسلسل الأحداث، بينما 1756-IB16 هو وحدة إدخال تيار مستمر عادية بدون تسلسل الأحداث.
