تفاصيل المنتج

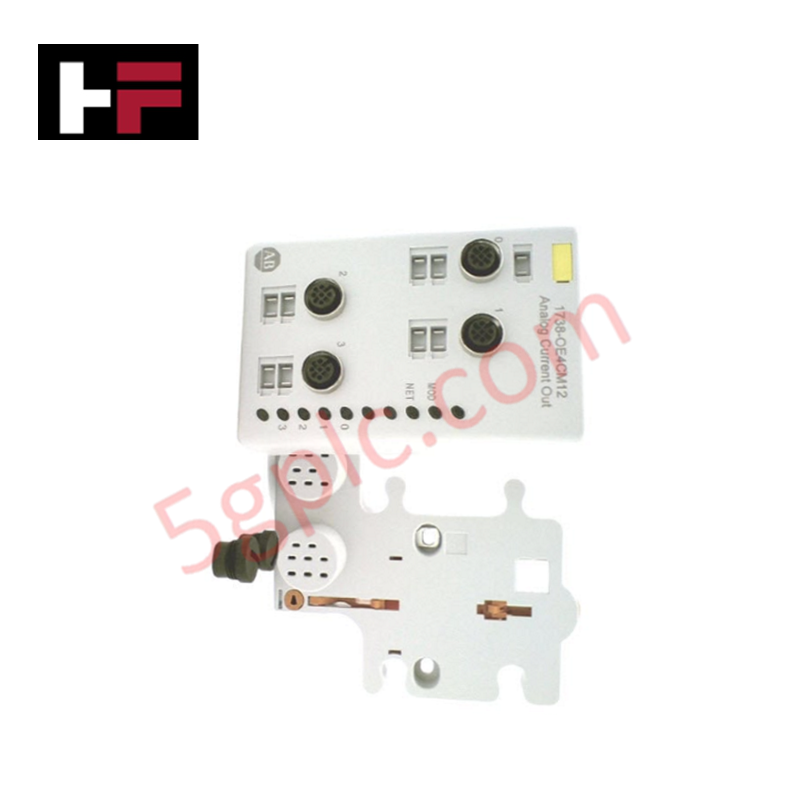

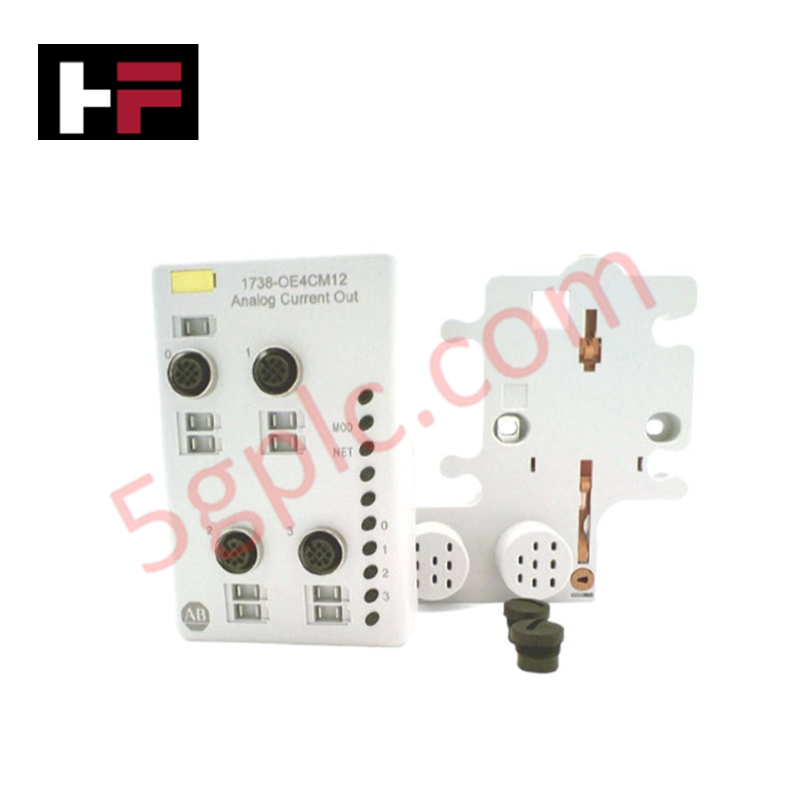

مُكوّن للتحكم التناظري الموزع في بيئات على الآلة، يوفر Allen-Bradley 1738-OE4CM12 (1738-OE4CM12 وحدة الإخراج التناظرية) تنفيذًا مباشرًا ماديًا/كهربائيًا لإشارات الإخراج القائمة على التيار ذات النقاط الأربع ضمن أنظمة ArmorPoint I/O.
المواصفات الفنية
| المعامل | المواصفة |
|---|---|
| النموذج | 1738-OE4CM12 |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.42 كجم |
| نوع الإخراج | 4 مخارج تيار |
| الاتصال | موصل M12 للإدخال/الإخراج |
شبكات Profinet / EtherNet/IP الحتمية
تم تصميم 1738-OE4CM12 للنشر في البنى التي تستخدم شبكات EtherNet/IP الحتمية، مما يتيح أداءً قويًا للتحكم التناظري على مستوى الآلة. تسهل هذه الوحدة توسيع كثافة الإدخال/الإخراج بكفاءة من خلال دعم توزيع الإخراج التناظري اللامركزي، مما يقلل من طول كابلات الحماية الطويلة التي تعود إلى خزانة التحكم الرئيسية. يتم الحفاظ على توافق تحديث البرنامج الثابت من خلال بيئة وحدة تحكم Logix، مما يضمن سلوكًا ثابتًا لإشارات الإخراج وتقرير التشخيص. يسمح التوقيت الحتمي للوحدة بالتحكم الدقيق في محركات السرعة المتغيرة، والصمامات النسبية، أو غيرها من المشغلات التي يتم التحكم بها بالتيار والمُدمجة ضمن شبكة التحكم.
الأسئلة المتكررة
س: هل تدعم الوحدة التبديل الساخن أثناء التشغيل؟
ج: تم تصميم الوحدة للتركيب على الآلة؛ ومع ذلك، يجب تقييد فصل أو توصيل كابلات الإدخال/الإخراج M12 أثناء التشغيل لحالات الصيانة فقط، مع ضمان أن تكون منطق النظام في حالة آمنة لمنع حدوث تقلبات غير متوقعة في الإخراج.
س: هل توفر الوحدة عزلًا خارجيًا بين القنوات؟
ج: توفر الوحدة عزلًا كهربائيًا قياسيًا كما هو محدد في مواصفات ArmorPoint؛ ومع ذلك، يجب على المستخدمين إجراء تحليل الحلقة للدوائر التناظرية الحساسة للأرض لمنع تداخل حلقات الأرض المحتملة.
إرشادات التركيب الميداني
- ثبت الوحدة مباشرة على إطار الآلة باستخدام نقاط التثبيت المدمجة، مع التأكد من ربط الهيكل بأرضية كهربائية صلبة.
- وصل مصدر طاقة 24 فولت تيار مستمر وأجهزة الإخراج التناظرية باستخدام أطقم كابلات M12 القياسية؛ تحقق من ترتيب الدبابيس مقابل وثائق الوحدة لتجنب حدوث دوائر قصيرة بين الإشارة والطاقة.
- تأكد من تغطية جميع منافذ M12 غير المستخدمة للحفاظ على تصنيف الحماية IP وحماية الإلكترونيات الداخلية من الرطوبة والحطام الموصل.
- مرر كابلات الإخراج عبر مواسير أو صواني كابلات مؤرضة بشكل صحيح لتقليل التداخل الكهرومغناطيسي من خطوط الطاقة عالية الجهد أو مخرجات محولات التردد.
- تحقق من مقياس الإشارة الإخراجية وتكوينها ضمن إعدادات مشروع PLC لضمان تطابق خرج التيار مع نطاق الجهاز المتحكم به بشكل صحيح.
- افحص دوريًا جميع وصلات موصلات M12 للتأكد من إحكامها وخلوها من علامات التآكل، وطبق شحم عازل إذا كانت الوحدة تعمل في بيئات رطبة أو صناعية قاسية.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
