تفاصيل المنتج

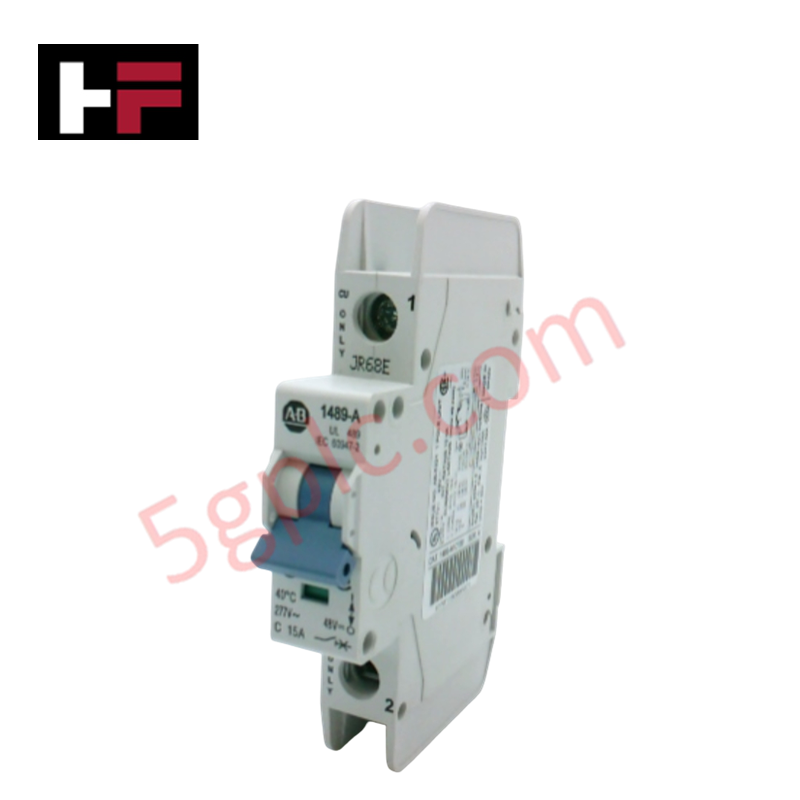

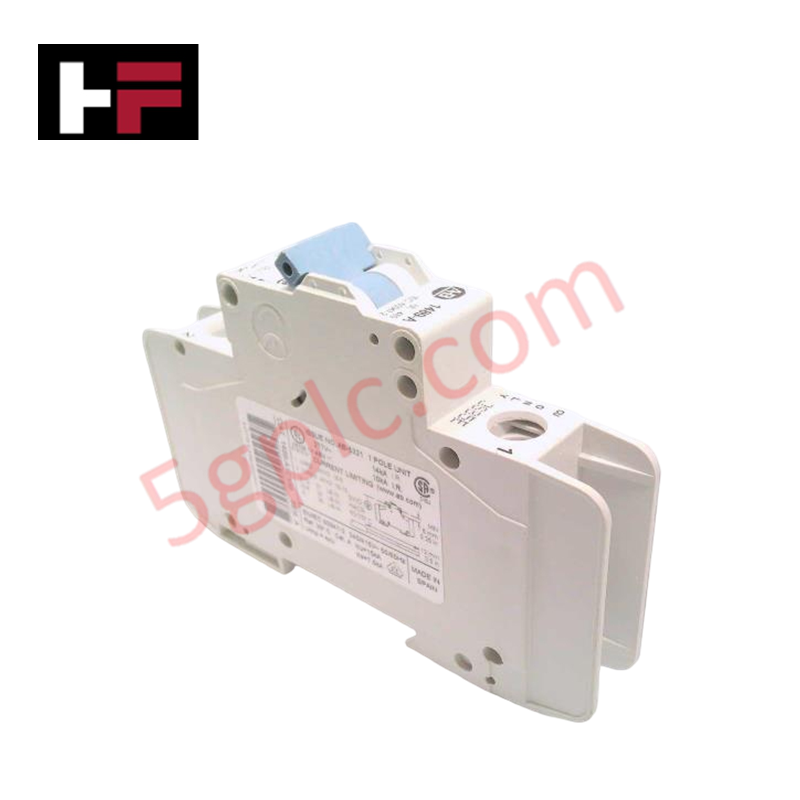

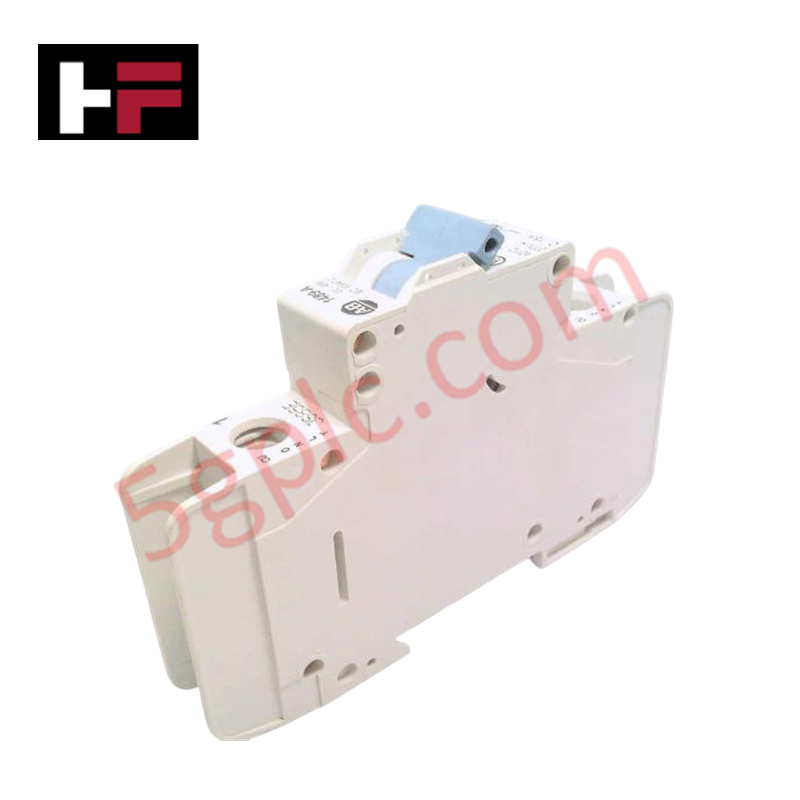

مصمم للحماية من التيار الزائد في فروع دوائر التحكم، يوفر قاطع الدائرة المصغر Allen-Bradley 1489-A1C100 (1489-A1C100) تنفيذًا مباشرًا ماديًا/كهربائيًا لانقطاع دائرة القطب الواحد تحت ظروف الحمل الزائد والدوائر القصيرة.
المواصفات الفنية
| المعامل | المواصفة |
|---|---|
| النموذج | 1489-A1C100 |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.11 كجم |
| الأبعاد | غير محددة |
| درجة حرارة التشغيل | غير محددة |
| استهلاك الطاقة | غير مطبق |
| تصنيف التيار | 10 أمبير |
| تصنيف الجهد | 277 فولت تيار متردد / 48 فولت تيار مستمر |
| منحنى الفصل | منحنى C |
شبكات Profinet / EtherNet/IP الحتمية
يستخدم 1489-A1C100 خاصية فصل بمنحنى C، مصمم لاستيعاب التيارات المتدفقة المعتدلة النموذجية لأجهزة التحكم القياسية مع توفير فصل سريع أثناء حدوث الأعطال. ضمن هياكل التحكم المعيارية، يتم تركيب هذا الجهاز على قضبان DIN لتسهيل تنظيم كثافة مداخل ومخارج النظام. على الرغم من أن هذا الحامي الميكانيكي لا يتبادل البيانات عبر الشبكات الصناعية، إلا أنه يحافظ على السلامة الكهربائية المطلوبة للمكونات المتصلة التي تعمل على الشبكات الحتمية. لا ينطبق دعم تحديث الفيرموير، لكن يجب على المستخدمين التأكد من تنسيق قدرة الفصل مع إجمالي التيار الخطأ المتاح في الفرع المحدد لتجنب الفصل غير المرغوب فيه.
الأسئلة المتكررة
س: هل يمكن استخدام قاطع الدائرة ذو القطب الواحد هذا في دوائر التحكم التيار المستمر؟
ج: الجهاز مصنف لـ 48 فولت تيار مستمر. تأكد من أن خصائص حمل الدائرة المستمرة المحددة لا تتجاوز قدرة إخماد القوس لهيكل القطب الواحد، حيث تختلف قدرة الفصل في تطبيقات التيار المستمر بشكل كبير عن التيار المتردد.
س: هل هذا الجهاز متوافق مع كتل التلامس المساعدة القياسية؟
ج: تم تصميم سلسلة 1489-A لقبول التلامسات المساعدة ومفاتيح الإشارة القابلة للتركيب ميدانيًا لتوفير بيانات الحالة إلى وحدة التحكم المنطقية القابلة للبرمجة أو نظام المراقبة الخارجي. راجع وثائق المكونات لأرقام قطع الملحقات المحددة.
إرشادات التركيب الميداني
- ثبت القاطع على قضيب DIN قياسي بعرض 35 مم؛ تأكد من قفل المزلاج الميكانيكي بالكامل لضمان الثبات.
- وجه موصلات مصدر الخط إلى الأطراف العلوية وموصلات الحمل إلى الأطراف السفلية، مع مراعاة حجم الموصل المناسب لحمل 10 أمبير.
- طبق عزم الدوران المحدد من الشركة المصنعة على مشابك الأطراف لمنع ارتفاع درجة الحرارة الموضعية الناتجة عن الاتصالات الفضفاضة.
- وجه أسلاك دائرة التحكم الثانوية بعيدًا عن خطوط التيار المتردد عالية القدرة أو كابلات مخرجات محولات التردد لتقليل التداخل الكهرومغناطيسي.
- افحص الحاوية المحيطة للتأكد من توفير حماية بيئية كافية وخلوها من الغبار أو الحطام الموصل.
- قم بإجراء فحص الاستمرارية بعد التركيب للتأكد من أن القاطع ينتقل بنجاح بين حالتي "تشغيل" و"إيقاف" قبل تشغيل دائرة الحمل.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
