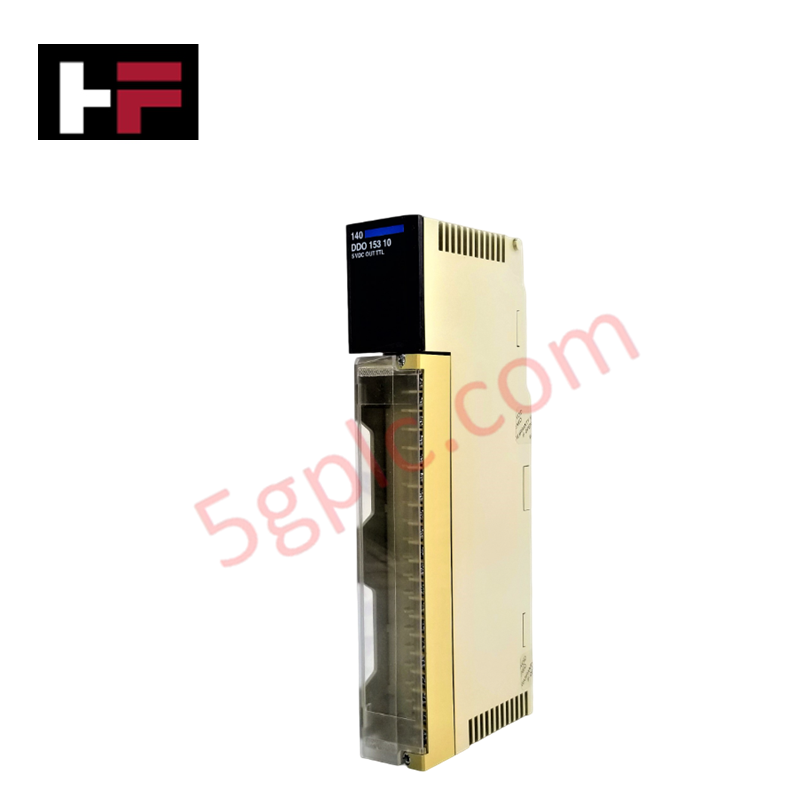

140DDO15310 | شنايدر إلكتريك موديكوانتوم وحدة إخراج منفصلة TTL بـ 32 قناة

نظرة عامة على المنتج

يعمل 140DDO15310 كواجهة TTL (منطق الترانزستور-ترانزستور) عالية الكثافة لمنصة Schneider Electric Modicon Quantum. يدير هذا الموديل 32 مخرجًا منفصلًا، منظمة في أربع مجموعات معزولة من ثمانية مخارج لكل منها، مما يوفر تبديلًا عالي السرعة لأجهزة الحقل ذات مستوى المنطق. نوفر هذه الوحدة جديدة وأصلية 100% من المخزون المصنع، مما يضمن دقة التوقيت واستقرار الجهد المطلوبين لهياكل الحوسبة الصناعية المتقدمة والأتمتة.

المواصفات الفنية

يستخدم 140DDO15310 منطق السحب (Sink) ودائرة عالية السرعة لتوفير أوقات استجابة فائقة السرعة:

• عدد المخارج المنفصلة: 32 (4 مجموعات من 8 قنوات)

• نوع المخرج المنفصل: TTL إيجابي (سحب)

• جهد المخرج المنفصل: 5 فولت تيار مستمر

• جهد التغذية المقنن [Us]: 4...5.5 فولت تيار مستمر

• زمن الاستجابة: ≤ 250 ميكروثانية (من الحالة 0 إلى 1 ومن الحالة 1 إلى 0 مقاوم)

• أقصى تيار تحميل: 75 مللي أمبير لكل نقطة / 2.4 أمبير لكل وحدة

• مقاومة السحب الداخلية: 440 أوم

• العزل بين المجموعات: 500 فولت تيار متردد جذر متوسط المربع لمدة دقيقة واحدة

• متطلبات تيار الناقل: 350 مللي أمبير

• متطلبات العنونة: كلمتا خرج

مزايا هندسية

• تبديل بزمن تأخير منخفض جدًا: مع زمن استجابة ≤ 250 ميكروثانية، تسهل هذه الوحدة التحكم شبه الفوري. يستخدم المهندسون 140DDO15310 في التطبيقات التي تتطلب تزامن إشارات سريع، مثل أجهزة الاختبار عالية السرعة والتوصيل الخاص لبوابات المنطق.

• تكامل TTL عالي الكثافة: تعظم بنية النقاط الـ 32 كفاءة اللوحة الخلفية. من خلال احتواء 32 قناة TTL في فتحة Quantum قياسية، يقلل المستخدمون بشكل كبير من متطلبات مساحة الخزانة مع الحفاظ على تحكم واسع في الأجهزة الطرفية ذات مستوى المنطق.

• حماية متعددة المستويات: توفر الحماية المدمجة من الجهد العابر حماية لكل قناة من الارتفاعات الضارة. بالإضافة إلى ذلك، تحمي الصمامات الداخلية الوحدة من حالات التيار الزائد، بينما يوفر النظام إشارة فورية للخلل في حالة انفجار الصمامات أو فقدان طاقة الحقل.

• تشخيصات متقدمة: توفر مصفوفة مكونة من 34 مصباح LED تغذية بصرية شاملة. يشمل ذلك LED أخضر واحد للاتصال النشط بالناقل، وLED أحمر واحد للأخطاء الخارجية، و32 LED أخضر فردي لتتبع حالة كل نقطة خرج.

• فصل إشارة قوي: يمنع العزل 500 فولت تيار متردد جذر متوسط المربع بين مجموعات القنوات انتشار الضوضاء الكهربائية من مجموعة إلى أخرى. يضمن هذا التصميم أن الاضطرابات على جانب الحقل لا تؤثر على سلامة مستويات منطق TTL.

الأسئلة الشائعة

• هل يدعم 140DDO15310 منطق المصدر؟

  لا. تستخدم هذه الوحدة منطق TTL إيجابي (سحب). تحقق من متطلبات توصيل جهاز الحقل الخاص بك لضمان التوافق مع مخارج نمط السحب.

• كيف تشير الوحدة إلى فشل طاقة جانب الحقل؟

  تتميز الوحدة بكشف الأخطاء المدمج. إذا اكتشفت فقدان طاقة الحقل أو انفجار صمام داخلي، يضيء LED أحمر "F" على اللوحة الأمامية، وترسل الوحدة حالة خطأ إلى معالج Quantum.

• هل يمكنني استخدام هذه الوحدة للتبديل بتيار متردد عالي الجهد؟

  بالطبع لا. هذه وحدة TTL منخفضة الجهد مصممة خصيصًا لإشارات منطقية بجهد 5 فولت تيار مستمر. للتبديل بتيار متردد، يجب استخدام وحدة مخرج مرحل مثل 140DRC83000 أو وحدة مخرج تيار متردد مثل 140DAO85300.

• ما هي متطلبات العنونة في برنامج التحكم؟

  يتطلب 140DDO15310 كلمتي خرج في برنامج التكوين الخاص بك (مثل Concept أو Unity Pro) لعنوَنة جميع القنوات الـ 32 بشكل صحيح.
