تفاصيل المنتج

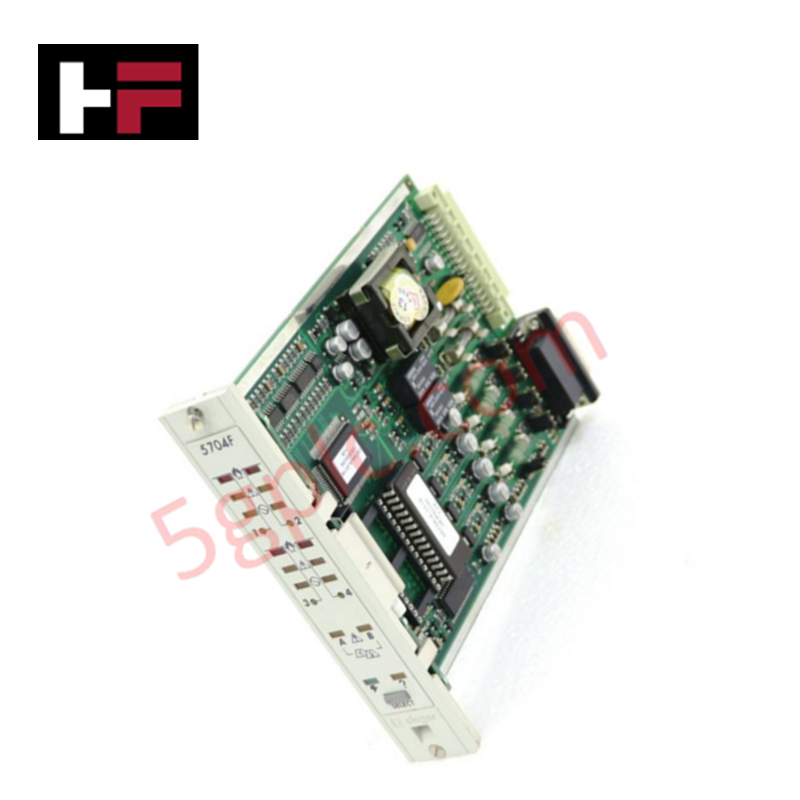

يعمل Honeywell 05704-A-0146، المُدرج أيضًا باسم 05704-A-0146 (بطاقة التحكم في الحريق 5704F)، كمكوّن عتادي مخصص لمعالجة إشارات كشف اللهب متعددة المناطق وتشغيل نقاط تلامس إنذارات السلامة داخل تجميعات حاوية الرف لنظام System 57.
مواصفات العتاد
| المعلمة | المواصفة |
|---|---|
| الطراز | 05704-A-0146 (5704F) |
| العلامة التجارية | Honeywell |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.16 كجم |
| الأبعاد | 17.2 سم × 2.5 سم × 13.2 سم |
| درجة حرارة التشغيل | -0 درجة مئوية إلى +55 درجة مئوية |
| استهلاك الطاقة | 7.5 W كحد أقصى |
| مداخل مناطق الحريق | 4 قنوات مخصصة لإدخال مناطق الحريق |
| المخارج المُبدَّلة | مخرجا طاقة تيار مستمر مُبدَّلان |
| المدخل البعيد | طرفية إدخال بعيدة واحدة ثلاثية الوظائف |
| سعة المرحلات | ما يصل إلى 16 مخرج مرحل قابلًا للتهيئة |
العزل بين القنوات والحواجز الجلفانية الميدانية
تستخدم بطاقة 5704F عزلًا إلكترونيًا ضوئيًا بين القنوات في جميع مداخل مناطق الحريق الأربعة، لفصل إشارات أجهزة المجال عن ناقلات المعالج الدقيق الداخلية للوحة الخلفية. ويمنع هذا العزل الجلفاني ارتفاعات الجهد الناتجة عن حلقات التأريض، والاضطرابات العابرة ذات الجهد العالي في المجال، والتداخل الكهرومغناطيسي من التأثير في تنفيذ المنطق. وتحافظ دوائر التعويض المتكامل للوصلة الباردة وترشيح الضوضاء على استقرار تنظيم جهد الحلقة عبر مسارات الكابلات الطويلة المتصلة بكاشفات اللهب، ما يضمن كشفًا دقيقًا للحدود دون إطلاق إنذارات كاذبة.
الأسئلة الشائعة
س: هل يمكن إدخال بطاقة التحكم 05704-A-0146 في رف System 57 أو إخراجها منه أثناء تشغيله بالطاقة؟
ج: لا يُنصح بالتبديل الساخن لبطاقة 05704-A-0146 أثناء التشغيل الفعلي من دون عزل مرحلات الخرج، لأن انقطاع الطاقة عن مخارج التيار المستمر المُبدَّلة سيؤدي إلى حالات أعطال أو تشغيل غير مقصود لتصريفات نظام إخماد الحريق.
س: ما سعة التيار القصوى لمخرجي التيار المستمر المُبدَّلين؟
ج: توفر مخارج التيار المستمر المُبدَّلة ما يصل إلى 500 ملي أمبير لكل قناة عند جهد تشغيل النظام، وتتضمن حماية داخلية للحد من التيار ضد دوائر القصر عبر مسارات التوصيلات الميدانية.
إرشادات التركيب الميداني
- إدخال البطاقة: حاذِ موصل حافة البطاقة مع قضبان توجيه فتحة الرف المخصصة مقاس 19 بوصة، وادفع بقوة حتى يستقر موصل اللوحة الخلفية بالكامل. أحكم ربط مسماري التثبيت الأسيرين في اللوحة الأمامية لضمان استمرارية تأريض الهيكل.
- عزل التوصيلات: مرّر توصيلات المداخل الميدانية بشكل منفصل عن كابلات توزيع مصدر طاقة التيار المتردد وأسلاك قيادة المرحلات عالية الحث لمنع الاقتران السعوي.
- إنهاء التدريع: صِل أسلاك تصريف كابلات المجال بقضيب تأريض الرف الرئيسي. وتأكد من عزل جانب المستشعر من أسلاك التدريع للتخلص من تيارات التأريض الدائرية.
- التحقق من منطق المرحلات: تحقّق من جميع إعدادات مفاتيح DIP لمخارج المرحلات الستة عشر، وتأكد من الإنهاء الصحيح لمقاومات نهاية الخط (EOL) قبل بدء التشغيل.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
