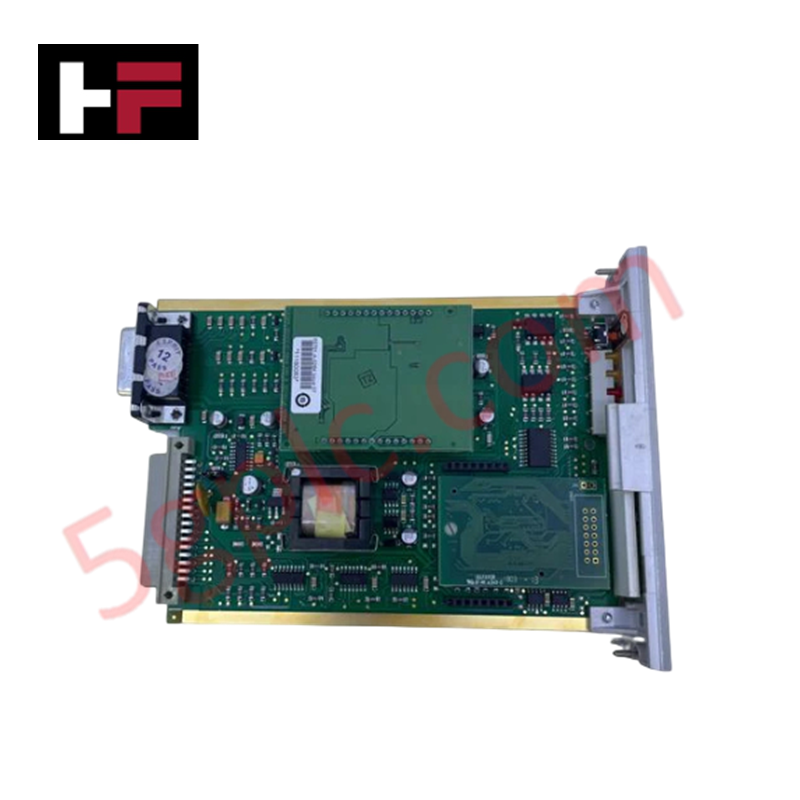

وحدة تشغيل مستشعر التحفيز 05701-A-0284 | هانيويلوحدة تشغيل مستشعر التحفيز 05701-A-0284 | هانيويلوحدة تشغيل مستشعر التحفيز 05701-A-0284 | هانيويل
وحدة تشغيل مستشعر التحفيز 05701-A-0284 | هانيويل
وحدة تشغيل مستشعر التحفيز 05701-A-0284 | هانيويل
وحدة تشغيل مستشعر التحفيز 05701-A-0284 | هانيويل

وحدة تشغيل مستشعر التحفيز 05701-A-0284 | هانيويل


لم يتبقَّ سوى 10 - تُباع بسرعة

رمز المنتج: 05701-A-0284

نوع المنتج : وحدات الاستشعار

بائع المنتج : Honeywell


  • قطع أصلية 100% – إرجاع بدون مخاطر خلال 30 يومًا
  • ضمان لمدة سنة واحدة ودعم خبير لكل طلب

تفاصيل المنتج

مصمم لتحفيز مستشعر التحفيز في وحدات التحكم في كشف الغاز من نظام Zellweger System 57، يوفر Honeywell 05701-A-0284 (وحدة تشغيل المستشعر 05701-A-0284) تنفيذًا مباشرًا ماديًا/كهربائيًا لتيار تشغيل المستشعر وتكييف الإشارة. تحافظ الوحدة على معلمات التحفيز اللازمة لعناصر الاستشعار التحفيزية، مما يضمن نقل بيانات التركيز الصحيحة إلى وحدة التحكم الرئيسية ضمن منصة System 57.

المواصفات الفنية

المعلمة المواصفة
النموذج 05701-A-0284
العلامة التجارية Honeywell
المنشأ الولايات المتحدة الأمريكية
الوزن 1.2 كجم
الأبعاد 200 مم × 100 مم × 50 مم
درجة حرارة التشغيل -20 إلى 50 درجة مئوية
استهلاك الطاقة 24 فولت تيار مستمر
نوع المستشعر تحفيزي

العزل بين القنوات

تستخدم وحدة 05701-A-0284 بنية عزل بين القنوات لحماية مسار إشارة المستشعر من تداخل الجهد المشترك وتحولات جهد الأرض داخل رف System 57. هذا الفصل الكهربائي ضروري للحفاظ على حساسية المستشعر التحفيزي وضمان معالجة الإشارات بشكل صحيح بواسطة بروتوكول حلقة 4-20 مللي أمبير دون تداخل من بطاقات التحكم المجاورة. كما تعمل حواجز العزل على منع التداخل بين حلقات المستشعر، مما يضمن أن يتم تعيين عتبات الكشف بدقة للقناة المحددة تحت المراقبة.

الأسئلة المتكررة

س: هل يمكن تبديل وحدة 05701-A-0284 أثناء تشغيل لوحة System 57 الخلفية؟

ج: لا. أي محاولة لإزالة أو تركيب هذه الوحدة أثناء تشغيل الهيكل قد تسبب نبضات كهربائية أو تلف دبابيس الموصل. يجب إيقاف تشغيل النظام قبل التعامل مع الوحدة.

س: كيف يتم التحقق من تيار التحفيز بعد التركيب؟

ج: بعد التركيب، يجب فحص تيار التحفيز عبر واجهة التشخيص لوحدة التحكم المركزية للتأكد من مطابقته لمتطلبات المستشعر التحفيزي المتصل.

إرشادات التركيب الميداني

  • التركيب الفيزيائي: أدخل الوحدة في فتحة الهيكل المخصصة في System 57. قم بمحاذاة الوحدة بعناية مع الموصل الخلفي لتجنب تلف الدبابيس. ثبت الوحدة باستخدام آلية القفل المدمجة.
  • التظليل والتأريض: استخدم كابلات ملتوية مع درع لجميع مداخل المستشعر. يجب توصيل الدرع بأرضية نظيفة عند مدخل الخزانة لتقليل تأثير الضوضاء الكهرومغناطيسية على دائرة الجسر التحفيزي.
  • فصل الأسلاك: وجه مداخل المستشعر بعيدًا عن خطوط التيار المتردد عالية الطاقة، ومحركات المحركات، وكابلات مخرجات المرحلات. حافظ على فصل لا يقل عن 150 مم لتجنب تقلبات الإشارة الناجمة.
  • إنهاء الكابلات: تأكد من شد جميع الأطراف ضمن نطاق العزم المحدد. قد يؤدي الاتصال الكهربائي الضعيف في كتلة الأطراف إلى تغيرات في مقاومة الجسر التحفيزي، مما يسبب انحراف المستشعر أو حالات إنذار كاذبة.

معلومات إضافية

  • قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
  • ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
  • ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
  • الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
  • الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
  • إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
