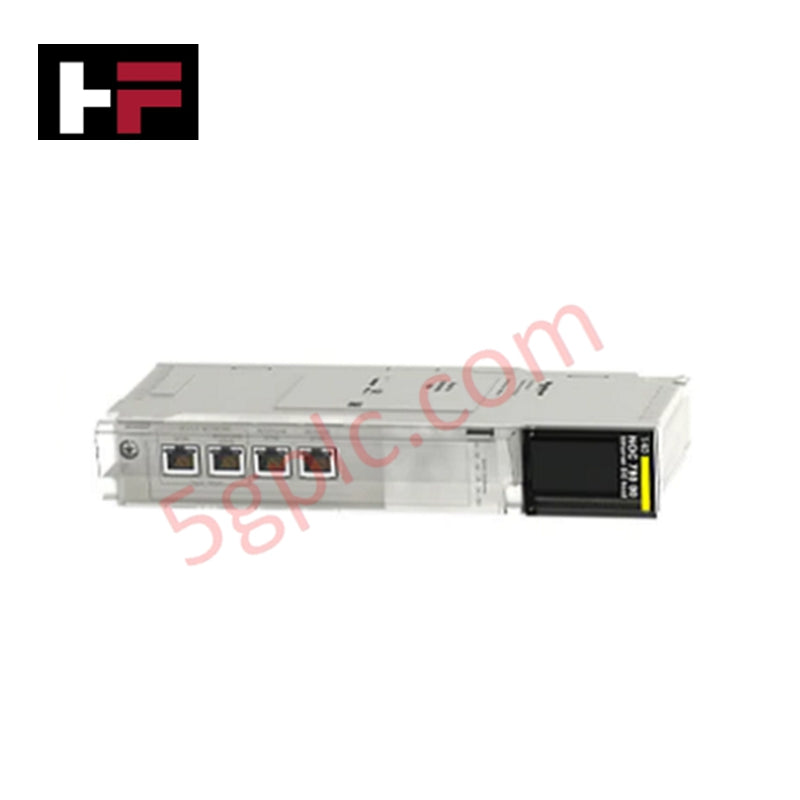

شنايدر إلكتريك 140NOM25200 موديكوون كوانتوم محول رأس النهاية DIO

نظرة عامة على المنتج

يعمل  Schneider Electric 140NOM25200 كمحول رئيسي عالي الأداء لنظام الإدخال/الإخراج الموزع (DIO) لمنصة الأتمتة Modicon Quantum. يُسهّل هذا الموديل تبادل البيانات عالي السرعة بين المعالج المركزي ونقاط الإدخال/الإخراج البعيدة من خلال دمج منافذ الاتصالات بالألياف البصرية والنحاس. يربط بفعالية المسافات الطويلة في البيئات الصناعية مع الحفاظ على العزل الكهربائي الكامل عبر واجهة بصرية بطول موجي 820 نانومتر. نحن نوفر هذا المكون كـ قطع أصلية جديدة 100%، مما يضمن سلامة الإشارة وفق مواصفات المصنع وأقصى وقت تشغيل لشبكة Modbus Plus الخاصة بك.

المواصفات الفنية

يحافظ 140NOM25200 على اتصال حتمي من خلال توقيت دقيق وإدارة قوية للطاقة الضوئية.

• معدل النقل: 1 ميجابت/ثانية

• تكوين المنافذ: 1 × Modbus Plus (ألياف بصرية/نحاس) و1 × Modbus RS232 (زوج ملتوي)

• الطول الموجي البصري: 820 نانومتر

• ميزانية فقدان الطاقة: * 11 ديسيبل: ألياف 62.5/125 ميكرومتر

• 16.5 ديسيبل: ألياف 100/140 ميكرومتر

• 6.5 ديسيبل: ألياف 50/125 ميكرومتر

• النطاق الديناميكي: 20 ديسيبل

• سعة الإدخال/الإخراج: 30 مدخل / 32 مخرج

• واجهة الاتصال: 1 × RJ45 و2 × موصلات TX/RX

• تشويه عرض النبضة/التذبذب: 5 نانوثانية

• متطلبات تيار الناقل: 750 مللي أمبير

• ارتفاع التشغيل: حتى 16,404.2 قدم (5000 متر)

مزايا هندسية

• مناعة فائقة ضد التداخل الكهرومغناطيسي عبر الألياف البصرية: باستخدام نقل الألياف البصرية، يلغي 140NOM25200 خطر التداخل الكهرومغناطيسي (EMI) وحلقات الأرض. تتيح هذه التقنية اتصالًا مستقرًا بسرعة 1 ميجابت/ثانية عبر المناطق الصناعية الثقيلة حيث تعطل المعدات عالية الجهد عادةً إشارات النحاس.

• توقيت دقيق وتذبذب منخفض: يتميز الموديل بمعدل تذبذب منخفض للغاية يبلغ 5 نانوثانية فقط وزمن ارتفاع/هبوط 20 نانوثانية. تضمن هذه الدقة بقاء بيانات الإدخال/الإخراج عالية السرعة متزامنة، مما يمنع انتهاء مهلة الاتصال أو تلف البيانات في الشبكات الموزعة واسعة النطاق.

• ميزانية طاقة بصرية متعددة الاستخدامات: مع نطاق ديناميكي 20 ديسيبل ومقياس حساسية يتجاوز 30 ديسيبل ميلي واط، يستوعب هذا المحول أقطار ألياف مختلفة (50/125 ميكرومتر إلى 100/140 ميكرومتر). تتيح هذه المرونة للمهندسين إعادة استخدام البنية التحتية للألياف القائمة مع الحفاظ على رابط بصري موثوق.

• فحوصات تشخيصية شاملة: يقوم الجهاز بإجراء فحوصات مستمرة لذاكرة الوصول العشوائي الداخلية، والتحقق من مجموع التحقق، ومراقبة حالة المعالج. تحدد هذه الفحوصات الذاتية الآلية الأعطال الداخلية المحتملة قبل أن تؤثر على العملية، مما يقلل من أعمال الصيانة غير المخطط لها.

• تصنيفات متينة للبيئات البحرية والخطرة: تشمل الشهادات الواسعة DNV وRINA وCSA Class 1 Div 2، مما يسمح بالنشر في المنصات البحرية، وسفن البحرية التجارية، والأجواء القابلة للانفجار. التصميم المقاوم للظروف يواجه رطوبة تصل إلى 95% ودرجات حرارة تصل إلى 140 °ف (60 °م).

الأسئلة الشائعة

• ما هي أقصى مسافة تدعمها منافذ الألياف؟

  تعتمد المسافة على نوع الألياف وميزانية فقدان الطاقة (مثلاً، 11 ديسيبل لألياف 62.5/125 ميكرومتر). عادةً، يسمح هذا بفصل عدة كيلومترات بين الرأس والنقطة البعيدة، متجاوزًا حدود Modbus Plus النحاسية القياسية.

• هل يدعم 140NOM25200 برمجة RS232؟

  نعم. يتضمن الموديل منفذ Modbus RS232 زوج ملتوي مخصص. يسمح هذا للفنيين بتوصيل أدوات التشخيص المحلية أو واجهات المستخدم البشرية مباشرة بالرأس للمراقبة الفورية لرابط DIO.

• هل يمكنني استخدام أحجام ألياف مختلفة على نفس الشبكة؟

  الموديل متوافق مع ألياف 50/125، 62.5/125، و100/140 ميكرومتر. ومع ذلك، يجب التأكد من أن جميع المكونات في مقطع بصري واحد تشترك في نفس حجم النواة/الغلاف لتجنب فقدان إشارة مفرط عند الوصلات.

• هل هذه وحدة مجددة أو "مخزون قديم جديد"؟

  لا. نضمن أن هذا 140NOM25200 هو  جديد 100% أصلي من المصنع. يصل في عبوة Schneider Electric PCE الأصلية مع أرقام تسلسلية مطابقة وملصق متوافق مع GTIN.
