نظرة عامة على المنتج

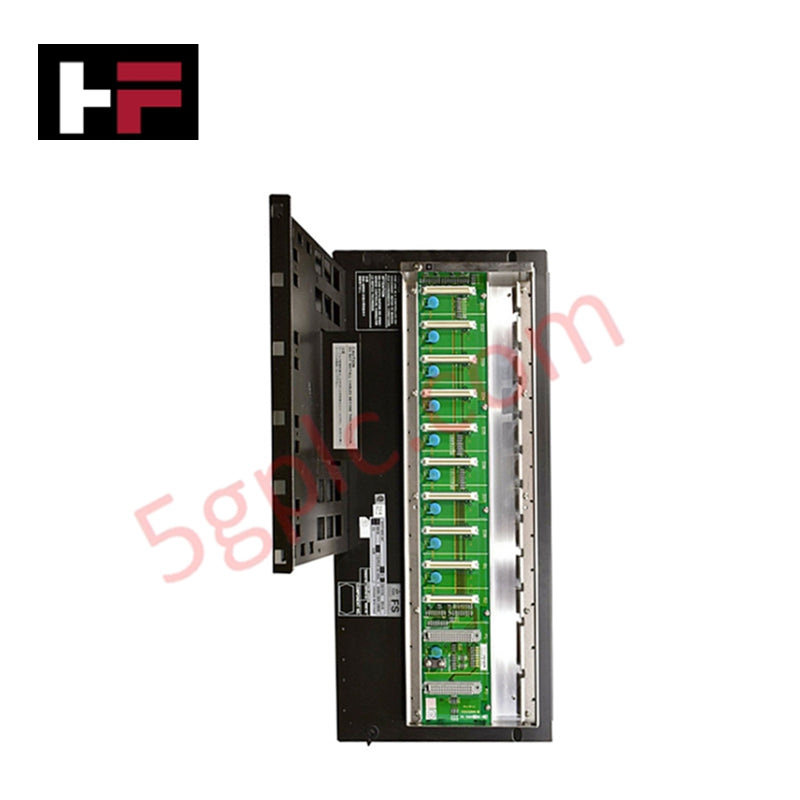

تعمل وحدة Yokogawa SNB10D-445/CU2T كمكون أساسي للبنية التحتية لنظام السلامة المؤتمتة ProSafe-RS (SIS). تتيح هذه الوحدة القابلة للتركيب على الرف توسيع وحدات الإدخال/الإخراج الخاصة بالسلامة مع الحفاظ على أعلى مستويات النزاهة لتطبيقات الإيقاف الطارئ والحريق والغاز. نحن نوفر هذه الوحدة جديدة وأصلية 100%، وتتميز بتقنيات متقدمة لتحمل الظروف البيئية وتكامل إنهاء ناقل ESB لضمان تنفيذ منطق السلامة المستمر في القطاعات الصناعية الصعبة.
تفصيل رقم القطعة
تستخدم سلسلة SNB10D منطق لاحقة محددة لتعريف الطاقة، والحماية البيئية، وقدرات التوسعة:
-
SNB10D: وحدة عقدة السلامة (نوع قابل للتركيب على الرف).
-
-4: مزودة بنظام تزويد طاقة 24 فولت تيار مستمر.
-
4: تتميز بتزويد طاقة مزدوج التكرار مع ترخيص برمجي لتوسعة العقدة (R3).
-
5: مطابقة لمعيار ISA G3 لمقاومة التآكل ونطاق درجة حرارة موسع (-20 إلى 70 درجة مئوية).
-
CU2T: تشمل وحدة توصيل مع مهيئ للناقل ESB (S9343FA).
المواصفات الفنية
تدمج هذه الوحدة تزويد طاقة عالي التوفر وإنهاء ناقل داخل إطار ميكانيكي متين.
| الميزة | تفاصيل المواصفات |
| جهد تزويد الطاقة | 24 فولت تيار مستمر |
| التكرار | هيكلية تزويد طاقة مزدوجة التكرار |
| الحماية البيئية | معيار ISA G3 (طلاء عازل) |
| درجة حرارة التشغيل | -20 إلى 70 درجة مئوية (-4 إلى 158 درجة فهرنهايت) |
| إنهاء الناقل | وحدة CU2T مدمجة (وحدة توصيل مع مهيئ) |
| نوع التركيب | تركيب على رف 19 بوصة (براغي M5 مع أكمام عازلة) |
| الوزن | 5.9 كجم |
| الحالة | جديدة وأصلية 100% |
مزايا هندسية
-
أداء حراري موسع: يدعم تكوين SNB10D-445 نطاق تشغيل واسع جداً من -20 إلى 70 درجة مئوية. هذا يسمح بتركيبه في حاويات الأجهزة البعيدة (RIEs) أو خزائن الحقل التي تفتقر إلى تحكم مناخي صارم، مما يقلل من تكلفة أنظمة التبريد والتدفئة المساعدة.
-
مقاومة التآكل بمعيار ISA G3: تتميز لوحات الوحدة بطبقة عازلة مطابقة لمعيار ISA G3. تشكل هذه الحاجز الكيميائي حماية ضد تآكل النحاس والفضة الناتج عن الغازات الصناعية القاسية مثل $H_2S$ و$SO_2$، مما يضمن موثوقية الأجهزة على المدى الطويل في المصافي، والمصانع الكيميائية، ومحطات معالجة مياه الصرف.
-
تبسيط طوبولوجيا الناقل: توفر وحدة CU2T (S9343FA) المرفقة وحدة توصيل مخصصة مع مهيئ مدمج لناقل ESB. هذا يلغي الحاجة إلى مهيئات خارجية منفصلة، مما يبسط توصيل ناقل السلامة عالي السرعة ويقلل من نقاط الفشل المحتملة أثناء تشغيل النظام.
-
تكرار عالي النزاهة: يمنع تكوين تزويد الطاقة المزدوج التكرار توقف النظام الناتج عن عطل في مصدر طاقة واحد. تعمل كل وحدة طاقة بشكل مستقل، مما يسمح باستبدال وحدة الطاقة المعطلة أثناء التشغيل دون مقاطعة وظائف السلامة أو اتصال العقدة بوحدة التحكم في السلامة.
الأسئلة الشائعة
ما الغرض من الأكمام العازلة المرفقة مع SNB10D؟
تعزل الأكمام العازلة الوحدة عن إطار الرف. هذا يمنع حدوث دوائر أرضية وضوضاء كهربائية تؤثر على إشارات الإدخال/الإخراج الخاصة بالسلامة، مما يضمن أن تحافظ العقدة على نسب إشارة إلى ضوضاء صارمة مطلوبة لوظائف السلامة المصنفة SIL.
هل يدعم SNB10D-445/CU2T توسيع العقدة في أنظمة ProSafe-RS الحالية؟
نعم. اللاحقة "4" تتضمن الترخيص البرمجي المطلوب لتوسيع العقدة (R3). هذا يسمح لمحطة التحكم في السلامة (SCS) بالتعرف على سعة الإدخال/الإخراج الإضافية ودمجها بسلاسة ضمن شبكة ProSafe-RS.
كيف أوصل ناقل ESB بهذه الوحدة؟
توفر وحدة CU2T الواجهة لكابلات ناقل ESB. وبما أن هذا الطراز يتضمن "T" (مهيئ)، عادةً ما يتم تركيب هذه الوحدة في نهاية مقطع ناقل ESB لضمان مطابقة المقاومة الصحيحة وتقليل انعكاس الإشارة.
هل هذه الوحدة مجددة أو مستخدمة سابقاً في مختبر اختبار؟
لا. نحن نوفر فقط أجهزة Yokogawa جديدة 100%. تصل كل وحدة SNB10D-445/CU2T في عبوتها الأصلية من المصنع، مع جميع الملحقات القياسية ورقم تسلسلي سليم لضمان الأصالة والأداء الكامل حسب مواصفات المصنع.
