تفاصيل المنتج
نظرة عامة على المنتج

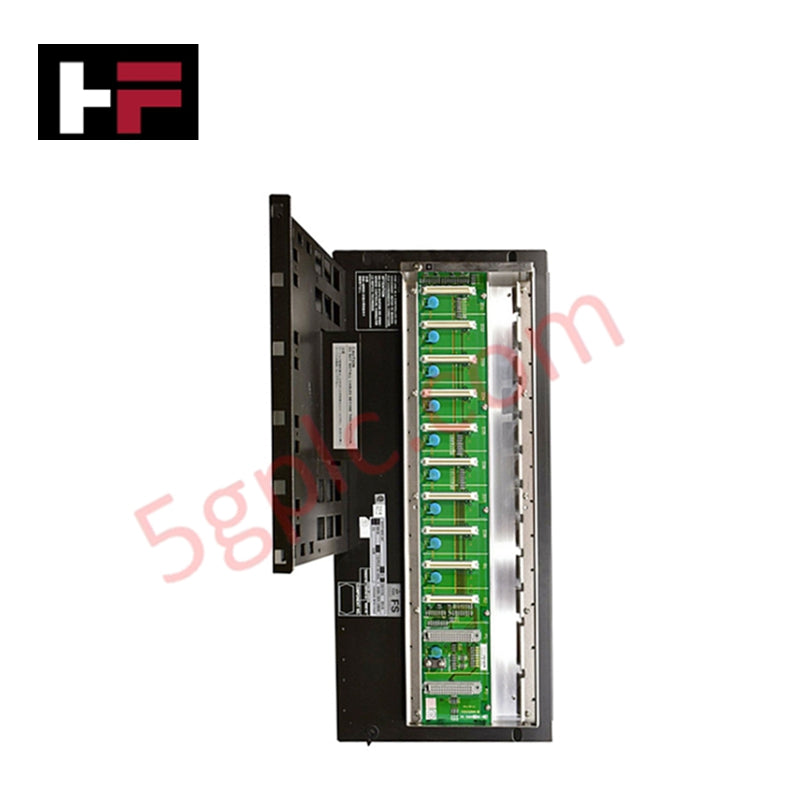

تعمل وحدة Yokogawa SNB10D-225/CU2T كنقطة توسعة أساسية داخل نظام الأجهزة الآمنة ProSafe-RS (SIS). تحتوي هذه الوحدة القابلة للتركيب على رف على عدة وحدات إدخال/إخراج وتربطها بمحطة التحكم الآمن عبر ناقل ESB. صممت للعمل في بيئات عالية الموثوقية، حيث تسهل تنفيذ منطق الإيقاف الطارئ الحرج (ESD) ومنطق الحريق والغاز (F&G). نوفر هذه الوحدة جديدة 100%، مما يضمن أن نظام الأمان الخاص بك يستخدم أجهزة معتمدة من المصنع لتحقيق أقصى حماية مصنفة حسب SIL.
تفصيل رقم القطعة
تستخدم سلسلة SNB10D تكوين لاحقة مفصل لتعريف تكرار الطاقة ومستويات الحماية البيئية:
| جزء الكود | المواصفة | التعريف الفني |
| SNB10D | النموذج الأساسي | وحدة عقدة الأمان (قابلة للتركيب على رف) |
| -2 | لاحقة 1 | مزود طاقة مزدوج التكرار مع ترخيص برنامج التوسعة (R3) |
| 2 | لاحقة 2 | مزود طاقة تيار متردد 220 إلى 240 فولت |
| 5 | لاحقة 3 | طلاء مطابق لمعيار ISA G3؛ نطاق درجة الحرارة: -20 إلى 70 درجة مئوية |
| /CU2T | خيار | وحدة توصيل مع موجه للناقل ESB (رقم القطعة: S9343FA) |
المواصفات الفنية
توفر وحدة SNB10D-225/CU2T منصة متينة لمعالجة إدخال/إخراج الأمان في الظروف القاسية.
-
الشركة المصنعة: شركة يوكوجاوا للكهرباء
-
مزود الطاقة: مزود طاقة مزدوج التكرار 220-240 فولت تيار متردد
-
درجة حرارة التشغيل: -10°C إلى +70°C (التخزين من -20°C إلى +70°C)
-
حماية من التآكل: طلاء مطابق لمعيار ISA G3
-
واجهة الشبكة: ناقل ESB مع وحدة توصيل CU2T وموجه
-
الوزن: 5.9 كجم
-
التركيب: تركيب على رف بقياس 19 بوصة
-
الحالة: جديدة 100% وأصلية
مزايا هندسية
تحل وحدة SNB10D-225/CU2T مشكلات الموثوقية الحرجة في بيئات العمليات القاسية:
-
أمان مزود الطاقة مزدوج التكرار: تمنع وحدات مزود الطاقة المزدوجة المدمجة فشل العقدة أثناء انقطاع دائرة طاقة واحدة. هذا يضمن بقاء عقدة الأمان نشطة، مما يتجنب توقف العمليات غير الضروري ويحافظ على سلامة النظام.
-
مقاومة الأجواء المسببة للتآكل: يحمي الطلاء المطابق لمعيار ISA G3 الدوائر الداخلية من غاز كبريتيد الهيدروجين ($H_{2}S$) والكلور والغازات المسببة للتآكل الأخرى. هذه الميزة تطيل بشكل كبير عمر الأجهزة في مصافي النفط ومصانع المعالجة الكيميائية.
-
تعدد استخدامات درجات الحرارة القصوى: تعمل الوحدة بشكل موثوق في درجات حرارة منخفضة تصل إلى -20°C وعالية تصل إلى 70°C. هذا النطاق الواسع يلغي الحاجة إلى أنظمة تبريد أو تسخين متخصصة ومكلفة في العديد من تطبيقات الخزانات الميدانية.
-
تبسيط إنهاء الناقل: يوفر خيار /CU2T وحدة توصيل مهيأة مسبقًا مع موجه مدمج. هذا يبسط تركيب ناقل ESB ويمنع مشاكل انعكاس الإشارة التي تؤدي إلى أخطاء في الاتصال بين عقد الأمان.
الأسئلة الشائعة
هل تتضمن وحدة SNB10D-225/CU2T ترخيص برنامج توسعة العقدة؟
نعم. تؤكد لاحقة "-2" أن هذه الوحدة تتضمن ترخيص البرنامج اللازم لتوسعة العقدة R3. هذا يسمح لنظام ProSafe-RS بالتعرف على الأجهزة الجديدة ودمجها فور التثبيت.
هل يمكنني تركيب هذه الوحدة في منطقة خطرة من النوع Zone 2؟
لا. تشير لاحقة "5" لهذا النموذج إلى "عدم وجود حماية من الانفجار". يجب تركيب هذه الوحدة في منطقة آمنة غير خطرة أو داخل حاوية مفرغة معتمدة إذا استُخدمت في بيئة خطرة.
ما وظيفة خيار /CU2T؟
خيار /CU2T هو وحدة توصيل مع موجه مدمج [رقم القطعة: S9343FA]. يقوم بإنهاء ناقل ESB في نهاية سلسلة العقد، مما يضمن مطابقة المقاومة بشكل صحيح ويمنع تلف البيانات عبر شبكة ProSafe-RS.
كيف أتحقق من حالة تكرار مزودات الطاقة؟
توفر وحدة عقدة الأمان إشارات تشخيص داخلية إلى وحدة تحكم ProSafe-RS. يمكنك مراقبة حالة كلا وحدتي مزود الطاقة من خلال محطة العمل الهندسية للنظام لضمان عمل الدائرتين بشكل سليم.
