تفاصيل المنتج
نظرة عامة على المنتج

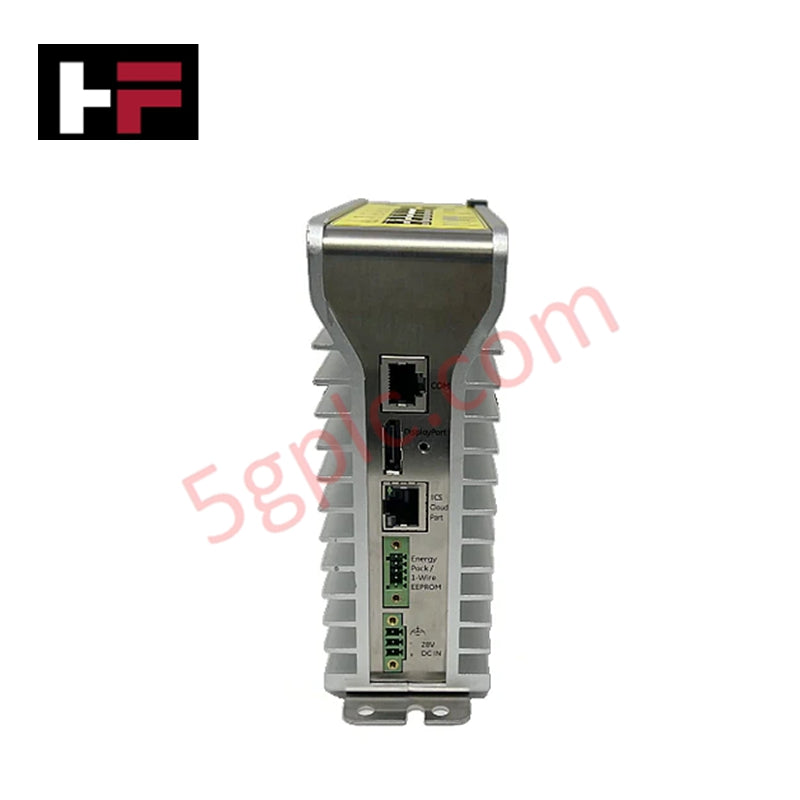

يعمل IS420UCSCS2A كمحرك المعالجة المركزي لتطبيقات التحكم في السلامة Mark VIeS من جنرال إلكتريك. هذا التحكم الأصلي الجديد 100% ينفذ منطق سلامة معقد لحماية التوربينات والأصول الحيوية في المنشآت الصناعية الخطرة. مبني على منصة قوية ثنائية النواة بسرعة 1.6 جيجاهرتز، يدير معالجة الإدخال/الإخراج عالية السرعة وروتينات التشخيص المطلوبة لمتطلبات السلامة الوظيفية (SIL). يعمل وحدة UCSC كحلل المنطق الأساسي، مما يضمن انتقال النظام إلى حالة آمنة عند اكتشاف انحرافات في العملية أو أعطال في الأجهزة.
المواصفات الفنية
يستخدم IS420UCSCS2A بنية معالجة متقدمة للحفاظ على تنفيذ حتمي لوظائف السلامة المجهزة بالأدوات (SIF).
| الميزة | تفاصيل المواصفات |
| الشركة المصنعة | جنرال إلكتريك (GE) |
| رقم القطعة | IS420UCSCS2A |
| السلسلة | Mark VIe / Mark VIeS |
| المعالج | ثنائي النواة 1.6 جيجاهرتز AMD G-Series |
| التكرار | مفرد، مزدوج، أو TMR (التكرار الثلاثي المعياري) |
| الاتصال | RS-232، إيثرنت Modbus ماستر |
| تصنيفات المناطق الخطرة | الفئة 1 القسم 2، الفئة 2 المنطقة 2، ATEX |
| درجة حرارة التشغيل | -40°C إلى 70°C (-40°F إلى 158°F) |
| مدخل الطاقة | 24 فولت تيار مستمر |
| الوزن | 0.91 كجم (2 رطل) |
| الأبعاد | 16.8 سم (ارتفاع) × 15.0 سم (عرض) × 5.5 سم (عمق) |
مزايا هندسية
-
منطق التكرار عالي الموثوقية: يدعم متحكم UCSC التكرار الثلاثي المعياري (TMR). تستخدم هذه البنية التصويت المعتمد على الأجهزة للقضاء على نقاط الفشل الفردية، مما يضمن بقاء نظام السلامة متصلاً حتى في حال حدوث عطل داخلي محلي في الأجهزة.
-
سرعة المعالجة ثنائية النواة: يعمل وحدة المعالجة AMD G-Series ثنائية النواة بسرعة 1.6 جيجاهرتز. تتيح هذه القوة الحاسوبية للمتحكم تنفيذ كتل منطق السلامة الكبيرة والمعقدة بأوقات مسح قصيرة، مما يسهل الاستجابة السريعة لحالات السرعة الزائدة أو الطوارئ.
-
معتمد للمناطق الخطرة: يحمل IS420UCSCS2A شهادات ATEX والفئة 1، القسم 2. يسمح هذا التصميم المتين بالتركيب المباشر في بيئات قد تتواجد فيها غازات أو أبخرة قابلة للاشتعال، مما يقلل الحاجة إلى حاويات مقاومة للانفجار مكلفة أو تمديدات كابلات طويلة إلى المناطق الآمنة.
-
نطاق تشغيل حراري واسع: يحافظ الجهاز على الأداء المصنف من -40°C إلى +70°C. يحل هذا النطاق الواسع مشكلة انحراف أو فشل المتحكم في وحدات التحكم غير المكيفة الموجودة في مناخات جغرافية قاسية.
-
واجهات اتصال متعددة الاستخدامات: تدمج الوحدة قدرات إيثرنت Modbus ماستر ومنافذ RS-232. تسمح هذه الواجهات لمتحكم السلامة بنقل بيانات التشخيص وحالة الطوارئ إلى نظام التحكم الموزع الرئيسي (DCS) أو واجهة المستخدم البشرية (HMI) دون التأثير على شبكة IONet الحرجة للسلامة.
الأسئلة الشائعة
-
هل IS420UCSCS2A متوافق مع إدخال/إخراج Mark VIe العادي غير الخاص بالسلامة؟
بينما يشارك UCSC بنية منصة Mark VIe، فإنه يشغل تطبيقات التحكم في السلامة Mark VIeS بشكل خاص. يجب استخدام هذا المتحكم مع حزم إدخال/إخراج معتمدة للسلامة للحفاظ على سلامة نظام الأدوات الآمنة (SIS).
-
هل تأتي هذه الوحدة مع برنامج ثابت محمّل مسبقًا؟
نحن نوفر هذه الوحدة كمكون جديد أصلي . أثناء التشغيل الأولي، ستستخدم برنامج ToolboxST من GE لتنزيل كود التطبيق المحدد وإصدار البرنامج الثابت المطلوب لتكوين سلامة التوربين الخاص بك.
-
ما هي احتياطات التركيب التي يجب اتباعها للمواقع الخطرة؟
تأكد من تثبيت المتحكم بإحكام في إطار الرف المخصص داخل خزانة تلبي متطلبات الحماية من الدخول (IP) لتصنيف موقعك المحدد. تحقق دائمًا من أن مصدر الطاقة 24 فولت تيار مستمر يفي بمواصفات التموج والضوضاء الموضحة في دليل نظام GEH-6721.
-
كيف يتعامل المعالج ثنائي النواة مع تشخيصات السلامة؟
تسمح البنية ثنائية النواة للمتحكم بتخصيص دورات معالجة لتشخيصات ذاتية في الخلفية. تراقب الوحدة باستمرار ذاكرتها وصحة وحدة المعالجة المركزية وسلامة الاتصالات دون مقاطعة تنفيذ منطق السلامة الأساسي.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
