تفاصيل المنتج
نظرة عامة على المنتج

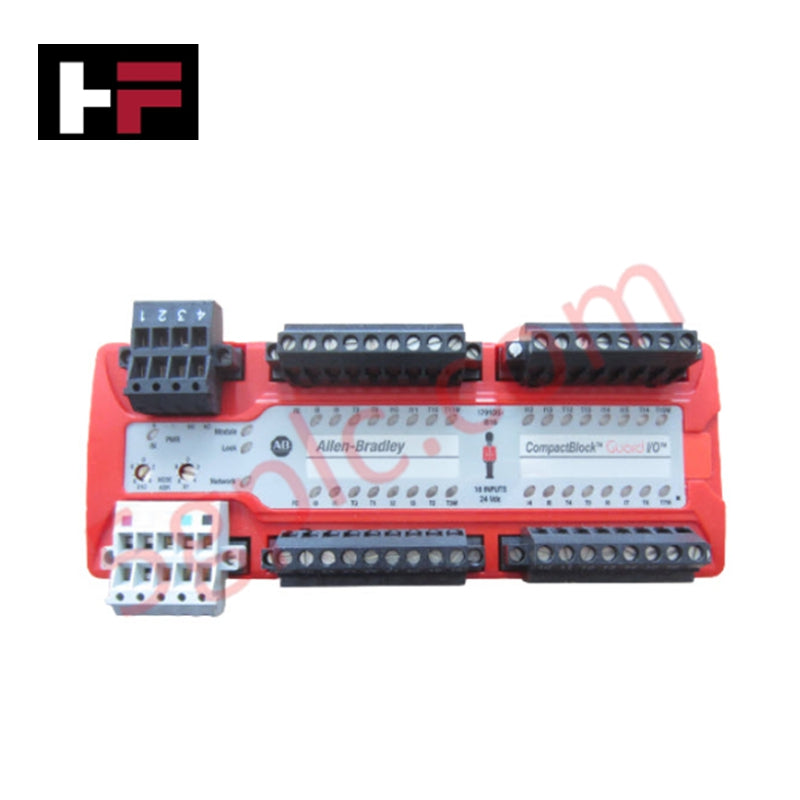

يعمل Allen Bradley 1791DS-IB16 كوحدة إدخال أمان عالية الموثوقية ضمن عائلة CompactBlock™ Guard I/O™. تتصل هذه الوحدة مباشرة بشبكات DeviceNet™ Safety، موفرة 16 مدخل أمان مخصصة لمراقبة الأجهزة الميدانية الحرجة مثل أزرار الإيقاف الطارئ، الستائر الضوئية، وبوابات الأمان. تقوم بتوزيع بيانات الإدخال الرقمي المصنفة للأمان إلى وحدات التحكم GuardLogix® أو SmartGuard™. نحن نوفر هذه الوحدة جديدة وأصلية 100%، مما يضمن توافق دوائر الأمان الخاصة بك مع أعلى تصنيفات الأداء SIL و Cat.
المواصفات الفنية
يستخدم 1791DS-IB16 بنية أجهزة متخصصة لتنفيذ منطق الأمان الحرج:
| الميزة | المواصفة |
| عدد المداخل | 16 مدخل أمان |
| نوع الإدخال | قناة واحدة (قابلة للتهيئة لقناتين) |
| بروتوكول الشبكة | DeviceNet Safety |
| نطاق جهد التشغيل | 20.4–26.4 فولت تيار مستمر |
| استهلاك الطاقة | 85 مللي أمبير عند 24 فولت تيار مستمر |
| جهد التشغيل (On-State) | 11 فولت تيار مستمر كحد أدنى |
| جهد الإيقاف (Off-State) | 5 فولت تيار مستمر كحد أقصى |
| عدد المخارج | 0 (وحدة إدخال فقط) |
| الوزن | 1.00 رطل (0.45 كجم) |
| UPC | 612598336050 |
مزايا هندسية
-
مراقبة مصنفة SIL 3 / PLe: يدعم 1791DS-IB16 تطبيقات الأمان حتى SIL 3 (IEC 61508) وPLe (ISO 13849-1). هذا يسمح بالتكامل في مناطق الآلات عالية المخاطر حيث الأمان الوظيفي مطلب ميكانيكي وقانوني.
-
تكامل DeviceNet Safety: تستخدم الوحدة بروتوكول CIP Safety™ عبر DeviceNet. هذا يمكّن من نقل بيانات الأمان والبيانات القياسية للتحكم عبر زوج سلكي واحد، مما يقلل بشكل كبير من تعقيد الأسلاك وتكاليف المواد في هياكل الأمان الموزعة.
-
اختبار النبض المدمج: تولد الوحدة نبضات اختبار لاكتشاف الدوائر القصيرة إلى مصادر الطاقة الخارجية أو القنوات المجاورة. تضمن هذه القدرة على التشخيص الذاتي أن يكتشف النظام أعطال الأسلاك قبل أن تؤثر على وظيفة الأمان.
-
تصميم مدمج بنمط بلوك: التصميم الموفر للمساحة يناسب خزانات التحكم الضحلة. تسمح الكتل الطرفية المدمجة بإنهاء الأجهزة الميدانية مباشرة، مما يلغي الحاجة إلى شرائط طرفية وسيطة ويبسط عملية استكشاف الأخطاء وإصلاحها.
-
تهيئة مرنة للمداخل: يمكن للمهندسين تهيئة الـ16 مدخلاً كنقاط قناة واحدة فردية أو كأزواج قناة مزدوجة (8 أزواج) للتطبيقات التي تتطلب مراقبة أمان زائدة.
الأسئلة الشائعة
-
هل يحتاج 1791DS-IB16 إلى وحدة تحكم أمان؟
نعم. تعمل هذه الوحدة كجهاز إدخال/إخراج أمان عن بُعد. يجب أن تتواصل مع وحدة تحكم أمان رئيسية، مثل وحدة تحكم Allen Bradley GuardLogix أو وحدة تحكم SmartGuard 600، عبر شبكة DeviceNet Safety.
-
هل هذا المنتج جديد وأصلي من Allen Bradley؟
بالتأكيد. نضمن أن كل وحدة 1791DS-IB16 نشحنها جديدة 100% في عبوة أصلية مختومة من المصنع. كل وحدة تفي بمعايير الشراء الصناعية الصارمة E-E-A-T.
-
ما أهمية جهد التشغيل 11 فولت تيار مستمر؟
يحدد حد 11 فولت تيار مستمر الحد الأدنى للجهد الذي تعترف به الوحدة كإشارة "عالية". تضمن هذه التحملية المحددة تشغيلًا مستقرًا في بيئات قد تحدث فيها انخفاضات جهد، مما يمنع التنبيهات الكاذبة لنظام الأمان.
-
هل يمكنني مراقبة الستائر الضوئية ذات القناتين باستخدام هذه الوحدة؟
نعم. يمكنك ربط المداخل في تهيئة البرنامج لدعم أجهزة الأمان ذات القناتين. تسمح هذه التهيئة للوحدة بأداء مراقبة متقاطعة للقنوات لاكتشاف التباينات بين الإشارتين.
