تفاصيل المنتج
نظرة عامة على المنتج

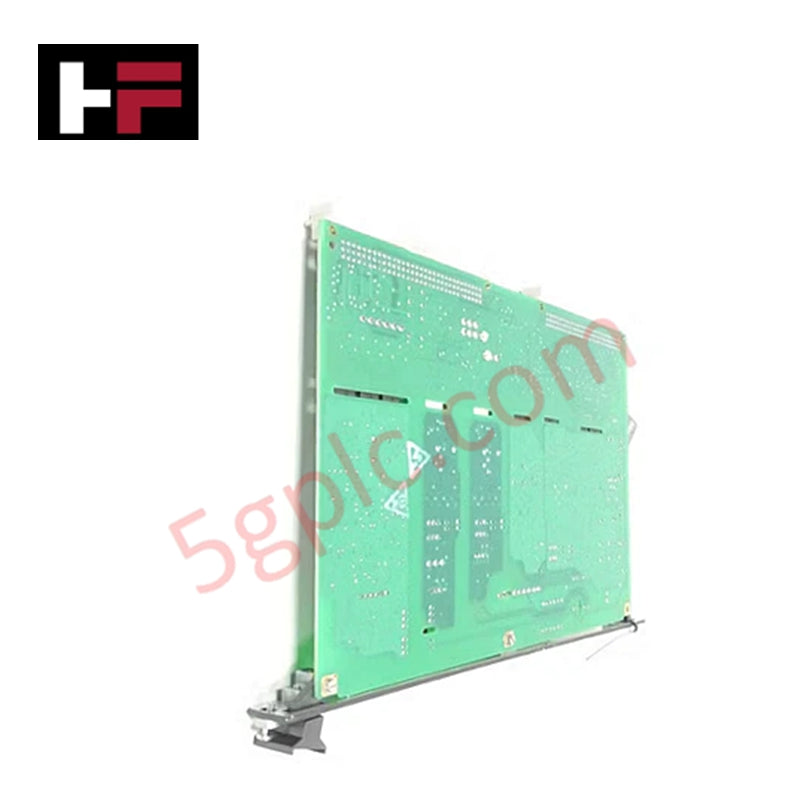

تعمل IS200ERDDH1ABB كمنظم مثير IGBT متخصص وبطاقة تفريغ ديناميكية ضمن نظام التحكم General Electric Mark VI Speedtronic. هذا المكون الجديد 100% الأصلي يدير مهام تنظيم وتبديد الطاقة الحرجة المطلوبة لأنظمة إثارة التوربينات. يتحكم في تسلسلات تبديل IGBT للحفاظ على جهد المجال بدقة أثناء تنفيذ وظائف التفريغ الديناميكي لحماية دوار المولد من حالات الجهد الزائد أثناء عمليات إيقاف الإثارة السريعة أو حالات الأعطال.
المواصفات الفنية
تستخدم IS200ERDDH1ABB تصميمًا بحجم 6U مزدوج الارتفاع لاستيعاب دوائر تنظيم التيار العالي وواجهات الاتصال عالية السرعة.
| الميزة | تفاصيل المواصفات |
| الشركة المصنعة | جنرال إلكتريك (GE) |
| السلسلة | Mark VI Speedtronic |
| رقم القطعة | IS200ERDDH1ABB |
| شكل الوحدة | فتحة واحدة، ارتفاع مزدوج (6U) |
| جهد التغذية | +5 فولت تيار مستمر |
| التيار المسحوب | 6 أمبير (اسمي) |
| واجهة اللوحة الخلفية | موصلان مزدوجان (P1, P2) |
| الاتصال الأمامي | 7 موصلات متعددة الدبابيس |
| درجة حرارة التشغيل | -30°C إلى +65°C |
| الأبعاد | 233.68 مم × 160.02 مم × 20.32 مم |
| الرطوبة | 5% إلى 95% بدون تكثف |
مزايا هندسية
-
تفريغ ديناميكي عالي السرعة: تنفذ بطاقة ERDD بروتوكولات تفريغ الطاقة السريعة. من خلال تفعيل مقاومات التفريغ الديناميكية، تقوم البطاقة بتبديد الطاقة المغناطيسية الزائدة من مجال المولد خلال أجزاء من الثانية، مما يمنع تلف العزل أثناء تسلسلات الإيقاف الطارئ.
-
إدارة حرارية محسّنة: على الرغم من سحب التيار الكبير البالغ 6 أمبير، يتيح تصميم اللوحة 6U مساحة سطحية كبيرة لتبريد المكونات. يحافظ هذا التصميم على ترددات التبديل مستقرة عبر نطاق التشغيل الكامل من -30°C إلى +65°C، مما يضمن عدم انحراف المنظم تحت أحمال الإثارة الثقيلة.
-
اتصال متعدد النقاط متقدم: تسهل سبعة موصلات أمامية على السطح التوصيل المباشر مع مشغلات بوابات IGBT الخارجية وأجهزة استشعار التغذية الراجعة. تقلل هذه الاستراتيجية المحلية للتوصيل من تأخير الإشارة وتلغي التداخل الكهرومغناطيسي (EMI) المرتبط عادة بأسلاك طويلة غير محمية داخل خزانة التحكم.
-
محاذاة صلبة للوحة الخلفية: يوفر موصلان P1 وP2 على اللوحة الخلفية توزيع طاقة عالي التكامل ومزامنة ناقل البيانات. يمنع الإطار الصلب 6U الانحراف الميكانيكي، مما يضمن اتصالًا كهربائيًا ثابتًا حتى في بيئات التوربينات التي تتعرض للاهتزازات الهيكلية المستمرة.
الأسئلة الشائعة
-
هل يتم توريد IS200ERDDH1ABB كوحدة جديدة من المصنع؟
نعم. نوفر هذه الوحدة كمخزون أصلي من GE جديد 100% . تبقى كل بطاقة في غلافها الأصلي المضاد للكهرباء الساكنة وتحمل رموز تعريف الشركة المصنعة الأصلية لضمان شفافية النظام.
-
ما هي الوظيفة الأساسية لمتطلبات الطاقة 5 فولت تيار مستمر و6 أمبير؟
يوفر خط +5 فولت تيار مستمر الطاقة لمعالجات المنطق عالية السرعة ومضخمات إشارة مشغلات البوابة الداخلية. تضمن قدرة 6 أمبير أن تحافظ البطاقة على هامش كافٍ لتشغيل ما يصل إلى سبع واجهات خارجية في نفس الوقت دون انخفاض الجهد.
-
هل تتطلب هذه البطاقة وضع فتحة محددة في رف Mark VI؟
نعم. كبطاقة 6U مزدوجة الارتفاع، تتطلب IS200ERDDH1ABB فتحة محددة تتوافق مع توصيلات اللوحة الخلفية P1 وP2 للتحكم في الإثارة. يرجى دائمًا الرجوع إلى دليل نظام التحكم GEH-6421 الخاص بنظامك لمعرفة العنوان الدقيق للرف.
-
كيف تتعامل البطاقة مع بيئات الرطوبة العالية؟
تستخدم IS200ERDDH1ABB طبقات عازلة صناعية على مسارات الدوائر المطبوعة الحرجة. تتيح هذه الحماية للبطاقة العمل في رطوبة تصل إلى 95% بدون تكثف، مما يمنع أكسدة المسارات وتسرب التيار في مواقع محطات الطاقة الساحلية أو الاستوائية.
