تفاصيل المنتج
نظرة عامة على المنتج

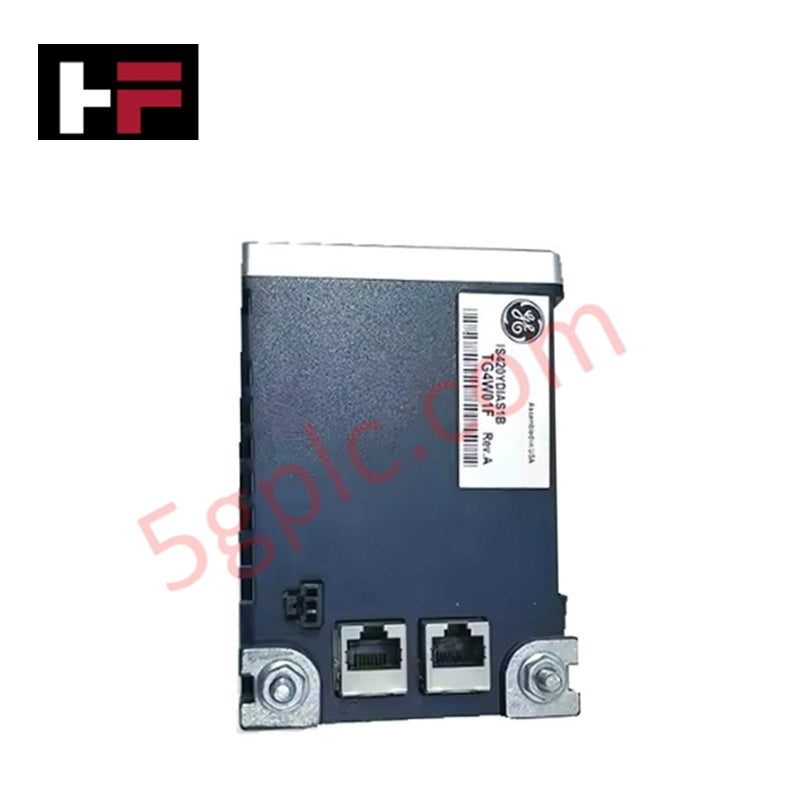

تعمل وحدة IS420YDIAS1B كجهاز إدخال تلامسي منفصل عالي الكثافة مصمم خصيصًا لنظام السلامة الوظيفية General Electric Mark VIeS. تقوم هذه الوحدة الجديدة كليًا الأصلية بتحويل إشارات الحقل من مفاتيح الحد، وأزرار الضغط، وتلامسات المرحلات إلى إشارات رقمية للتحكم الحرج في التوربينات ووظائف السلامة المؤتمتة. من خلال دمج 24 قناة إدخال في هيكل صغير للتثبيت على السطح، فإنها تعظم مساحة الخزانة مع توفير جمع بيانات عالي السرعة عبر اتصالات IONet المكررة.
المواصفات الفنية
تستخدم وحدة IS420YDIAS1B حماية متقدمة للدوائر ومعالجة عالية السرعة للحفاظ على سلامة الإشارة في بيئات كهربائية صاخبة.
| الميزة | تفاصيل المواصفات |
| الشركة المصنعة | جنرال إلكتريك (GE) |
| السلسلة | Mark VIeS (السلامة) |
| قنوات الإدخال | 24 مدخل منفصل |
| عزل الإدخال | 1500 فولت |
| رفض الجهد | 125 فولت تيار مستمر |
| مدخل الطاقة | مدخل متخصص بثلاثة أطراف |
| واجهة الشبكة | موصلان RJ-45 إيثرنت مزدوجان |
| التقنية | تثبيت على السطح (SMT) |
| درجة حرارة التشغيل | -40 إلى 70 درجة مئوية |
| الأبعاد | 8.26 سم (ارتفاع) × 4.19 سم (عرض) × 12.1 سم (عمق) |
مزايا هندسية
-
عزل جلفاني فائق: توفر الوحدة عزل إدخال بقوة 1500 فولت، مما يحمي منطق التحكم الأساسي من ارتفاعات الجهد المفاجئة وحلقات الأرض في جانب الحقل. تمنع هذه الحاجز المادي الأعطال الكارثية في حالة حدوث أعطال كهربائية خارجية.
-
مراقبة عالية الكثافة: يمكن للمهندسين إدارة ما يصل إلى 24 تلامسًا ميدانيًا مستقلاً من خلال واجهة واحدة. يقلل هذا من البصمة الكلية للأجهزة ويبسط بنية الأسلاك داخل حاوية التحكم.
-
تكامل شبكة مكررة: تسمح منافذ إيثرنت RJ-45 المزدوجة للوحدة بالتواصل عبر شبكات IONet المكررة. إذا فشل مسار شبكة واحد، تستمر الوحدة في نقل بيانات الحالة الحرجة دون انقطاع، مما يضمن مراقبة السلامة بدون توقف.
-
مقاومة حرارية قصوى: يتيح التصميم المتين للتثبيت على السطح التشغيل الموثوق به في درجات حرارة تتراوح من -40 درجة مئوية إلى +70 درجة مئوية. هذا يلغي الحاجة إلى وحدات تبريد أو تدفئة مكلفة في وحدات التحكم النائية أو الخارجية.
الأسئلة الشائعة
-
هل وحدة IS420YDIAS1B هذه جديدة أصلية أم قطعة فائضة؟
نحن نوفر هذا المنتج حصريًا كوحدة جديدة 100%، أصلية مختومة من مصنع GE. وهي تلبي جميع شهادات السلامة والمعايير الوظيفية الحالية لسلسلة Mark VIeS.
-
كيف يفيد رفض الجهد 125 فولت تيار مستمر نظامي؟
تسمح هذه الميزة للوحدة بتصفية الضوضاء الشائعة والجهود المستحثة الكبيرة التي غالبًا ما توجد في أسلاك الحقل طويلة المدى. تضمن أن يتحسس المتحكم فقط التحولات الحقيقية للتلامسات، مما يمنع الإشارات الوهمية أو التنبيهات الخاطئة.
-
ما هي لوحات التوصيل المتوافقة مع IS420YDIAS1B؟
عادةً ما يتم تركيب هذه الوحدة على لوحات التوصيل من سلسلة TBCI أو TIDI. يضمن موصل DC-37 في القاعدة اتصالًا ميكانيكيًا وكهربائيًا آمنًا بدون أدوات مع كتلة التوصيل المرتبطة.
-
هل تدعم الوحدة التبديل الساخن؟
تسمح بنية Mark VIeS باستبدال وحدات الإدخال/الإخراج أثناء تشغيل النظام؛ ومع ذلك، يجب اتباع بروتوكولات السلامة المحددة الموضحة في دليل نظام GEH-6725 للحفاظ على مستوى سلامة النظام (SIL).
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
