تفاصيل المنتج

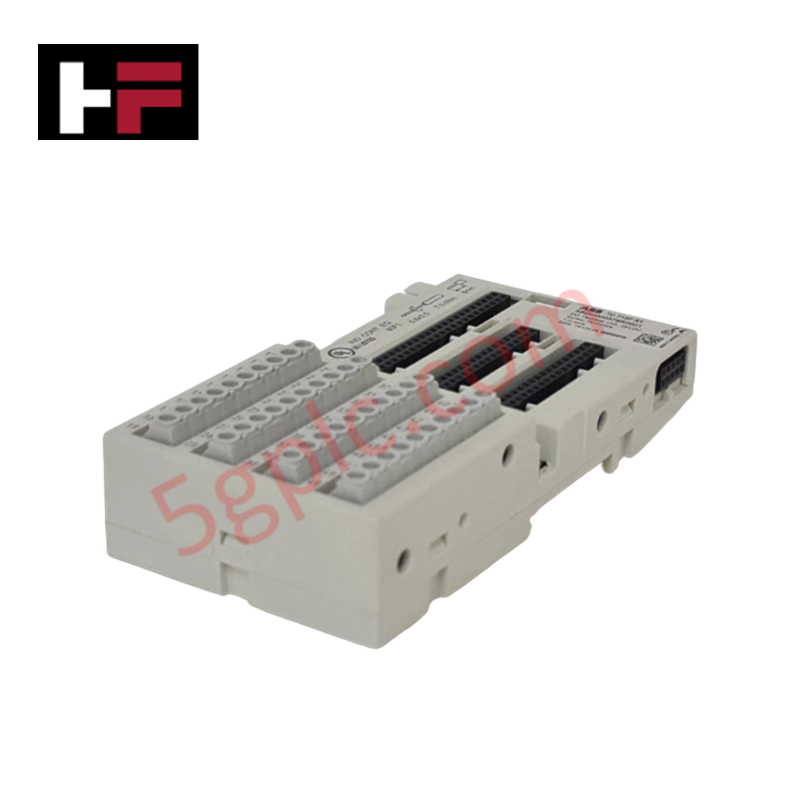

تعمل وحدة الطرفية ABB TU 715F 3BDH000378R0001، المعروفة أيضًا باسم وحدة الطرفية TU 715F للإدخال/الإخراج، كمكون مادي مخصص لإنهاء الأسلاك الميدانية وتوجيه الإشارات ضمن منصات الإدخال/الإخراج ABB S700.
المواصفات المادية
| المعلمة | المواصفة |
|---|---|
| النموذج | TU 715F 3BDH000378R0001 |
| العلامة التجارية | ABB |
| الأصل | تصنيع ABB القياسي |
| الوزن | 0.19 كجم |
| الأبعاد | 68 مم × 30 مم × 135 مم |
| درجة حرارة التشغيل | -20 إلى +60 درجة مئوية (النطاق الصناعي القياسي) |
| استهلاك الطاقة | وحدة أساسية سلبية (مزودة بالطاقة عبر وحدة الإدخال/الإخراج) |
| سلسلة الميكانيكا | S700 |
| نوع الطرفية | أطراف براغي، اتصال بسلك واحد أو سلكين |
| حجم السلك المدعوم | 0.08 إلى 2.5 مم² |
| تصنيف تيار الحمل | 10 أمبير |
| جهد الوضع المشترك | 24 فولت تيار مستمر |
توسيع كثافة الإدخال/الإخراج وتوافق فلاش البرنامج الثابت
تمكّن وحدة الطرفية TU 715F من توسيع كثافة الإدخال/الإخراج بشكل معياري من خلال عملها كطبقة واجهة مادية لوحدات الإدخال/الإخراج S700 على سكة DIN. توصل مسارات الناقل الداخلية المدمجة الإشارات الميدانية مباشرة إلى اللوحة الخلفية المحلية، مما يسهل النقل منخفض الكمون عبر الشبكات الحتمية. استبدال أو تبديل بطاقات الإدخال/الإخراج النشطة المدرجة على الوحدة الأساسية لا يؤثر على الأسلاك الميدانية القائمة، مما يحافظ على توافق فلاش البرنامج الثابت للنظام وسرعة الاتصال المستمرة عبر اللوحة الخلفية في فتحات الطرفية المجاورة.
الأسئلة المتكررة
س: ما هي حدود مقاييس أسلاك أطراف البراغي التي تنطبق على وحدة الطرفية TU 715F؟
ج: تستوعب كتل التوصيل البرغي مقاطع موصلات تتراوح من 0.08 مم² حتى 2.5 مم² لتوصيلات بسلك واحد أو سلكين.
س: هل يمكن استبدال وحدة الإدخال/الإخراج النشطة دون فصل الأسلاك الميدانية من وحدة TU 715F؟
ج: نعم، تُربط الأسلاك الميدانية مباشرة بوحدة الطرفية، مما يسمح بفك واستبدال وحدة الإدخال/الإخراج النشطة S700 بشكل مستقل.
إرشادات التثبيت الميداني
- ثبت وحدة الطرفية بإحكام على سكة DIN قياسية بعرض 35 مم قبل توصيل وحدات الإدخال/الإخراج النشطة S700.
- قم بتجريد الأسلاك الميدانية للطول الموصى به وشد أطراف البراغي وفقًا للمواصفات القياسية لمنع الاتصالات الميكانيكية الفضفاضة.
- وصل أسلاك الحماية إلى حافلات التأريض المخصصة لتقليل تداخل الضوضاء عالية التردد عبر قنوات الإشارة.
- عزل جهد إمداد الحقل الخارجي 24 فولت تيار مستمر قبل توصيل أو فصل موصلات الطرفية.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
