تفاصيل المنتج

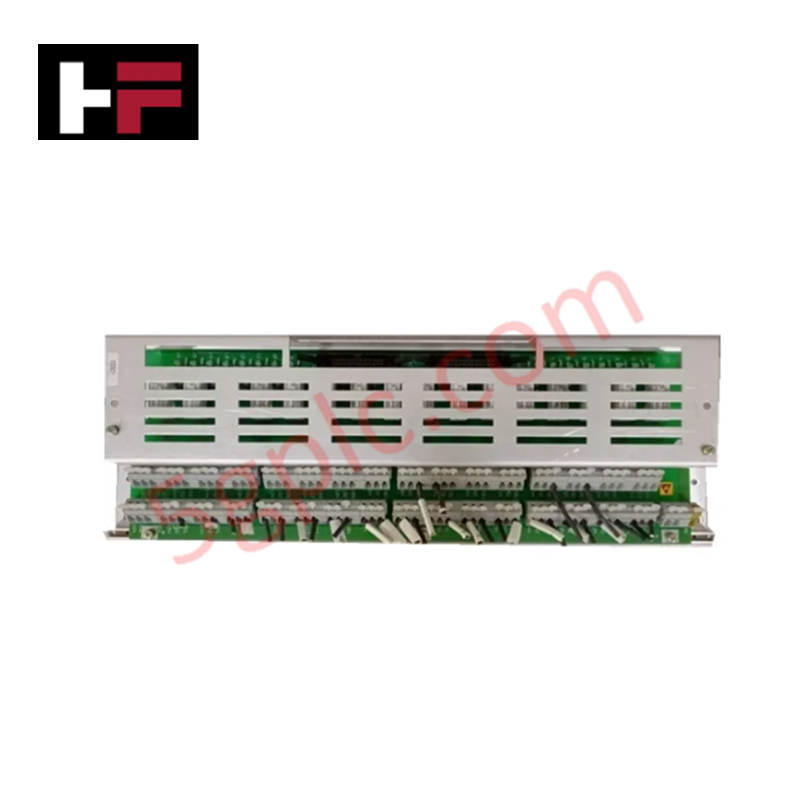

تعمل بطاقة الإخراج المرحلي ABB AR C093 AE01 HIEE300690R0001 كالبطاقة الرئيسية AR C093 AE01 المستخدمة لتنفيذ التبديل الكهروميكانيكي وعزل إشارات الإخراج المنفصلة عبر منصات أتمتة ABB. تقوم بتحويل أوامر منطق الحافلة الرقمية الداخلية إلى إغلاق اتصالات فعلية لتشغيل المرحلات الوسيطة، صمامات الملف اللولبي، ودوائر الإنذار الخارجية. تعالج البطاقة أوامر الإخراج الثنائية متعددة القنوات، موفرة عزلاً جلفانيًا بين إلكترونيات لوحة النظام وحمل الاتصالات الميدانية الخارجية.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | AR C093 AE01 HIEE300690R0001 |
| العلامة التجارية | ABB |
| المنشأ | سويسرا |
| الوزن | 0.76 كجم (1.68 رطل) صافي |
| الأبعاد | 180 مم × 80 مم × 480 مم (7.09 إنش × 3.15 إنش × 18.90 إنش) |
| درجة حرارة التشغيل | 0 إلى +60 درجة مئوية (التخزين: -40 إلى +70 درجة مئوية) |
| استهلاك الطاقة | مزود عبر حافلة لوحة الظهر |
| نوع الإخراج | اتصالات مرحل كهروميكانيكي منفصلة |
| عزل الإشارة | عزل جلفاني من القناة إلى لوحة الظهر |
| شكل البطاقة | مجموعة لوحة دوائر مطبوعة مركبة على رف |
| درجة الحماية | IP00 (مثبتة داخل هيكل/رف IP20) |
سرعة اتصال حافلة لوحة الظهر وتدرج كثافة الإدخال/الإخراج
تقوم بطاقة المرحل AR C093 AE01 بتدرج كثافة قنوات الإخراج داخل وحدات النظام الفرعية القياسية، وتعمل تحت سرعة اتصال متزامنة لحافلة لوحة الظهر. تقوم المنطق الداخلي بفك ترميز عناوين إطارات التحكم من المعالج الرئيسي مع تأخير ضئيل، وتنفيذ تسلسلات تنشيط الملف عبر جميع قنوات الإخراج في وقت واحد. يوفر العزل الجلفاني العالي بين القنوات وبعضها وبين القنوات والحافلة حماية للمنطق الحساس من تقلبات الجهد الميداني وارتفاعات التبديل الحثي أثناء تفعيل اتصالات المرحل.
الأسئلة المتكررة
س: هل يمكن إزالة أو تركيب بطاقة AR C093 AE01 أثناء تشغيل طاقة لوحة الظهر؟
ج: لا. يجب عزل طاقة لوحة الظهر تمامًا قبل إدخال أو إخراج الوحدة لمنع حدوث قوس كهربائي عبر موصلات الحافة واحتمال تلف حركة مرور حافلة النظام.
س: ما الآليات التي تحمي المنطق الداخلي من تقلبات تبديل الأحمال الميدانية؟
ج: تحتوي البطاقة على محولات ضوئية ودوائر قيادة ملفات مرحل مخصصة توفر عزلاً فيزيائيًا وكهربائيًا بين اتصالات التبديل ذات الجهد العالي في الميدان وإشارات التحكم منخفضة الجهد في لوحة الظهر.
س: كيف يتم التحقق من الحالة الوظيفية لقنوات إخراج المرحل الفردية؟
ج: يتم الإشارة إلى حالة القناة عبر مصابيح LED تشخيصية في اللوحة الأمامية تضيء عند تنشيط ملف المرحل المقابل.
إرشادات التركيب الميداني
- أوقف تشغيل الوحدة الفرعية وعزل جميع مصادر الجهد الميداني الخارجية الموصولة بلوحة التوصيل قبل إدخال مجموعة البطاقة في فتحة الرف المخصصة.
- قم بمحاذاة حواف لوحة الدوائر المطبوعة مع أدلة البطاقة العلوية والسفلية للوحدة الفرعية، وادفع البطاقة بسلاسة إلى الداخل حتى تثبت موصلات لوحة الظهر بالكامل.
- شد براغي تثبيت اللوحة الأمامية لتأمين الوحدة ضد الاهتزاز وإقامة اتصال تأريض هيكل الإطار.
- قم بتمرير أسلاك الإخراج المنفصلة للميدان بعيدًا عن كابلات الإشارة التناظرية منخفضة المستوى أو حافلات الاتصال، مع الحفاظ على مسافة فصل لا تقل عن 200 مم لتقليل التداخل الحثي.
- وصل الأحمال الحثية الخارجية (مثل ملفات الملف اللولبي أو القواطع) مع دايودات الحماية للدوائر المستمرة أو مثبطات RC للدوائر المتناوبة عبر اتصالات الميدان لمنع تفريغ القوس الكهربائي وتمديد عمر تشغيل الاتصالات.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
