تفاصيل المنتج

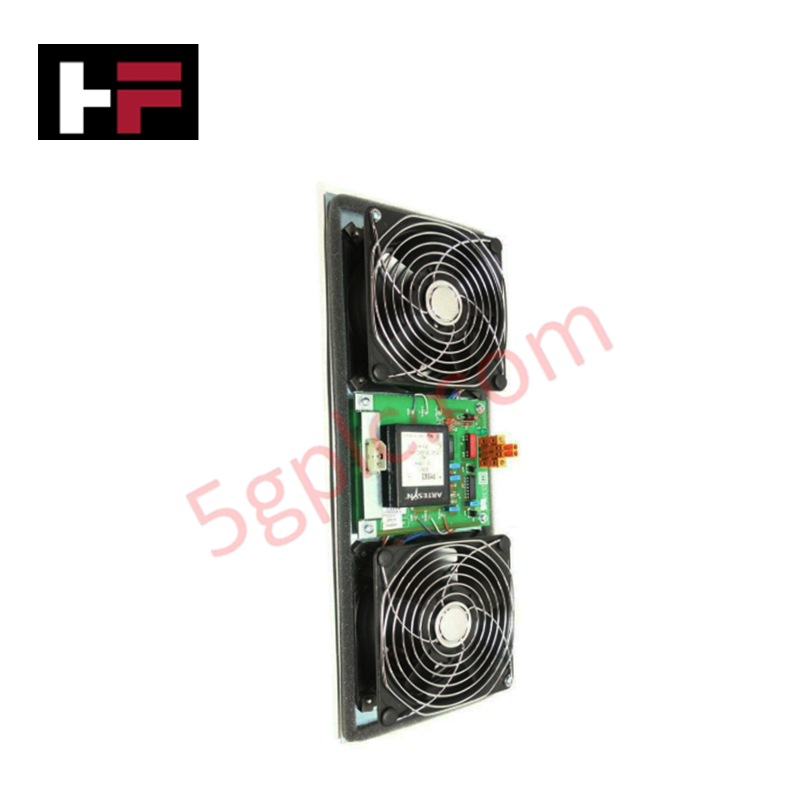

يعمل Honeywell 51199947-175، المُدرج أيضًا باسم 51199947-175 كمجموعة مروحة خزانة مع إنذار، كمكوّن مخصص للأجهزة لإدارة الحرارة بالهواء القسري وكشف الأعطال داخل حاويات خزائن DCS من Honeywell. ويتعامل مع طاقة دخل خطية تتراوح بين 85-132 VAC عند تردد 47-63 Hz لتشغيل التهوية المستمرة، مع الاستفادة من مفتاح تلامس مدمج بقدرة تصل إلى 200 VDC Peak لتفعيل إنذارات فشل تدفق الهواء.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 51199947-175 |
| العلامة التجارية | Honeywell |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 3.22 kg (وزن الشحن 4.5 kg) |
| الأبعاد | حامل مروحة خزانة DCS قياسي |
| درجة حرارة التشغيل | 0 إلى 60 deg C |
| استهلاك الطاقة | 85-132 VAC، 47-63 Hz، تيار مقنن 0.5 A |
| جهد مفتاح التلامس | 200 VDC Peak |
| تيار مفتاح التلامس | 0.5 A Max DC Rating Peak AC Resistive |
| نوع النظام الفرعي | مجموعة مروحة خزانة مع إنذار |
العزل بين القنوات والحماية الحرارية
يحافظ 51199947-175 على فصل بصري وكهربائي فعلي بين خطوط توزيع طاقة الخزانة ودوائر مراقبة المجال منخفضة الجهد. ويؤدي دمج مخارج التلامس الجاف في حلقة المراقبة إلى منع اقتران اندفاعات الجهد العالي مع مجموعات إنهاء توصيلات المجال الحساسة لبروتوكول حلقات 4-20 mA HART ورفوف وحدات تحكم DCS. ويحافظ تبديد الحرارة المستمر عبر تدفق الهواء بالحمل القسري على درجات حرارة وصلات النظام أثناء التشغيل بالحمل الكامل.
الأسئلة الشائعة
س: ما الإجراء الذي يحدث في مفتاح التلامس عند تعطل المروحة؟
ج: يغيّر مفتاح التلامس المدمج حالة دائرته، فيفتح الحلقة أو يغلقها حتى 200 VDC Peak لإرسال إشارة بعطل تدفق الهواء مباشرةً إلى نظام مراقبة المحطة.
س: هل يمكن لوحدة 51199947-175 العمل مع مداخل بتردد تيار متردد متغير؟
ج: نعم، تقبل مجموعة المحرك المدمجة جهود خط أحادية الطور من 85 إلى 132 VAC ضمن نطاق تردد تشغيل يتراوح بين 47 و63 Hz دون تدهور حراري.
إرشادات التركيب الميداني
- افصل مصدر الطاقة الرئيسي للخزانة واقفله قبل تركيب غلاف المروحة أو إزالته.
- ثبّت المجموعة التي تزن 3.22 kg في الفتحات المخصصة بالحاوية باستخدام مسامير التثبيت المحددة للحفاظ على الصلابة الميكانيكية للهيكل.
- وصّل خطوط إمداد 85-132 VAC ودوائر تلامس الإنذار باستخدام مسارات كابلات محمية منفصلة لمنع تداخل الإشارة.
- تأكد من توصيل أسلاك التأريض بإحكام بطرف التأريض الرئيسي للخزانة قبل تطبيق جهد الخط.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
