تفاصيل المنتج

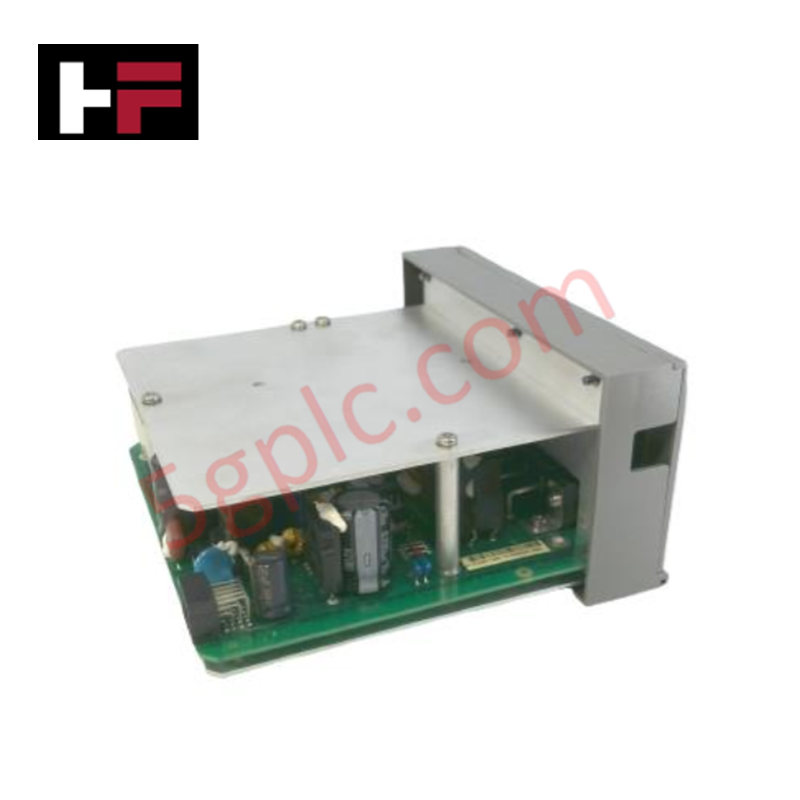

مُهيّأ لتحويل طاقة النظام من التيار المتردد إلى التيار المستمر في بنى Honeywell ControlEdge HC900، يوفّر Honeywell 900P02-0201 (وحدة إمداد الطاقة 900P02) تنفيذًا ماديًا وكهربائيًا مباشرًا.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الطراز | 900P02-0201 |
| العلامة التجارية | Honeywell |
| المنشأ | الولايات المتحدة الأمريكية |
| درجة حرارة التشغيل | تحمّل بيئي لهيكل الوحدة من -40 إلى +85 درجة مئوية |
| استهلاك الطاقة | وحدة مصدر إمداد الطاقة (تحويل دخل 120 VAC إلى خرج 24 VDC) |
| جهد الدخل | 120 VAC |
| جهد الخرج | 24 VDC |
| نوع التركيب | إدخال في فتحة الطاقة المخصصة بالحامل/الهيكل |
| فئة المنتج | وحدات إمداد الطاقة |
العزل بين القنوات وتنظيم طاقة نظام DCS
تحوّل الوحدة 900P02-0201 طاقة التغذية الأساسية الواردة بجهد 120 VAC إلى 24 VDC منظّم لتوزيعها عبر ناقل اللوحة الخلفية الداخلي HC900. وقد صُمّمَت لتغذية الحلقات التناظرية الميدانية، بما في ذلك الأجهزة التي تستخدم بروتوكول حلقات HART بتيار 4-20 mA، وتضم بنية المحوّل الداخلية عزلًا جلفانيًا بين القنوات وعزلًا جلفانيًا بين الخط والحمل. ويمنع حاجز العزل هذا الارتفاعات العابرة في خط الطاقة وحلقات التأريض من التأثير في منطق المعالجة الأساسي ودوائر تكييف الدخل الحساسة.
الأسئلة الشائعة
س: ما متطلب جهد الدخل الأساسي للوحدة 900P02-0201؟
ج: تقبل الوحدة جهد دخل اسميًا قدره 120 VAC لتوليد طاقة نظام منظّمة بجهد 24 VDC.
س: هل يمكن تبديل وحدة إمداد الطاقة 900P02-0201 أثناء التشغيل الساخن عندما يكون الحامل قيد التشغيل؟
ج: تعتمد حدود التبديل أثناء التشغيل على تكوين التكرار المحدد للحامل؛ ففي إعدادات هيكل إمداد الطاقة المتكرر، يمكن استبدال وحدة إمداد طاقة واحدة أثناء التشغيل دون انقطاع طاقة اللوحة الخلفية للنظام.
س: كيف يتعامل مصدر إمداد الطاقة مع ارتفاعات جهد الخط واختلافات جهد التأريض الميداني؟
ج: تفصل هياكل العزل الجلفاني الداخلية دوائر طاقة التيار المتردد الأساسية عن ناقل اللوحة الخلفية الثانوي بجهد 24 VDC، مما يثبط الارتفاعات العابرة ذات النمط المشترك في الخط ويمنع حلقات التأريض.
إرشادات التركيب الميداني
- تأكد من فتح قاطع دائرة التيار المتردد الرئيسي الذي يغذي كتلة أطراف الطاقة والتحقق من فصل الطاقة عنه قبل إجراء توصيلات الأسلاك بالوحدة 900P02-0201.
- صِل موصلات خط 120 VAC الأساسي والمحايد والتأريض الوقائي المخصص (PE) بإحكام بأطراف البراغي المخصصة للتغذية.
- تحقق من تثبيت وحدة الطاقة بالكامل في فتحة الطاقة اليسرى المخصصة في هيكل حامل HC900 قبل تطبيق طاقة الخط.
- حافظ على مسافات تهوية مناسبة داخل الخزانة حول هيكل وحدة إمداد الطاقة للسماح بحمل حراري كافٍ.
