تفاصيل المنتج

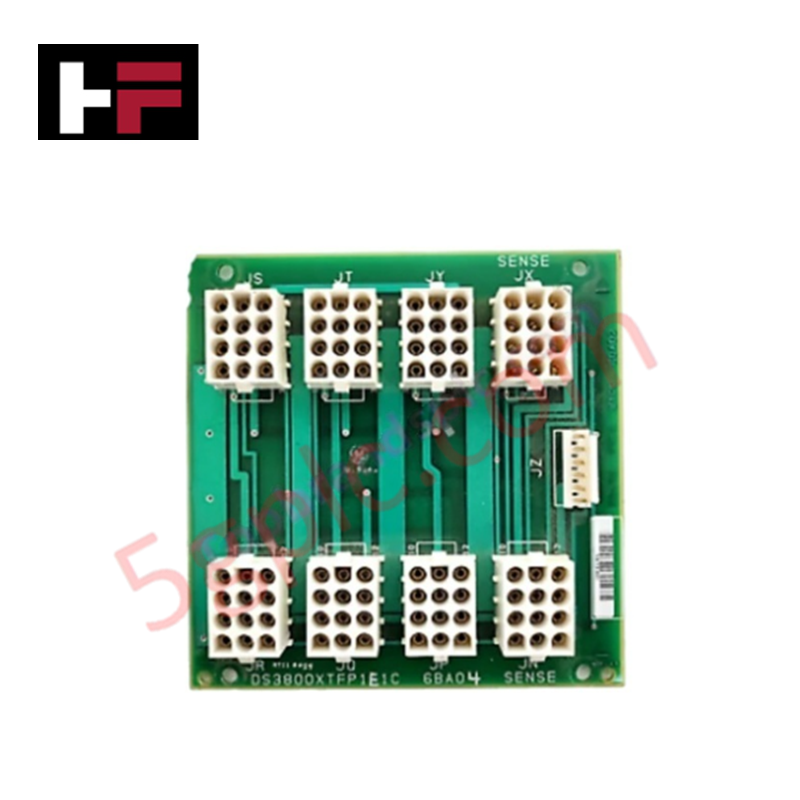

تعمل لوحة GE DS3800XTFP1E1C، المُدرجة أيضًا باسم DS3800XTFP1E1C، وهي لوحة توزيع مخارج الثايرستور، كمكوّن عتادي مخصص لتوزيع إشارات البوابة وتنفيذ توزيع المخارج المنطقية ضمن منصات التحكم في التوربينات Speedtronic Mark IV. وتوجّه نبضات البوابة المتوازية عبر ثمانية هياكل بوابات منطقية مدمجة لتشغيل دوائر إشعال الثايرستور، من دون الحاجة إلى عتاد واجهة خارجي ثانوي.
مواصفات العتاد
| المعلمة | المواصفة |
|---|---|
| الطراز | DS3800XTFP1E1C |
| العلامة التجارية | GE |
| المنشأ | الولايات المتحدة الأمريكية |
| درجة حرارة التشغيل | من 0 إلى +60 درجة مئوية |
| استهلاك الطاقة | سحب قياسي من ناقل اللوحة الخلفية |
| نوع المنتج | لوحة توزيع مخارج الثايرستور |
| مستطيلات البوابات المنطقية | 8 (يحتوي كل منها على 12 منفذًا دائريًا) |
| الأطراف المسمّاة | JS، JT، JY، JX (استشعار)، JR، JQ، JP، JN (استشعار) |
| الموصل المساعد | رأس أطراف توصيل ذكر ذو 6 سنون × 1 |
| تثبيت اللوحة | 4 فتحات تثبيت في الزوايا، وفتحتان على الحافة السفلية |
سرعة اتصال ناقل اللوحة الخلفية وتوجيه الإشارات الحتمي
تستخدم GE DS3800XTFP1E1C توجيهًا مباشرًا عبر مسارات اللوحة الخلفية لزيادة سرعة الاتصال بناقل اللوحة الخلفية إلى أقصى حد وتقليل تأخيرات انتشار الإشارة عبر قنوات إشعال الثايرستور. وتتيح مصفوفات البوابات المنطقية المدمجة توسيع توزيع المخارج مباشرةً للحفاظ على كثافة عالية لقنوات الإدخال/الإخراج من دون التأثير سلبًا في توقيت نبضات البوابة، مع الحفاظ على توافق ذاكرة البرنامج الوميضية بين بطاقات التحكم المتصلة.
الأسئلة الشائعة
س: ما الوظيفة الأساسية لهياكل البوابات المنطقية الثمانية في DS3800XTFP1E1C؟
ج: توزّع هياكل البوابات المنطقية الثمانية أوامر بوابة إدخال مفردة إلى مخارج إشعال متوازية متعددة، وتوجّه نبضات بوابة الثايرستور مباشرةً إلى دوائر التحكم في القدرة.
س: كيف تتم واجهة إشارات الاستشعار على اللوحة؟
ج: تنقل قنوات الاستشعار المخصصة ذات الوسمين JX (استشعار) وJN (استشعار) إشارات التغذية الراجعة للجهد/التيار إلى لوحة المعالج الرئيسية عبر موصل الأطراف الذكر ذي 6 سنون.
س: هل يمكن إدخال اللوحة في هيكل رف Mark IV يعمل بالطاقة أثناء التشغيل؟
ج: لا، يُحظر الإدخال أثناء التشغيل؛ يجب فصل الطاقة الرئيسية وحلقات جهد المجال بالكامل قبل تركيب لوحة الدوائر أو نزعها.
إرشادات التركيب الميداني
- افصل الطاقة عن خزانة التحكم Mark IV وتحقق من انعدام الجهد الكهربائي قبل التعامل مع مجموعة لوحة الدوائر.
- اتبع إجراءات التأريض المناسبة للحماية من التفريغ الكهروستاتيكي (ESD)، وثبّت سوارًا مضادًا للكهرباء الساكنة بإطار الخزانة غير المطلي.
- حاذِ فتحات تثبيت اللوحة مع دعامات الهيكل، مستخدمًا فتحات الزوايا الأربع وفتحتي الحافة السفلية لتثبيت المجموعة ميكانيكيًا.
- صِل قابس الأطراف المساعد ذي 6 سنون بإحكام برأس الموصل الذكر الأبيض.
- افحص جميع توصيلات مقابس البوابات المنطقية (JS، JT، JY، JX، JR، JQ، JP، JN) للتأكد من تعشيق السنون بإحكام قبل إعادة تشغيل طاقة النظام.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
