تفاصيل المنتج
وصف المنتج

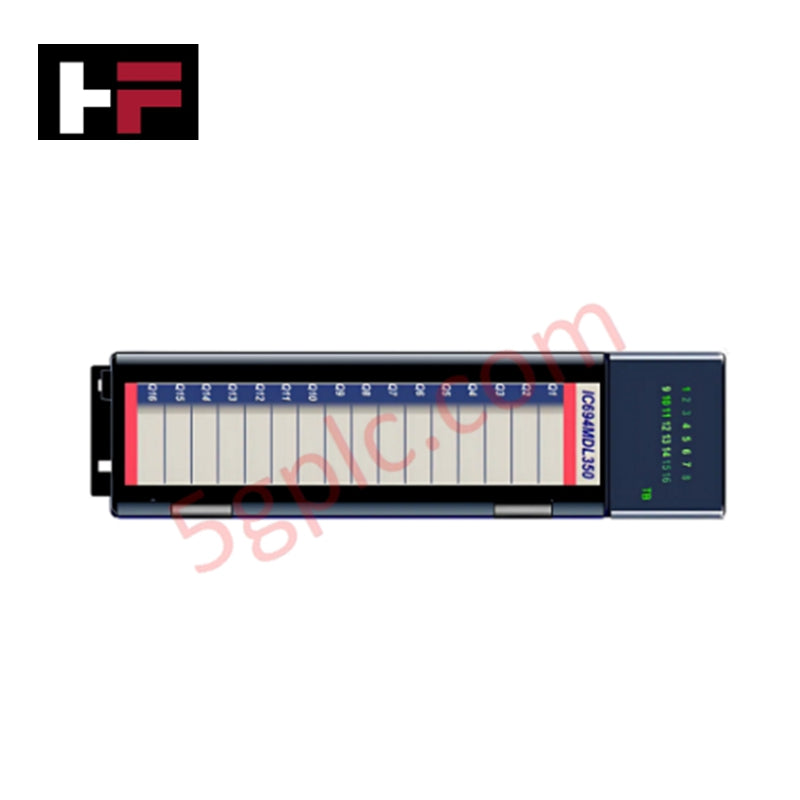

يُعد IC694MDL350 وحدة إخراج منفصلة مصممة لسلسلة GE Fanuc RX3i PACSystems. توفر 16 نقطة إخراج تيار متردد معزولة، تدعم التشغيل الاسمي عند 120 فولت تيار متردد و240 فولت تيار متردد. مع تشخيص مدمج، وعزل قوي، وأداء تبديل موثوق، تم تصميم هذه الوحدة لبيئات الأتمتة الصناعية التي تتطلب تحكمًا موثوقًا في إخراج التيار المتردد.
المواصفات الفنية
-
الشركة المصنعة: GE Fanuc
-
خط الإنتاج: RX3i PACSystem
-
رقم القطعة: IC694MDL350
-
نوع المنتج: وحدة إخراج
-
الجهد المقنن: 120/240 فولت تيار متردد
-
نطاق جهد الإخراج: 74–265 فولت تيار متردد (47–63 هرتز)، الجهد الاسمي 120/240 فولت تيار متردد
-
عدد المخارج لكل وحدة: 16 قناة معزولة
-
استهلاك الطاقة: 315 مللي أمبير من ناقل 5 فولت (جميع المخارج مفعلة)
-
التشخيص: حالة كتلة التوصيل في الموقع تُبلغ إلى وحدة المعالجة المركزية RX3i
-
تيار الاندفاع: 20 أمبير كحد أقصى لدورة واحدة
-
الحد الأدنى لتيار الحمل: 10 مللي أمبير لكل نقطة إخراج
-
هبوط جهد الإخراج: ≤ 1.5 فولت
-
تيار تسرب الإخراج: ≤ 2 مللي أمبير
-
أزمنة الاستجابة: تشغيل/إيقاف ≤ نصف دورة
-
الصمامات: لا توجد صمامات داخلية
-
وزن الشحن: 2 كجم
سيناريوهات الاستخدام
-
أنظمة التحكم الصناعية: يوفر تبديل إخراج تيار متردد موثوق لتركيبات RX3i PACSystem.
-
احتياجات الإخراج عالية الكثافة: يدعم 16 مخرجًا معزولًا لمهام الأتمتة المعقدة.
-
تكامل التشخيص: يبلغ حالة كتلة التوصيل مباشرة إلى وحدة المعالجة المركزية للمراقبة.
-
صيانة الأنظمة القديمة: مناسب لصيانة تكوينات RX3i PACSystem.
الأسئلة الشائعة
س: كم عدد المخارج التي يوفرها IC694MDL350؟ ج: يوفر 16 نقطة إخراج تيار متردد معزولة.
س: ما هو جهد التشغيل الاسمي؟ ج: 120/240 فولت تيار متردد، مع نطاق دعم من 74 إلى 265 فولت تيار متردد.
س: هل تحتوي الوحدة على صمامات داخلية؟ ج: لا، لا توجد صمامات داخلية.
س: كيف يتم الإبلاغ عن معلومات التشخيص؟ ج: يتم الإبلاغ عن حالة كتلة التوصيل في الموقع مباشرة إلى وحدة المعالجة المركزية RX3i.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
