تفاصيل المنتج
نظرة عامة على المنتج

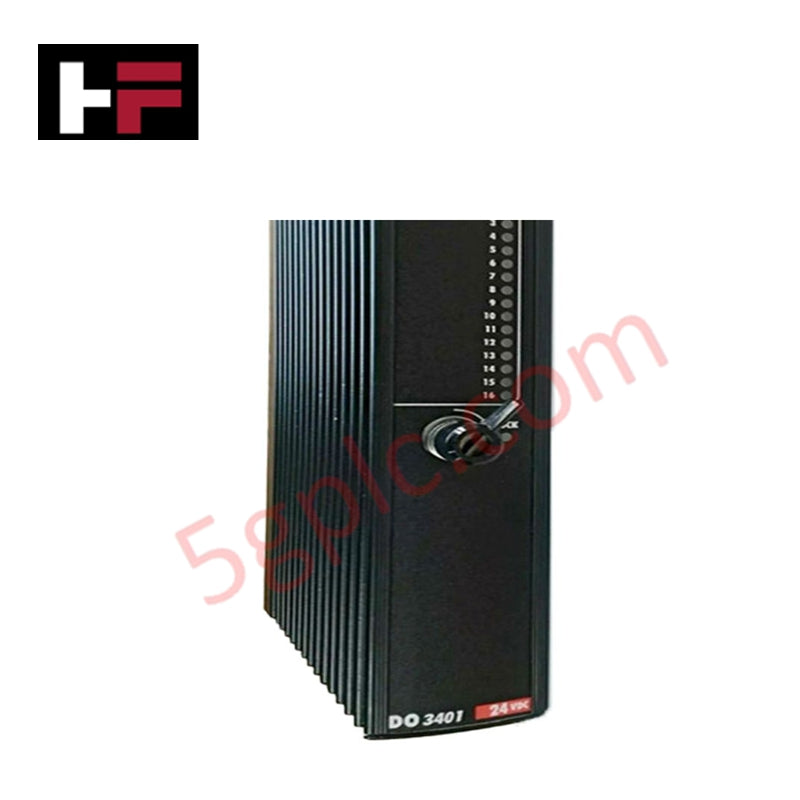

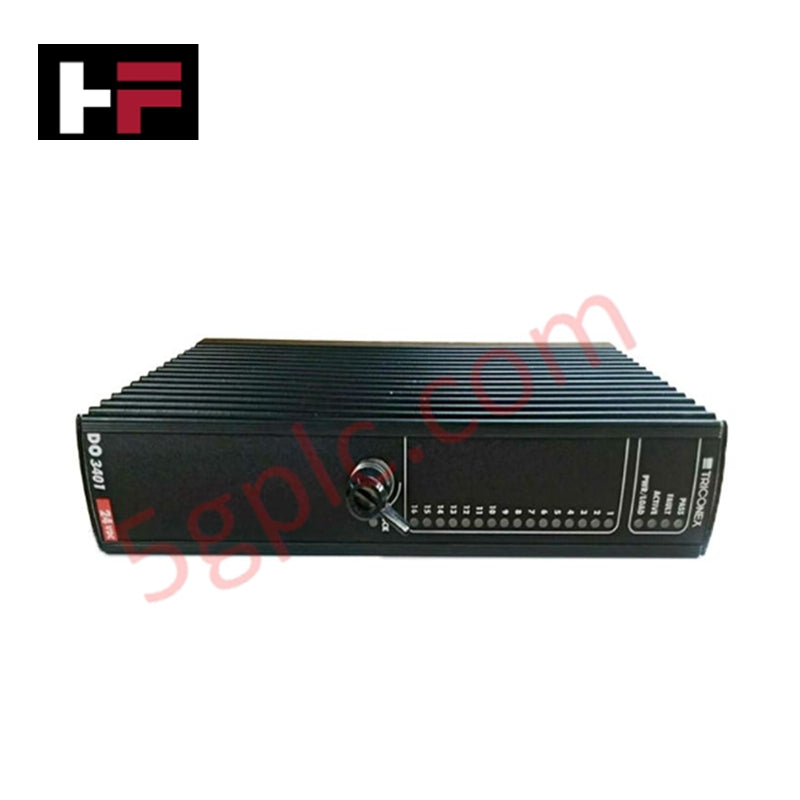

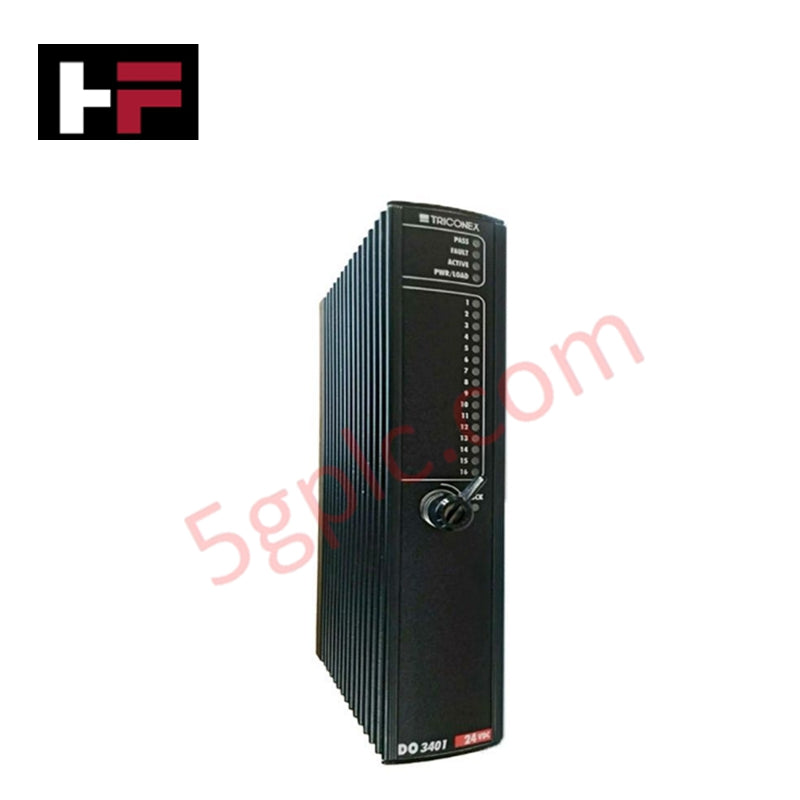

يعمل Triconex DO3401 كواجهة إخراج رقمية عالية الموثوقية ضمن بنية التكرار الثلاثي المعياري (TMR) من Tricon. يدير هذا الموديل 16 قناة مرحل مستقلة من نوع Form-C، موفراً تبديل جهات اتصال جافة لعناصر التحكم النهائية الحرجة. يجسر الفجوة بين المنطق منخفض الجهد والأجهزة الميدانية عالية القدرة مع الحفاظ على الامتثال الصارم لمستوى السلامة SIL 3. نضمن أن هذه الوحدة جديدة 100% وأصلية من المخزون المصنع.
المواصفات الفنية
| المعامل | المواصفة |
| قنوات الإخراج | مرحلات Form-C (SPDT) بـ16 قناة |
| نطاق الجهد | 5–125 فولت تيار مستمر / 24–240 فولت تيار متردد |
| تصنيف التيار | 2 أمبير لكل قناة (حمل مقاوم) |
| العزل | 1500 فولت تيار متردد (بين القنوات) |
| زمن الاستجابة | ≤10 مللي ثانية (نموذجي) |
| أنماط التكرار | مفرد، مزدوج، أو TMR (قابل للتكوين) |
| درجة حرارة التشغيل | -40°م إلى +70°م |
مزايا هندسية
-
تحمل الأخطاء في TMR: يندمج DO3401 مباشرة مع منطق التصويت في Triconex. هذا يضمن أن فشل مكون واحد داخل الوحدة لا يؤدي إلى انقطاع خاطئ أو فشل في تنفيذ إيقاف أمان، مما يزيد من وقت تشغيل العمليات في منشآت النفط والغاز والكيماويات.
-
التعامل مع الأحمال المتنوعة: على عكس مخرجات الحالة الصلبة القياسية، تصميم مرحل Form-C يتعامل مع كل من جهد التيار المتردد والمستمر عبر نطاق واسع (حتى 240 فولت تيار متردد). تتيح هذه المرونة للمهندسين التحكم في معدات ميدانية متنوعة — من الصمامات الكهرومغناطيسية إلى مشغلات المحركات — دون الحاجة إلى مرحلات وسيطة إضافية.
-
التحمل في البيئات القاسية: تعمل الدوائر المتينة بشكل موثوق من -40°م إلى +70°م. هذا يلغي الحاجة إلى أنظمة تبريد أو تدفئة مكلفة للخزائن في المناطق الجغرافية النائية أو المناطق الصناعية ذات الحرارة العالية.
-
الحماية الجلفانية: عزل 1500 فولت تيار متردد بين القنوات يمنع الضوضاء الكهربائية وحلقات الأرض من الانتشار بين الدوائر. تحمي هذه الحماية المعالج الرئيسي من الارتفاعات المفاجئة والتداخل الكهرومغناطيسي (EMI) من جانب الحقل.
الأسئلة الشائعة
-
هل يمكن لـ DO3401 استبدال وحدات الإخراج الرقمية القديمة من Triconex؟
عادةً ما يستبدل DO3401 وحدات المرحل القديمة في خط Tricon. ومع ذلك، تحقق دائماً من توافق اللوحة الخلفية الحالية وإصدار برنامج TriStation 1131 قبل التبديل الساخن لضمان تكامل المنطق بسلاسة.
-
كيف يتعامل الموديل مع الأحمال الحثية؟
بينما ينطبق تصنيف 2 أمبير على الأحمال المقاومة، نوصي بتركيب كبح خارجي (دايودات للتيار المستمر أو MOV للتيار المتردد) عند تشغيل صمامات كهرومغناطيسية ذات حث عالي لإطالة عمر جهات اتصال مرحلات Form-C.
-
هل يدعم هذا الموديل وظيفة التبديل الساخن؟
نعم. في تكوين TMR المكرر، يمكنك استبدال وحدة DO3401 بينما يظل النظام متصلاً بالإنترنت. يعيد المتحكم تلقائياً استعادة الاتصال ويستأنف التحكم دون مقاطعة العملية.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
