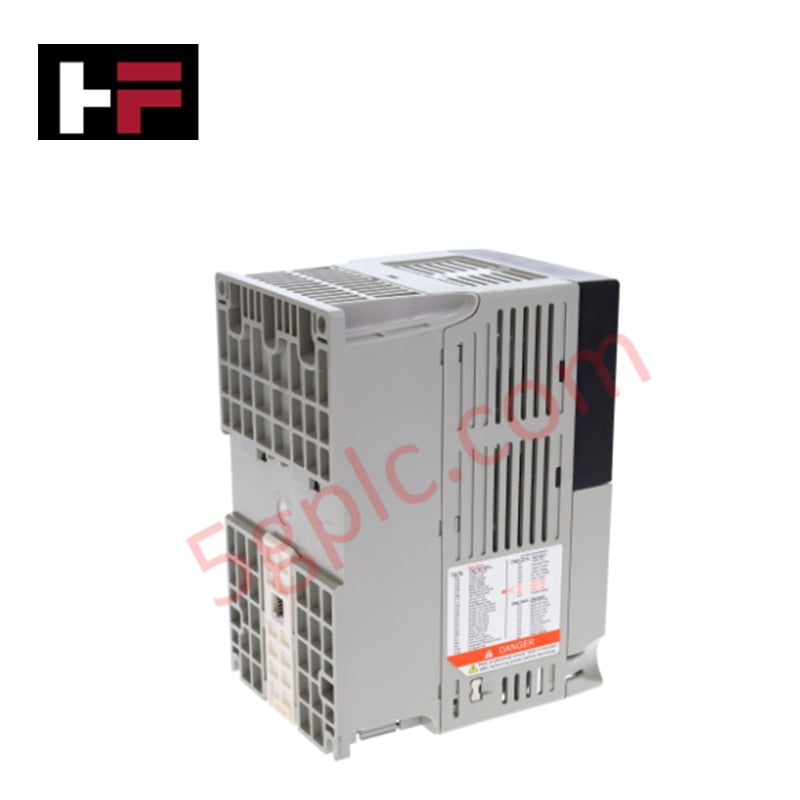

محرك تيار متردد PowerFlex 4 22A-D8P7N104 ألين-برادلي ثلاثي الطور

نظرة عامة
يُعد 22A-D8P7N104 محرك تيار متردد ثلاثي الطور مدمج من سلسلة PowerFlex 4 التابعة لشركة Allen-Bradley. صُمم للتحكم المرن في سرعة المحرك، ويوفر أداءً موثوقًا في التركيبات المثبتة على اللوحات ويدعم مجموعة واسعة من التطبيقات الصناعية.

المواصفات الفنية

• العلامة التجارية والطراز: Allen-Bradley 22A-D8P7N104

• نوع المنتج: محرك تردد متغير / محرك تيار متردد

• السلسلة: PowerFlex 4

• القدرة المقدرة: 3.7 كيلوواط (5 حصان)

• جهد الإدخال: 380–480 فولت تيار متردد

• طور الإدخال: ثلاثي الطور

• التيار المقدر للمخرج: 8.7 أمبير

• تصنيف الغلاف: IP20 / نوع UL مفتوح

• حجم الإطار: B

• التركيب: تثبيت على اللوحة

• طريقة الإدخال: لوحة مفاتيح LED

• الشاشة: LED

• محرك الفرامل: مدمج

• الاتصال المدمج: RS485

• نقاط الإدخال/الإخراج:

• مدخلات منفصلة: 3 ثابتة (تشغيل/إيقاف/عكس)، 2 قابلة للبرمجة بالكامل

• مخرجات منفصلة: 4 قابلة للبرمجة بالكامل

• مدخلات تماثلية: 2 (0–10 فولت أو 4–20 مللي أمبير)

• مخرج منفصل: 1 تلامس جاف (مفتوح/مغلق)

• المرشح: بدون مرشح متوافق مع CE

• التيار: 8.7 أمبير

• القدرة الكهربائية: 3.7 كيلوواط

• القدرة الحصانية: 5 حصان

• الوزن: 4.0 رطل (1.81 كجم)

التطبيقات
مثالي للتحكم في المحركات الصغيرة إلى المتوسطة، المضخات، المراوح، وأنظمة النقل. يتيح الاتصال المدمج RS485 التكامل في شبكات الأتمتة الأكبر. تسمح لوحة المفاتيح LED بالإعداد السريع والمراقبة.

الأسئلة الشائعة

س: ما هو نطاق جهد الإدخال لهذا المحرك؟
ج: يعمل 22A-D8P7N104 على جهد 380–480 فولت تيار متردد، ثلاثي الطور.

س: هل يمكنه التعامل مع تطبيقات الفرملة؟
ج: نعم، يتضمن وظيفة محرك فرامل مدمجة.

س: كم عدد نقاط الإدخال/الإخراج القابلة للبرمجة؟
ج: يحتوي على 2 مدخلات منفصلة قابلة للبرمجة بالكامل، 4 مخرجات منفصلة قابلة للبرمجة، و2 مدخلات تماثلية.
