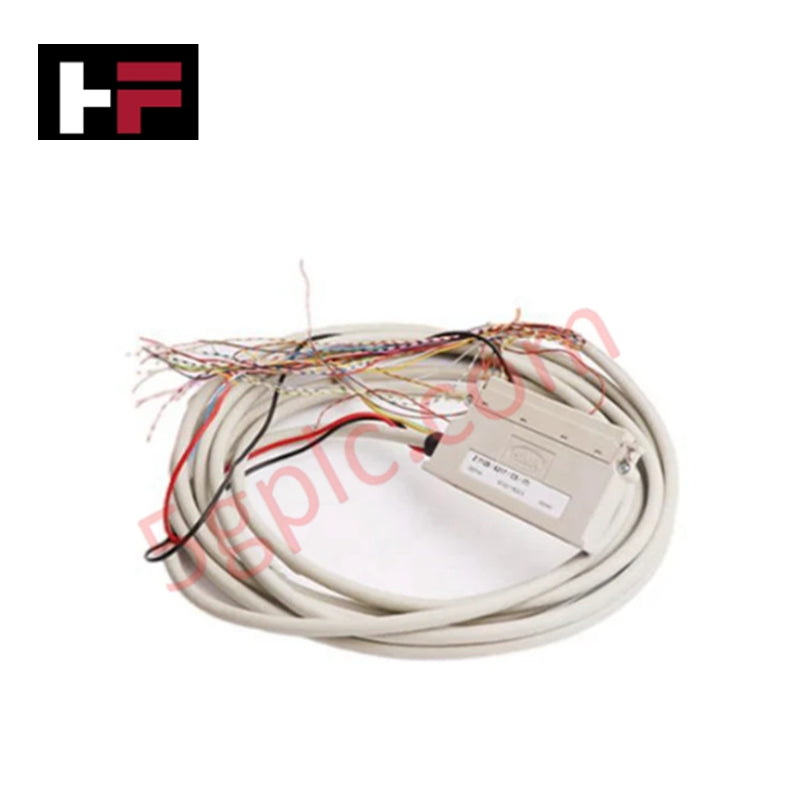

موصل قابس كابل تعليم الرصاص HIMA طراز Z 7108

نظرة فنية عامة

يُعد  Z 7108 مكونًا متخصصًا للواجهة مصممًا لبيئة نظام السلامة HIMA، ويُستخدم بشكل رئيسي لوضع علامات الأسلاك وتوزيع الإشارات. يضمن هذا القابس الكابلي اتصالات عالية الموثوقية بين التوصيلات الميدانية والوحدات المتعلقة بالسلامة، ملتزمًا بمعايير DIN الصارمة لنقل الإشارات. يتضمن تصميمه خصائص مقاومة محددة للحفاظ على دقة مراقبة الحلقة، وهو أمر ضروري لاكتشاف انقطاع الأسلاك أو الدوائر القصيرة في وظائف السلامة المجهزة بأجهزة قياس.

المواصفات التفصيلية

• تسمية الطراز: Z 7108

• وظيفة المنتج: قابس كابل لوضع علامات الأسلاك مع معالجة إشارة مدمجة

• زمن استجابة التبديل: حوالي 10 مللي ثانية

• مطابقة مقاومة الخط: 50 أوم (مصمم وفقًا لمعايير DIN 19234)

• أقصى مسافة نقل: 1000 متر (باستخدام سلك بمقطع عرضي 0.5 مم²)

• جهد التغذية المرجعي (US): 8.2 فولت تيار مستمر

• متطلبات الطاقة الداخلية: 5 فولت = 90 مللي أمبير / 24 فولت = 170 مللي أمبير

• عرض الوحدة: 4 وحدات تركيبية (TE)

• ملف التثبيت: توصيل قابس نهائي للوح الحامل أو كتل التوصيل في نظام HIMA

• الوزن اللوجستي: حوالي 2 كجم

التطبيق الصناعي ودمج السلامة

يُستخدم  Z 7108 كثيرًا في الأنظمة التي تتطلب مراقبة أجهزة الاستشعار عن بُعد لمسافات طويلة. من خلال الالتزام بمنحنى مقاومة DIN 19234، يتيح استخدام مفاتيح القرب المتوافقة مع NAMUR وأجهزة الاستشعار الرقمية في الأجواء القابلة للاشتعال أو المناطق الحرجة للسلامة. يضمن زمن التبديل البالغ 10 مللي ثانية أن يتم التقاط تغييرات حالة الإشارة ضمن دورات المهام الضيقة لوحدات تحكم السلامة HIMA، مما يمنع التأخير في تنفيذ الإيقاف الطارئ.

الأسئلة الفنية المتكررة

كيف يؤثر طول الكابل على سلامة الإشارة في Z 7108؟

الوحدة مصنفة حتى 1000 متر بشرط استخدام موصل بمقطع 0.5 مم². زيادة المقطع العرضي يمكن أن تساعد في تقليل انخفاض الجهد على المسافات الطويلة، بينما استخدام سلك أرق قد يتجاوز حد المقاومة ≤ 50 أوم المطلوب للامتثال لمعيار DIN.

هل Z 7108 متوافق مع أنظمة السلامة غير HIMA؟

بينما تتبع الخصائص الكهربائية معايير DIN 19234، فإن الشكل الفيزيائي بعرض 4 وحدات تركيبية وتوزيع الدبابيس مخصص خصيصًا لهياكل رفوف HIMA وتجميعات الكتل الطرفية.
