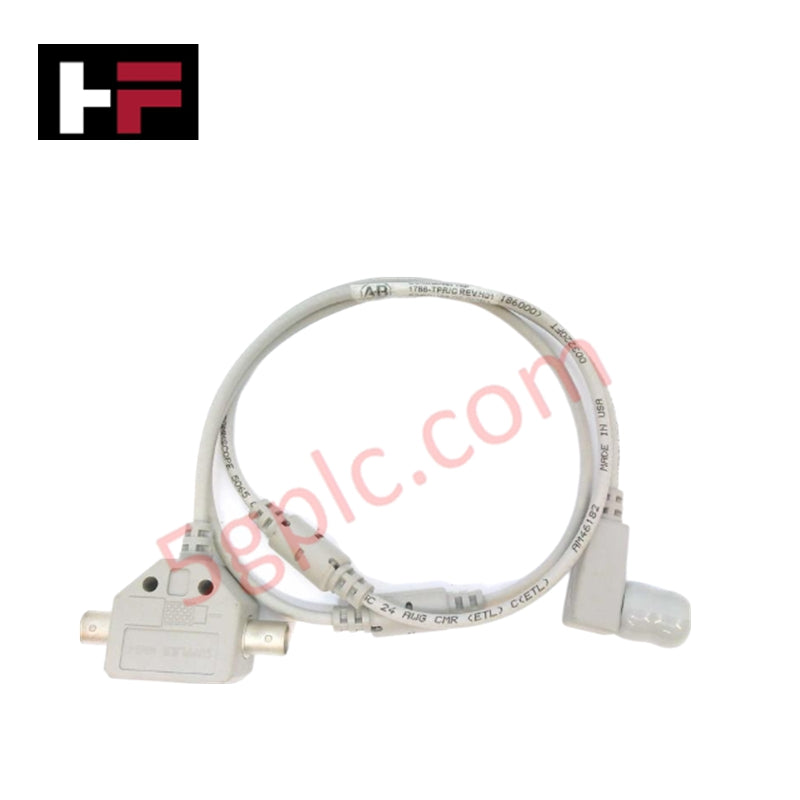

موصل كابل زاوية قائمة كنترول نت ألين-برادلي 1786-TPR

نظرة عامة

يُعد موصل الكابل الصناعي المتين Allen-Bradley 1786-TPR مصممًا للاستخدام في شبكات الاتصال ControlNet. يوفر اتصالًا آمنًا وموثوقًا بين كابلات الجذع والتفرع، مع الحفاظ على سلامة الإشارة وتقليل متطلبات مساحة التركيب. يدعم تصميمه بزاوية قائمة التوجيه المرن داخل الحاويات الضيقة للتحكم والبيئات الصناعية.

المواصفات الفنية

• الشركة المصنعة: Allen-Bradley

• رقم الموديل: 1786-TPR

• نوع المنتج: موصل كابل بزاوية قائمة

• نوع الاتصال: موصل متحد المحور من نوع BNC لكابلات الجذع ControlNet

• الاتجاه: تكوين بزاوية قائمة 90°

• الممانعة: 75 أوم اسمي

• أقصى مسافة نقل: حتى 1000 متر (باستخدام كابل متحد المحور RG-6)

• توافق الكابل: كابل متحد المحور ControlNet RG-6/U ذو الدرع الرباعي

• الحماية من التداخل: جسم معدني كامل للحماية من التداخل الكهرومغناطيسي (EMI)

• جهد التشغيل: 24 فولت تيار مستمر (دعم جهد النظام الاسمي)

• نطاق درجة حرارة التشغيل: من 0 °م إلى +60 °م (32 °ف إلى 140 °ف)

• نطاق درجة حرارة التخزين: من −40 °م إلى +85 °م (−40 °ف إلى 185 °ف)

• تصنيف الحماية: IP20 (للاستخدام داخل الحاويات الواقية)

• المادة: هيكل من النحاس المطلي بالنيكل مع جهة اتصال مركزية مطلية بالذهب

• طريقة التركيب: اقتران مباشر بين كابلات الجذع والتفرع

• الوزن: حوالي 40 غرام

الميزات الرئيسية

• أداء شبكة موثوق: يضمن نقل إشارة ControlNet ثابت مع خسارة إدخال منخفضة.

• تصميم مدمج بزاوية 90°: يقلل من نصف قطر انحناء الكابل لتوجيه أفضل في مناطق التركيب الضيقة.

• بناء متين: الهيكل المعدني والجهة المطلية بالذهب توفران قوة ميكانيكية ومقاومة للتآكل.

• تركيب سريع: اتصال BNC بسيط يسمح بالتركيب الآمن دون الحاجة لأدوات متخصصة.

• مقاومة الضوضاء: الحماية الكاملة تمنع التداخل في البيئات الصناعية ذات التداخل الكهرومغناطيسي العالي.

سيناريوهات الاستخدام

• تركيبات شبكة ControlNet في التصنيع وأتمتة العمليات

• خزائن التحكم المدمجة التي تتطلب توجيه كابل بزاوية قائمة

• أنظمة التحكم الموزعة (DCS) وتركيبات الاتصال PLC

• الروبوتات الصناعية، والمحركات، وأنظمة التحكم بالحركة التي تستخدم شبكات بيانات متحد المحور

الأسئلة الشائعة

س1: لأي نوع من الشبكات صُمم موصل 1786-TPR؟
تم تصميمه خصيصًا لأنظمة الاتصال المتحد المحور Allen-Bradley ControlNet.

س2: هل يمكن استخدامه مع موصلات سلسلة 1786 الأخرى؟
نعم. موصل 1786-TPR متوافق مع موصلات ControlNet الأخرى مثل 1786-TPS و1786-TPYR.

س3: هل يدعم التركيب الميداني؟
نعم. الموصل قابل للتركيب في الموقع ومصمم للتجميع السريع مع كابلات ControlNet المتحد المحور القياسية.
