تفاصيل المنتج
نظرة عامة على المنتج

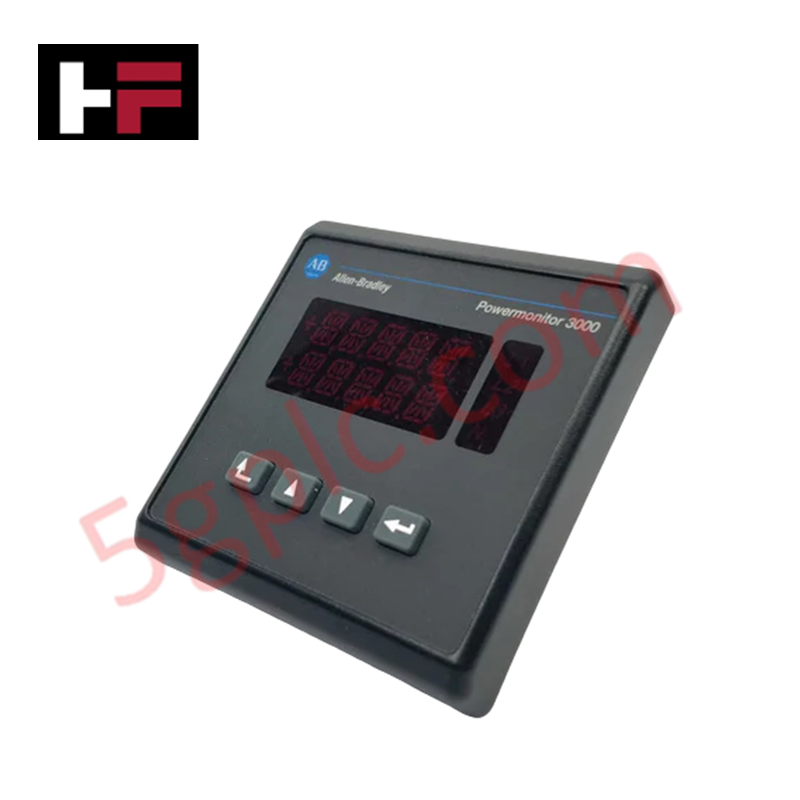

يعمل Allen Bradley 1404-DM كواجهة محلية رئيسية لسلسلة PowerMonitor 3000، حيث يوفر تصورًا مباشرًا للمعلمات الكهربائية الحرجة. يتيح هذا الوحدة العرضية عن بُعد للمشغلين مراقبة الجهد، التيار، معامل القدرة، وتشويه التوافقيات مباشرة من باب الخزانة دون الحاجة لفتح الغلاف. يجسر هذا الجهاز الفجوة بين بيانات الطاقة المعقدة واتخاذ القرار في الموقع. نحن نقدم هذه الوحدة بحالة جديدة 100% وأصلية من المصنع، مما يضمن أن يحافظ نظام إدارة الطاقة الخاص بك على أعلى مستوى من الرؤية والامتثال للسلامة.
المواصفات الفنية
يتميز 1404-DM بتصميم متين لتحمل بيئات غرف الكهرباء القاسية مع الحفاظ على تحديثات بيانات عالية السرعة:
| الميزة | المواصفة |
| الشركة المصنعة | Allen Bradley |
| رقم الموديل | 1404-DM |
| UPC | 611320147278 |
| نوع العرض | LED عالي الوضوح |
| واجهة المشغل | 4 أزرار مع ردود فعل لمسية |
| تصنيف الختم الأمامي | IP65 (ما يعادل NEMA 4/4X) |
| جهد الإدخال | 102-264 فولت AC/DC أو 18-50 فولت DC |
| تصنيف تلامس المرحل | 10 أمبير عند 250 فولت AC |
| جهد العزل | 1600 فولت (المرحل) |
| درجة حرارة التشغيل | -20°C إلى +60°C |
| طريقة الاتصال | كابل محمي 4 أزواج (حتى 3 أمتار) |
مزايا هندسية
-
حماية بيئية فائقة: الوجه الأمامي المصنف IP65 يحمي الإلكترونيات الداخلية من نفاثات الماء عالية الضغط والغبار الموصل. يجعل هذا التصنيف 1404-DM مثاليًا لمناطق غسل تجهيز الأغذية أو المواقع الصناعية الثقيلة حيث غالبًا ما تؤثر الجسيمات المحمولة جواً على الإلكترونيات القياسية.
-
سلامة عالية العزل: تتميز الوحدة بعزل 1600 فولت لمخارج المرحل. يحل هذا مشكلة التغذية العكسية الكهربائية الشائعة في الصناعة، مما يحمي وحدة PowerMonitor الأساسية والمشغل من الارتفاعات المفاجئة للجهد أثناء حالات العطل.
-
تنفيذ أوامر لمسية: على عكس شاشات اللمس السعوية التي تفشل عند ارتداء المشغلين للقفازات الثقيلة، توفر الأزرار الأربعة ردود فعل مادية واضحة. يضمن هذا التنقل الدقيق في القوائم وضبط نقاط الإعداد في ظروف ميدانية صعبة.
-
تكامل طاقة مرن: تسمح توافقية مصدر الطاقة ذات النطاق الواسع (102-264 فولت AC/DC) بتشغيل 1404-DM من طاقة المصنع القياسية أو من بنوك بطاريات DC مخصصة دون الحاجة إلى محولات تخفيض خارجية.
-
مقاومة الاهتزاز: تصنيف اهتزاز 2G (10-500 هرتز) يسمح بالتركيب على مراكز التحكم بالمحركات (MCCs) أو بالقرب من مفاتيح كهربائية ثقيلة حيث يسبب الرنين الميكانيكي عادة وميض أو فشل مبكر في الشاشات التقليدية.
الأسئلة الشائعة
س: هل يمكنني تمديد طول الكابل بين 1404-DM ووحدة PowerMonitor الأساسية؟
ج: لا. تحدد Allen Bradley طول كابل أقصى يبلغ 3 أمتار. تجاوز هذا الحد يقلل من سلامة الإشارة وقد يسبب انقطاعات في الاتصال بين شاشة LED وجهاز المراقبة المضيف.
س: هل يحتاج 1404-DM إلى برمجة منفصلة؟
ج: يعمل 1404-DM كجهاز طرفي لوحدة PowerMonitor 3000 الأساسية. بمجرد الاتصال عبر كابل 4 أزواج المحمي، تقوم الوحدة الأساسية تلقائيًا بدفع البيانات إلى الشاشة. يمكنك تكوين معلمات العرض المحددة من خلال برنامج الاتصال الخاص بـ PowerMonitor أو عبر واجهة الأزرار الأربعة اللمسية.
س: هل 1404-DM متوافق مع PowerMonitor 1000 أو 5000؟
ج: لا. ينتمي 1404-DM تحديدًا إلى خط منتجات PowerMonitor 3000. تستخدم الأجيال الأحدث بروتوكولات اتصال ومنافذ فيزيائية مختلفة.
س: كيف أتحقق من حالة "جديدة" لهذه الوحدة؟
ج: نشحن كل وحدة 1404-DM في علبتها الأصلية من مصنع Allen Bradley مع أختام سليمة ورمز UPC مطابق (611320147278). هذا يضمن استلامك لوحدة بدون ساعات تشغيل وشرائح LED بحالة ممتازة.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
