تفاصيل المنتج
وصف المنتج

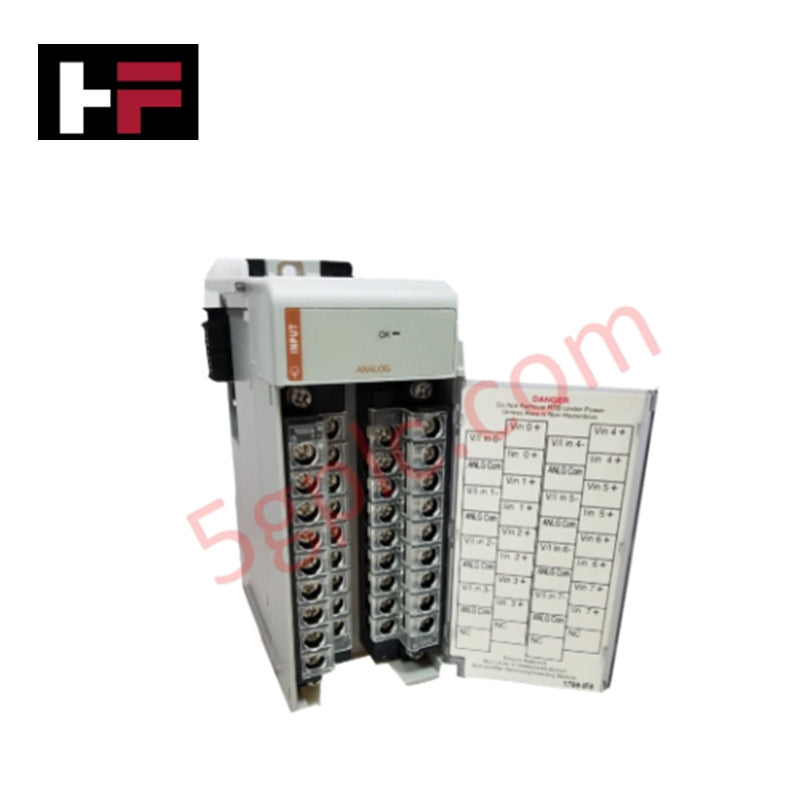

يُعد Allen-Bradley 1769-IF8 وحدة إدخال تماثلية بثماني قنوات لأنظمة CompactLogix، تدعم الإشارات التفاضلية والمفردة. توفر قياسات عالية الدقة باستخدام محول دلتا-سيغما بدقة 16 بت وعزل معزز لضمان تشغيل آمن وموثوق. مناسبة للتركيب على سكة DIN أو اللوحات، وتتكامل هذه الوحدة مع مصادر الطاقة المتوافقة من سلسلة 1769 لتكوين نظام مرن.
المواصفات الفنية
-
الشركة المصنعة: Allen-Bradley
-
رقم الموديل: 1769-IF8
-
نوع المنتج: وحدة إدخال تماثلية
-
عدد المداخل: 8 قنوات تفاضلية أو مفردة
-
تصنيف جهد الإدخال: 30 فولت تيار متردد / 30 فولت تيار مستمر
-
استهلاك التيار: 120 مللي أمبير عند 5.1 فولت، 70 مللي أمبير عند 24 فولت
-
نوع المحول: دلتا-سيغما
-
الدقة: 16 بت أحادي القطب، 15 بت + إشارة ثنائية القطب
-
الدقة التشغيلية: الجهد ±0.2% من المدى الكامل، التيار ±0.35% من المدى الكامل عند 25 درجة مئوية
-
عدم الخطية: ±0.03%
-
التكرارية: ±0.03%
-
جهد الوضع المشترك: ±10 فولت تيار مستمر كحد أقصى لكل قناة
-
جهد العزل: 500 فولت تيار متردد / 710 فولت تيار مستمر لمدة دقيقة واحدة، من المجموعة إلى الناقل 30 فولت تيار متردد/مستمر
-
تركيب الوحدة: سكة DIN أو لوحة
-
مصادر الطاقة المتوافقة: 1769-PA2، 1769-PB2، 1769-PA4، 1769-PB4
-
تصنيف المسافة لمصدر الطاقة: 8 وحدات
-
كتلة التوصيل البديلة: 1769-RTBN18 (واحدة لكل مجموعة)
-
الأبعاد (الطول × العرض × الارتفاع): 8.7 × 5.25 × 11.8 سم
-
الوزن: 2 كجم
الميزات الرئيسية
-
يدعم التقاط الإشارات التناظرية بدقة عالية مع دقة 16 بت
-
خيارات إدخال تفاضلية ومفردة لمرونة الاستخدام
-
العزل المعزز يضمن تشغيلًا آمنًا في الأنظمة المعقدة
-
تصميم مدمج يسمح بالتكامل السهل في هيكل سلسلة 1769
سيناريوهات الاستخدام
-
مراقبة حساسات عالية الدقة في عمليات التصنيع
-
الاندماج في أنظمة التحكم CompactLogix
-
توسيع تكوينات الإدخال التناظرية القائمة
الأسئلة الشائعة
س1: هل يمكن لوحدة 1769-IF8 التعامل مع إشارات الجهد والتيار؟
نعم، تدعم مدخلات الجهد المتردد والمستمر حتى 30 فولت وقياس التيار بدقة.
س2: كم عدد الوحدات التي يمكن تشغيلها على التوالي؟
حتى 8 وحدات لكل مصدر طاقة متوافق من سلسلة 1769.
س3: هل هذه الوحدة مناسبة للتركيب على سكة DIN؟
نعم، يمكن تركيبها على سكك DIN أو اللوحات لتصميم نظام مرن.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
