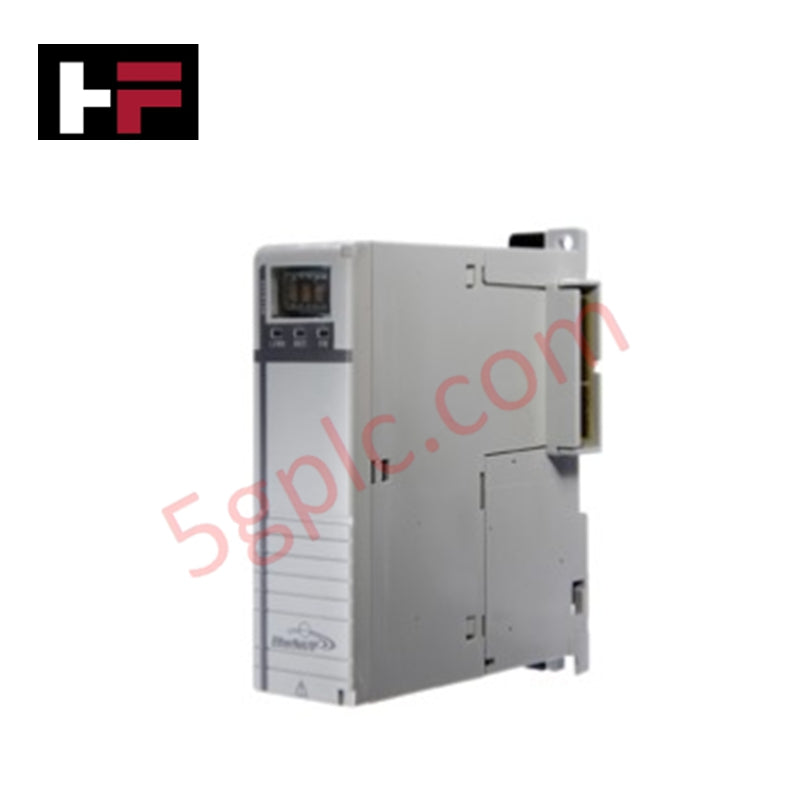

1768-ENBT | وحدة اتصال إيثرنت/آي بي كومباكت لوجيكس L4X من ألين-برادلي

وصف المنتج

تم تصميم وحدة Allen-Bradley 1768-ENBT لشبكة إيثرنت/آي بي CompactLogix L4X لتوفير اتصال إيثرنت عالي الأداء لوحدات تحكم CompactLogix. تضمن اتصالًا موثوقًا عبر الشبكات الصناعية مع عزل قوي، ومقاومة عالية للضغوط البيئية، والامتثال للمعايير الدولية.

المواصفات الفنية

• الشركة المصنعة Allen-Bradley

• خط الإنتاج CompactLogix L4X

• رقم القطعة 1768-ENBT

• نوع الوحدة وحدة اتصال إيثرنت/آي بي

• تيار اللوحة الخلفية 834 مللي أمبير عند 5.2 فولت تيار مستمر

• استهلاك الطاقة 4.34 واط

• تبديد الطاقة 4.38 واط

• تصنيف العزل 30 فولت مستمر، نوع عزل وظيفي؛ تم اختبار العزل بين الإيثرنت والنظام عند 710 فولت تيار مستمر لمدة 60 ثانية

• حجم السلك موصل RJ45 حسب IEC 60603-7؛ كابل من زوجين أو أربعة أزواج من فئة Cat 5e كحد أدنى (TIA 568-B.1) أو كابل فئة Cat 5 (ISO/IEC 24702)

• فئة التوصيل الفئة 2 (منافذ الاتصال)

• رمز درجة الحرارة لأمريكا الشمالية T4A

• رمز درجة الحرارة حسب IEC T4

• الرطوبة النسبية 5–95% بدون تكثف (IEC 60068-2-30)

• مقاومة الاهتزاز 5 ج عند 10–500 هرتز (IEC 60068-2-6)

• مقاومة الصدمات أثناء التشغيل 30 ج (IEC 60068-2-27)

• مقاومة الصدمات أثناء عدم التشغيل 50 ج (IEC 60068-2-27)

• مناعة التفريغ الكهروستاتيكي 4 كيلوفولت تلامسي، 8 كيلوفولت تفريغ جوي (IEC 61000-4-2)

• الامتثال للانبعاثات CISPR 11، المجموعة 1، الفئة أ

• الأبعاد (ارتفاع × عرض × عمق) 13.2 × 5.67 × 10.51 سم

• الوزن 0.5 كجم

سيناريوهات الاستخدام

• الاتصال عبر إيثرنت/آي بي لوحدات تحكم CompactLogix L4X

• الدمج في أنظمة التحكم الموزعة التي تتطلب تبادل بيانات عالي السرعة

• شبكات الأتمتة الصناعية التي تلتزم بدقة بمعايير التوافق الكهرومغناطيسي والعزل

• البيئات التي تتعرض للاهتزاز والصدمات والتفريغ الكهروستاتيكي والتي تتطلب وحدات اتصال متينة

الأسئلة المتكررة

س: ما نوع كابل الإيثرنت المطلوب؟  ج: استخدم كابلات فئة Cat 5e (TIA 568-B.1) أو فئة Cat 5 (ISO/IEC 24702) مع موصلات RJ45.

س: ما مدى مقاومة الوحدة للصدمات والاهتزاز؟  ج: تتحمل صدمة تشغيل بقوة 30 ج، وصدمة عدم تشغيل بقوة 50 ج، واهتزاز بقوة 5 ج ضمن نطاق 10–500 هرتز.

س: هل تمتثل الوحدة لمعايير التوافق الكهرومغناطيسي؟  ج: نعم، تفي بمتطلبات الانبعاثات حسب CISPR 11 المجموعة 1، الفئة أ.
