تفاصيل المنتج

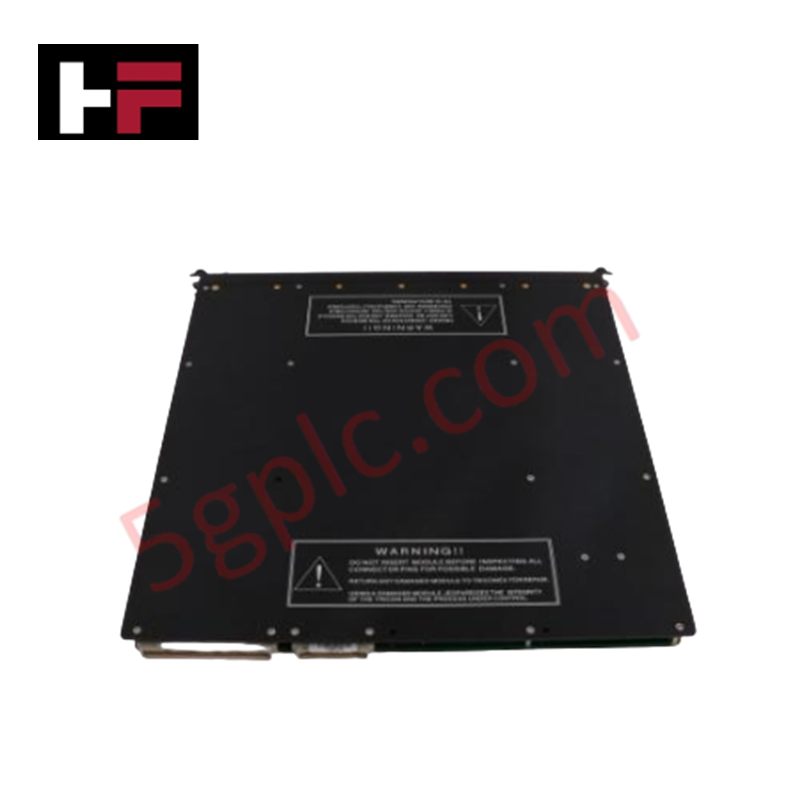

تعمل TRICONEX TCM 4353، المسجلة أيضًا باسم وحدة اتصال Tricon 7400280-110 (TCM)، كمكوّن عتادي مخصص لتنفيذ واجهة الشبكة وترجمة البيانات متعددة البروتوكولات ضمن أنظمة السلامة والأجهزة Tricon. توجّه الوحدة بيانات الحقل والنظام عبر منفذي Ethernet نحاسيين مزدوجين وفق معيار 802.3، وتدير بروتوكولات Modbus TCP/IP Master/Slave وTSAA وTriStation وSNTP وJetDirect، مع تغذية مستمرة بجهد 24 VDC عبر الناقل.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | TCM 4353 / 7400280-110 |
| العلامة التجارية | TRICONEX |
| المنشأ | منشأة تصنيع قياسية |
| الوزن | 4 kg |
| الأبعاد | 49 x 45.3 x 6.8 cm |
| درجة حرارة التشغيل | -40 deg C إلى 70 deg C |
| استهلاك الطاقة | 24 VDC, 1.5 A |
| منافذ Ethernet | منفذا Ethernet نحاسيان (802.3) |
| رطوبة التشغيل | من 5% إلى 95% RH، دون تكاثف |
| بروتوكولات الشبكة | Modbus TCP/IP, TSAA, TriStation, SNTP, JetDirect |
شهادة SIL3 وبنية التكرار المعياري الثلاثي
صُممت وحدة الاتصال هذه لتطبيقات السلامة عالية الموثوقية، وتدعم الامتثال لمتطلبات شهادة SIL3 عبر توجيه إطارات بيانات الشبكة على مسارات بنية التكرار المعياري الثلاثي (TMR) بتكوين 2oo3. وتحافظ الدوائر الداخلية على العزل البصري والكهربائي بين شبكات Ethernet الخارجية ولوحة التوصيل الخلفية للمعالج الرئيسي الداخلي، ما يمنع أعطال الناقل الخارجي أو اضطرابات حلقات الشبكة من التأثير في تنفيذ منطق الإيقاف الطارئ.
الأسئلة الشائعة
س: هل تدعم وحدة TCM 4353 البنى الشبكية المتكررة لـ Ethernet؟
ج: نعم، تضم الوحدة منفذي Ethernet نحاسيين (802.3) مصممين للاتصال ببنى الشبكات المزدوجة الاحتياطية، لضمان اتصال النظام دون انقطاع.
س: هل يمكن إجراء تعديلات على إعدادات الشبكة أو البروتوكولات أثناء اتصال الوحدة بالإنترنت؟
ج: يمكن إدارة حدود التحكم في الوصول إلى البروتوكولات وإعدادات أمان الشبكة عبر واجهات TriStation مع استمرار تشغيل اللوحة الخلفية.
إرشادات التركيب الميداني
- تحقق من استقرار طاقة الفتحة وخطوط إمداد 24 VDC قبل إدخال الوحدة في الرف أو إخراجها منه.
- تأكد من تثبيت جميع كابلات Ethernet من نوع RJ45 بإحكام وتوجيهها عبر قنوات محمية لتقليل التداخل الكهرومغناطيسي الصناعي.
- حافظ على عزل مادي بين مسارات أسلاك الاتصالات وخطوط الطاقة عالية الجهد داخل خزانة التحكم.
- تأكد من بقاء درجة الحرارة المحيطة داخل الخزانة ضمن نطاق التشغيل المحدد من -40 deg C إلى 70 deg C، مع توفير تهوية كافية.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
