تفاصيل المنتج

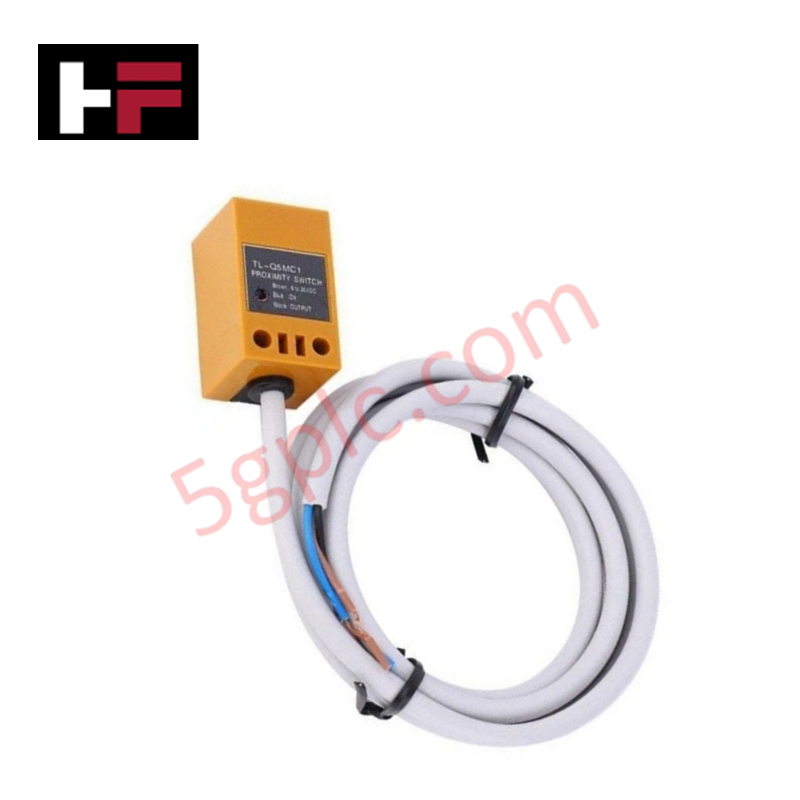

يعمل مستشعر القرب الحثي هاني ويل TL-Q5MC1، المعروف أيضًا باسم TL-Q5MC1، كمكون مادي مخصص للكشف عن الأهداف المعدنية غير التلامسية ضمن حلقات الاستشعار الصناعية الآلية.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الطراز | TL-Q5MC1 |
| العلامة التجارية | هاني ويل |
| الأصل | الولايات المتحدة / التصنيع العالمي |
| درجة حرارة التشغيل | -25 إلى +70 درجة مئوية |
| استهلاك الطاقة | استهلاك التيار <= 10 مللي أمبير عند 24 فولت تيار مستمر |
| نطاق جهد الإمداد | 10-30 فولت تيار مستمر (مصنف: 12-24 فولت تيار مستمر، تموج < 10%) |
| نوع المخرج | مجمع مفتوح NPN |
| تكوين المخرج | عادة مفتوح (NO) |
| أقصى تيار تبديل | 50 مللي أمبير |
| أقصى جهد حمل | 30 فولت تيار مستمر |
| الجهد المتبقي | <= 1 فولت عند 50 مللي أمبير (كابل 2 متر) |
| تردد الاستجابة | 500 هرتز |
| زمن الاستجابة | <= 2 مللي ثانية |
| دوائر الحماية | حماية من عكس القطبية، قمع الارتفاعات |
بروتوكول حلقة 4-20 مللي أمبير HART والعزل بين القنوات
عند دمجه مع أدوات الحقل التناظرية، تمر إشارات التبديل الرقمية لـ TL-Q5MC1 إلى قنوات الإدخال المنفصلة في نظام التحكم الموزع (DCS) دون إحداث ضوضاء تبديل في خطوط بروتوكول حلقة 4-20 مللي أمبير HART المجاورة. تمتص مكونات شبكة قمع الارتفاعات الداخلية نبضات الجهد العابرة أثناء التنشيط عالي التردد حتى 500 هرتز.
الحفاظ على العزل المناسب بين القنوات على كتلة إنهاء الإدخال/الإخراج يضمن أن تيارات تبديل المجمع المفتوح NPN حتى 50 مللي أمبير لا تغير مراجع تيار الحلقة التناظرية أو تعطل طبقات الاتصالات الرقمية منخفضة المستوى عبر الكتل الطرفية المجاورة.
الأسئلة المتكررة
س: ما هو أقصى تردد تبديل يدعمه مستشعر القرب TL-Q5MC1؟
ج: يعمل المستشعر بتردد استجابة أقصى 500 هرتز مع زمن استجابة أقصى 2 مللي ثانية.
س: هل يتضمن TL-Q5MC1 حماية داخلية ضد توصيل الأسلاك بالعكس؟
ج: نعم، يتضمن المستشعر حماية مدمجة من عكس القطبية ودائرة قمع الارتفاعات لمنع تلف المكونات الداخلية.
س: ما هي قيود الحمل الكهربائي التي تنطبق على مرحلة مخرج NPN؟
ج: مخرج المجمع المفتوح NPN يتحمل تيار تبديل أقصى يبلغ 50 مللي أمبير مع جهد حمل أقصى 30 فولت تيار مستمر.
إرشادات التركيب الميداني
- تحقق من أن حدود جهد الإدخال ضمن 10-30 فولت تيار مستمر مع تموج أقل من 10% قبل تشغيل النظام.
- تأكد من أن كتلة المعدن المستهدفة تفي بمتطلبات محاذاة وجه الاستشعار القياسية لضمان قدرة التبديل الكاملة عند 500 هرتز.
- قم بتوصيل درع كابل المستشعر إلى طرف الأرضي المخصص في صندوق التوصيل لمنع اقتران التداخل الكهرومغناطيسي (EMI).
- حافظ على العزل الفيزيائي بين كابلات إشارة المستشعر وأسلاك محرك التيار المتردد عالي الطاقة أو محرك القيادة في قنوات الخزانة.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
