نظرة عامة على المنتج

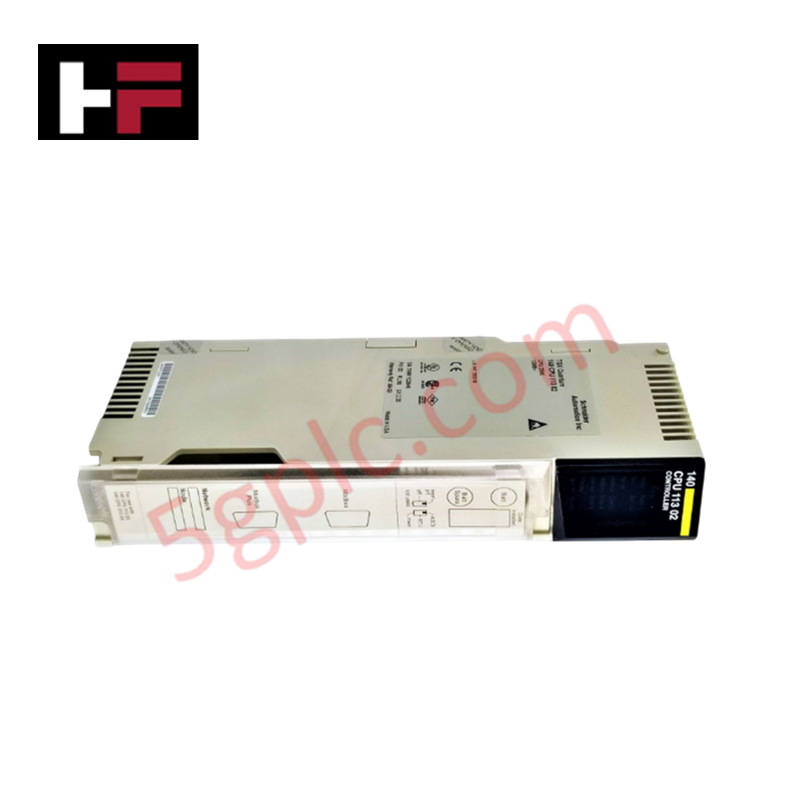

شنايدر إلكتريك 140CPU11302 ينفذ الحسابات المنطقية الأساسية، وتنظيم الاتصالات، وتشخيص النظام ضمن منصة أتمتة Modicon Quantum. تستخدم وحدة المعالجة المركزية ذات التنسيق القياسي معمارية 80186 مخصصة بتردد 20 ميجاهرتز لتنسيق تنفيذ الآلة في الوقت الحقيقي والتحكم المستمر في حلقة العمليات. من خلال دمج مسارات اتصال Modbus وModbus Plus الأصلية، تعمل وحدة التحكم هذه كمركز الذكاء الأساسي للتحكم في المرافق الحيوية، ومحطات معالجة المياه، وخطوط التصنيع التي تعمل ببيئات برمجة ProWORX 32 أو Concept.
المواصفات الفنية
| المعلمة | القيمة الفنية للمواصفات |
| الشركة المصنعة | شنايدر إلكتريك |
| الطراز | 140CPU11302 |
| نطاق المنتج | منصة أتمتة مودكون كوانتوم |
| نوع المنتج | وحدة المعالجة المركزية (المعالج) |
| الحالة | جديد أصلي 100% |
| المعالج الدقيق الأساسي | 80186 بتردد 20 ميجاهرتز (بدون معالج رياضي مساعد) |
| سعة الذاكرة المدمجة | 109 كيلوبايت ذاكرة رام داخلية |
| أداء تنفيذ المنطق | 0.3 إلى 1.4 مللي ثانية لكل 1 ألف تعليمة (LL984) |
| عتبة مؤقت المراقبة | 250 مللي ثانية |
| انحراف الساعة الحقيقية | +/- 8 ثوانٍ يوميًا ضمن 32…140 °ف (0…60 °م) |
| سعة الإدخال/الإخراج المحلية | 64 كلمة إدخال / 64 كلمة إخراج كحد أقصى |
| قدرة إدخال/إخراج عن بُعد | 64 كلمة إدخال / 64 كلمة إخراج عبر 31 نقطة إدخال/إخراج عن بُعد |
| سعة الشبكة الموزعة | 500 كلمة إدخال / 500 كلمة إخراج عبر 63 نقطة |
| واجهات الشبكة |
1 × منفذ Modbus RS232 1 × منفذ Modbus Plus |
| أقصى توسعة للشبكة | شبكتان بعيدتان / 3 شبكات موزعة |
| سعة دعم المعالج المساعد | يدعم حتى 2 وحدة شبكة (NOM, NOE, CR, NMS) |
| بطارية احتفاظ بالذاكرة | بطارية ليثيوم، سعة 1.2 أمبير ساعة، عمر خدمة 10 سنوات |
| طلب التيار من اللوحة الخلفية | متطلب تيار الناقل 780 مللي أمبير |
| الوزن الصافي للمنتج | 0.7 رطل (0.3 كجم) |
مزايا هندسية
-
توبولوجيا اتصال شبكتين مدمجة أصلية: تتطلب المصانع الصناعية متعددة الأجهزة التشخيص المحلي المتزامن وشبكات نظير إلى نظير عالية السرعة. يدمج 140CPU11302 منفذ Modbus RS232 مخصصًا واحدًا إلى جانب منفذ Modbus Plus عالي الأداء مباشرة على الواجهة الأمامية. يسمح هذا الترتيب المادي للمهندسين ببرمجة أو جمع بيانات HMI المحلية عبر RS232 بينما يدير واجهة Modbus Plus تبادل بيانات حتمي وواقعي عبر عقد المتحكمات الموزعة.
-
تخطيط إدخال/إخراج موزع عالي القابلية للتوسع: تتطلب المنشآت الصناعية الواسعة تجميع مستشعرات على نطاق واسع عبر مناطق مادية واسعة. يستوعب هذا المعالج التوبولوجيات المعقدة من خلال إدارة ما يصل إلى 31 نقطة إدخال/إخراج عن بُعد عبر شبكتين بعيدتين مميزتين. علاوة على ذلك، يتحكم في ما يصل إلى 63 نقطة موزعة عبر 3 شبكات موزعة، مع التعامل مع ما يصل إلى 500 كلمة إدخال و500 كلمة إخراج لكل شبكة لدعم شبكات الأجهزة الميدانية الضخمة.
-
محرك تنفيذ المنطق الحتمي: تعتمد تطبيقات التعبئة عالية السرعة والتشغيل الحرج على أوقات مسح برمجية متوقعة للغاية. باستخدام مجموعة تعليمات LL984 المثبتة، يحل هذا المعالج بسرعة 20 ميجاهرتز 1,000 تعليمات في 0.3 إلى 1.4 مللي ثانية. يراقب مؤقت مراقبة الأجهزة القسري لمدة 250 مللي ثانية حلقة المسح الأساسية، مما يجبر فورًا على إجراءات استرجاع آمنة إذا تعطل البرنامج التشغيلي بسبب خطأ منطقي.
-
معالجة اتصالات منفصلة: يمكن أن يؤدي مرور حركة مرور إيثرنت أو الشبكة المكثفة إلى تدهور سرعة معالجة المنطق لوحدة المعالجة المركزية الرئيسية. يدعم هيكل 140CPU11302 إضافة ما يصل إلى وحدتين اختياريتين متخصصتين، مثل وحدات خيار الشبكة (NOM) أو وحدات إيثرنت الشبكة (NOE). تقوم هذه البطاقات بتفريغ معالجة مكدس الاتصالات من شريحة 80186 الرئيسية، مما يحافظ على أوقات تنفيذ المنطق ثابتة.
-
احتفاظ بالبيانات غير المتطايرة لعقد من الزمن: تعرض انقطاعات التيار المفاجئة في المنشأة لخطر فقدان بيانات الوصفات المتطايرة والسجلات النشطة. تستخدم هذه الوحدة بطارية ليثيوم عالية السعة 1.2 أمبير ساعة مع دائرة استهلاك طاقة منخفضة جدًا (تيار من 5 إلى 110 ميكروأمبير). يحتفظ هذا النظام ببرامج تطبيق المستخدم الحرجة وبيانات التكوين داخل ذاكرة RAM داخلية بسعة 109 كيلوبايت لمدة تصل إلى 10 سنوات بدون طاقة من اللوحة الخلفية الرئيسية.
الأسئلة الشائعة
-
هل وحدة المعالج 140CPU11302 هذه وحدة أصلية جديدة؟
نعم. نوفر هذا المنتج كوحدة أصلية جديدة 100% مختومة من المصنع. تصل في تغليف شنايدر إلكتريك الأصلي مع جميع العلامات التجارية الرسمية، وأكواد المصنع، وأختام ضمان الجودة سليمة تمامًا.
-
ما هي حزم برمجيات البرمجة القديمة التي تدعم هذا المعالج الكمومي؟
تتكامل وحدة المعالج هذه بالكامل مع بيئات تطوير شنايدر إلكتريك القديمة، وبشكل خاص برمجيات Modicon Concept وProWORX 32. تستخدم هيكل تنفيذ المنطق القياسي LL984 للتوافق المباشر مع ملفات التطبيقات الحالية.
-
هل يحتوي هذا الإصدار المحدد من الأجهزة على مفتاح مدمج؟
لا. يتميز 140CPU11302 بتنسيق لوحة أمامية قياسي بدون مفتاح أمان ميكانيكي. يتحكم المهندسون في قفل البرامج، وتغييرات المنطق عبر الإنترنت، ومعلمات حماية الذاكرة عبر أوامر برمجية داخل بيئة البرمجة.
-
ما هي الاحتياطات الأساسية المتعلقة بأداء الساعة في الوقت الحقيقي؟
يعرض الساعة الداخلية في الوقت الحقيقي انحرافًا أقصى يبلغ +/- 8 ثوانٍ في اليوم عبر كامل نطاق درجة حرارة التشغيل من 32°F إلى 140°F (0°C إلى 60°C). للتطبيقات التي تتطلب تسجيل دقيق لتسلسل الأحداث عبر عدة رفوف، نوصي بتنفيذ مزامنة وقت الشبكة الخارجية عبر وحدة معالج مساعد إيثرنت مرفقة.
